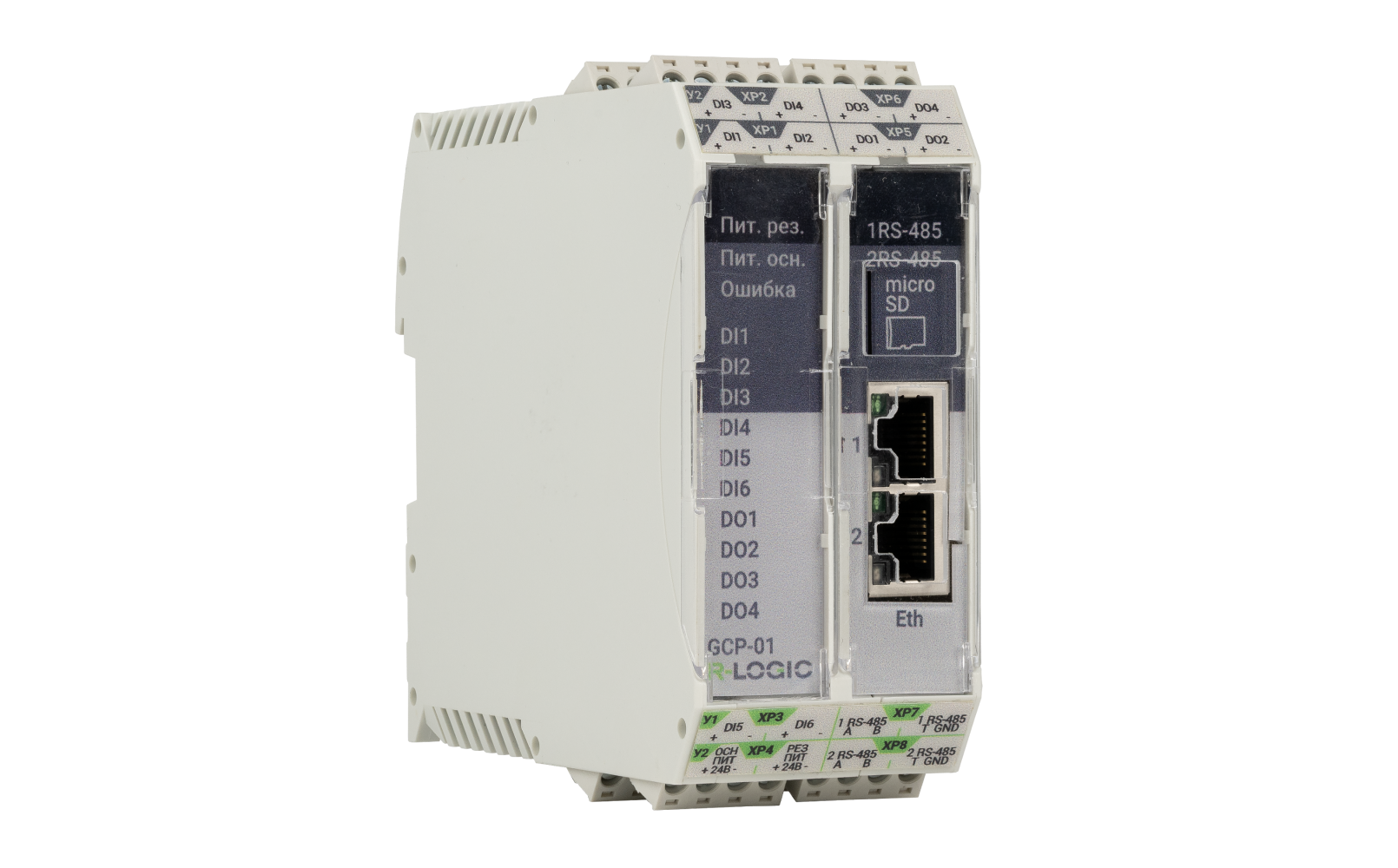

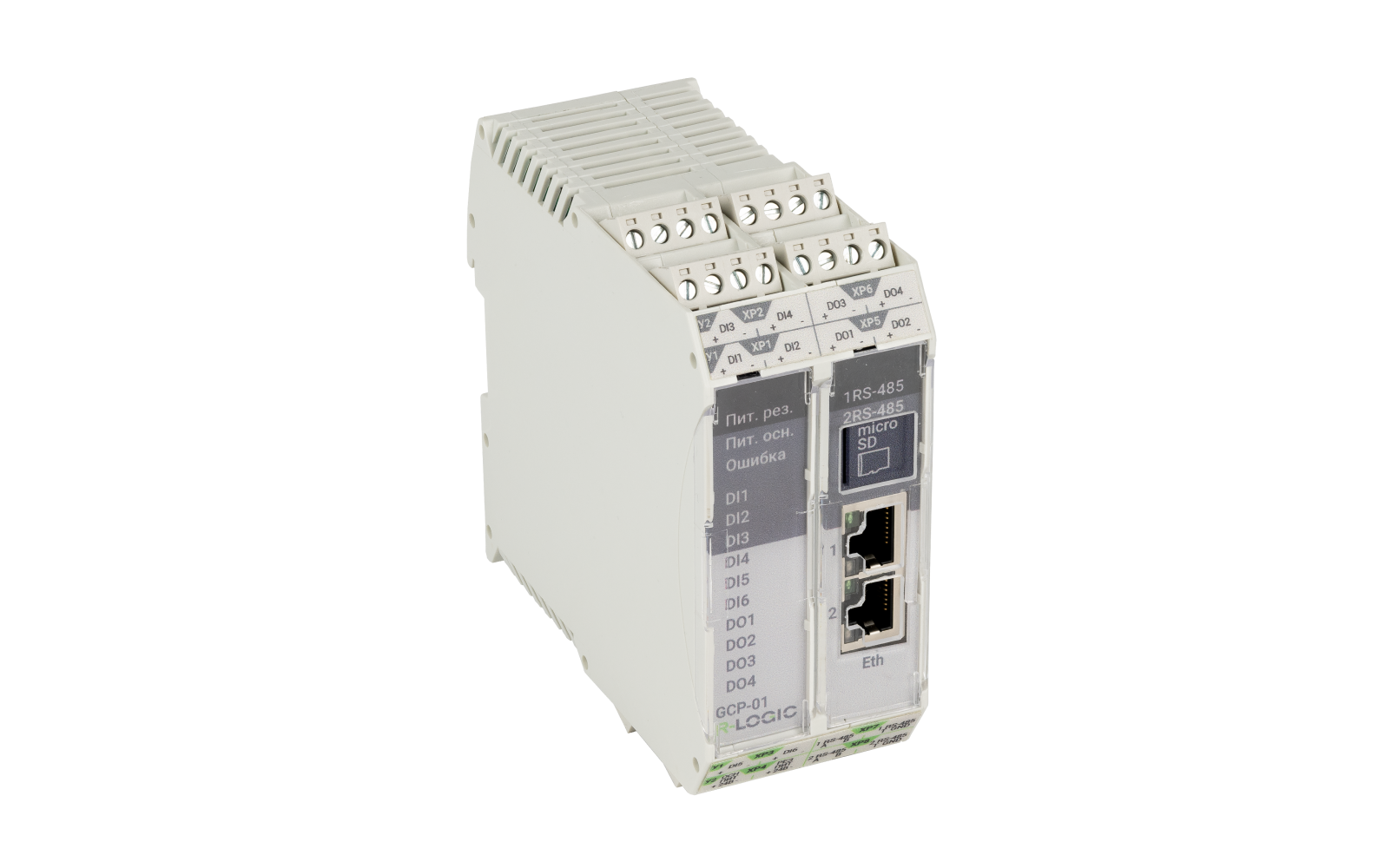

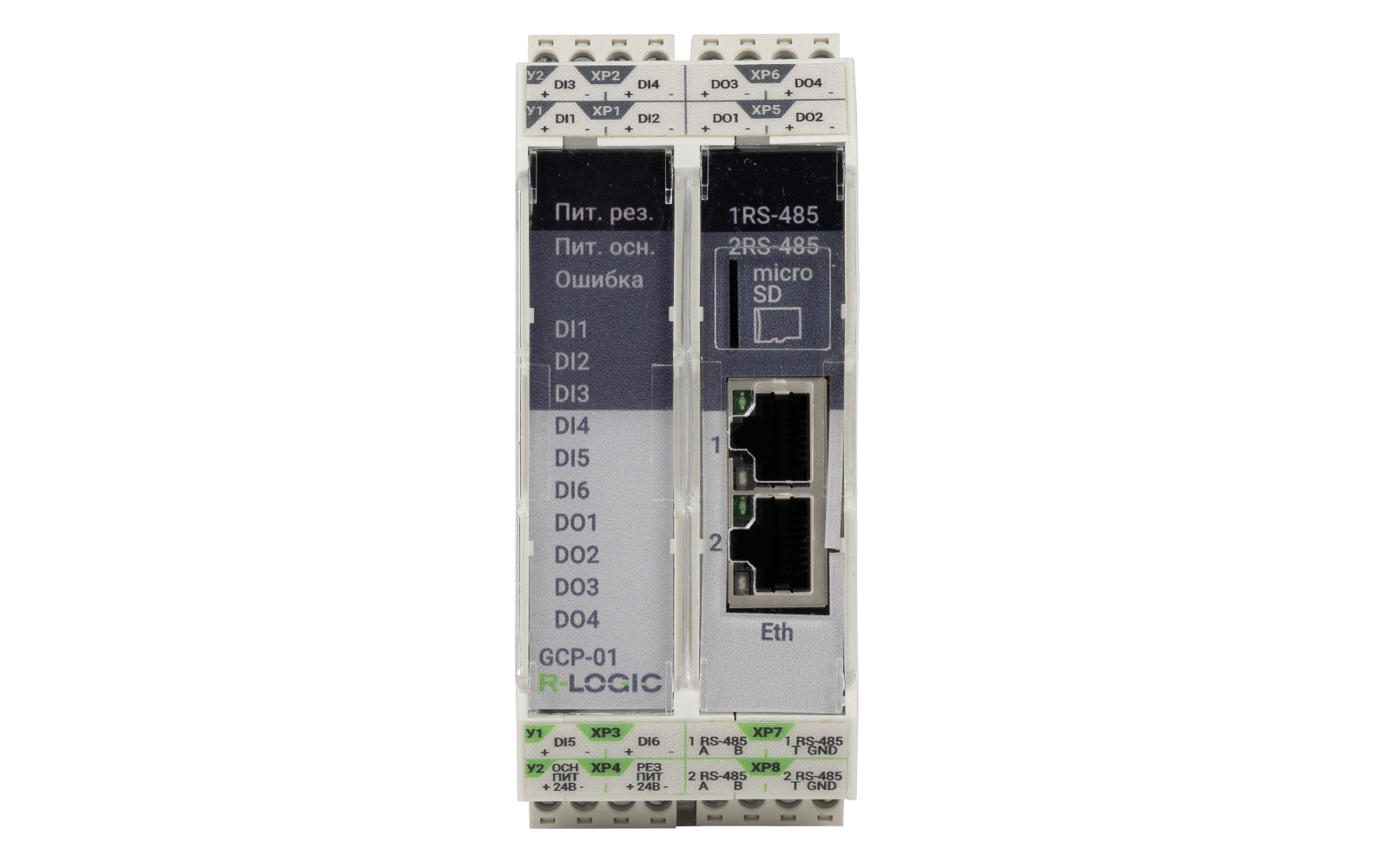

GCP-01

    Арт.: RBZ-524973
    R-LOGIC Лайт

    Модуль GCP-01 предназначен для сбора, преобразования, обработки, хранения информации и выработки команд управления, объединяет в себе функции модуля ЦПУ и модуля питания.

    Цена по запросу
    Где купить?

    GCP-01 предназначен для сбора, преобразования, обработки, хранения информации и выработки команд управления,
    объединяет в себе функции модуля ЦПУ и модуля питания.

    Основные функции:

    - обработка поступающей информации со всей системы и принятие решений.

    Модуль GCP-01 содержит

    - 2 интерфейса RS-485, протоколModbus RTU;
    - 2 интерфейсаEthernet, протоколыModbus TCP, BACNet, MQTT, OPC UA.

    Самодиагностика

    1) Определение наличия связи с устройством;
    2) Определение температуры внутри корпуса;

    Встроенное программное обеспечение ТШВГ.305659.232 Комплект файлов системного программного обеспечения GCP-01 интегрировано в модуль центрального процессорного устройства GCP-01 ТШВГ.426471.002 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для сбора, обработки и передачи данных между микроконтроллером и прикладным ПО, обеспечения взаимодействия с внешними устройствами по протоколам Modbus TCP, OPC UA, а также для замены и отладки прикладного ПО.

    Параметры центрального процессора
    ТаблицаДиапазонов: Количество ядер: 1;Макс. тактовая частота, МГц: 528
    ОЗУ
    512 Мб DDR3
    ПЗУ
    4 Гб eMMC
    Объем энергонезависимой памяти для хранения переменной
    4 Кб
    Поддерживаемый коммуникационный интерфейс
    Ethernet, RS-485
    Количество интерфейсов Ethernet
    2
    Количество интерфейсов RS-485
    2
    Поддерживаемый протокол передачи данных
    Modbus TCP, Modbus RTU, OPC UA, BACnet
    Степень защиты
    IP20
    Конфигурация гальванической изоляции каналов ввода
    Все каналы имеют индивидуальную изоляцию
    Количество дискретных входов
    6
    Режим работы канала ввода
    Цифровой вход типа 3 по ГОСТ IEC 61131-2
    Минимальный период опроса, мс
    50
    Номинальное входное напряжение канала ввода, В
    24
    Гарантированное напряжение логической "1" ( состояние "ВКЛ") канала ввода, В
    11 ... 30
    Гарантированное напряжение логического "0" ( состояние "ВЫКЛ") канала ввода, В
    0 ... 5
    Количество дискретных выходов
    4
    Тип дискретного выхода
    Полупроводниковый типа «твердотельное реле», постоянное напряжение и переменное напряжение
    Номинальное коммутироемое напряжение(AC/DC) канала вывода, В
    24
    Максимальное входное напряжение, В
    30
    Максимальное падение напряжения в состоянии «1» канала вывода, В, не более
    1,5
    Максимальный ток утечки в состоянии "0", мА, не более
    0,05
    Ток срабатывания элементов защиты, А
    Не более тройного значения максимального коммутируемого тока
    Время срабатывания элементов защиты, с
    не более 10
    Максимальная частота переключения, Гц
    50
    Максимальная потребляемая мощность, Вт, не более
    5
    Средняя потребляемая мощность, Вт
    2.6
    Габаритные размеры (В × Ш × Г), мм, не более
    (115 × 46 × 100) мм
    Масса, кг, не более
    0.5
    Материал корпуса
    Пластик
    Цвет корпуса
    Светло-серый
    Напряжение питания DC, В
    24
    Потенциал изоляции цепей каналов от цепей питания, заземления и других каналов (при нормальных условиях), кВ, не менее
    0,5
    Параметр Значение
    Параметры центрального процессора Количество ядер: 1
    Макс. тактовая частота, МГц: 528
    ОЗУ 512 Мб DDR3
    ПЗУ 4 Гб eMMC
    Объем энергонезависимой памяти для хранения переменной 4 Кб
    Поддерживаемый коммуникационный интерфейс Ethernet, RS-485
    Количество интерфейсов Ethernet 2
    Количество интерфейсов RS-485 2
    Поддерживаемый протокол передачи данных Modbus TCP, Modbus RTU, OPC UA, BACnet
    Степень защиты IP20
    Конфигурация гальванической изоляции каналов ввода Все каналы имеют индивидуальную изоляцию
    Количество дискретных входов 6
    Режим работы канала ввода Цифровой вход типа 3 по ГОСТ IEC 61131-2
    Минимальный период опроса, мс 50
    Номинальное входное напряжение канала ввода, В 24
    Гарантированное напряжение логической "1" ( состояние "ВКЛ") канала ввода, В 11 ... 30
    Гарантированное напряжение логического "0" ( состояние "ВЫКЛ") канала ввода, В 0 ... 5
    Количество дискретных выходов 4
    Тип дискретного выхода Полупроводниковый типа «твердотельное реле», постоянное напряжение и переменное напряжение
    Номинальное коммутироемое напряжение(AC/DC) канала вывода, В 24
    Максимальное входное напряжение, В 30
    Максимальное падение напряжения в состоянии «1» канала вывода, В, не более 1,5
    Максимальный ток утечки в состоянии "0", мА, не более 0,05
    Ток срабатывания элементов защиты, А Не более тройного значения максимального коммутируемого тока
    Время срабатывания элементов защиты, с не более 10
    Максимальная частота переключения, Гц 50
    Максимальная потребляемая мощность, Вт, не более 5
    Средняя потребляемая мощность, Вт 2.6
    Габаритные размеры (В × Ш × Г), мм, не более (115 × 46 × 100) мм
    Масса, кг, не более 0.5
    Материал корпуса Пластик
    Цвет корпуса Светло-серый
    Напряжение питания DC, В 24
    Потенциал изоляции цепей каналов от цепей питания, заземления и других каналов (при нормальных условиях), кВ, не менее 0,5
