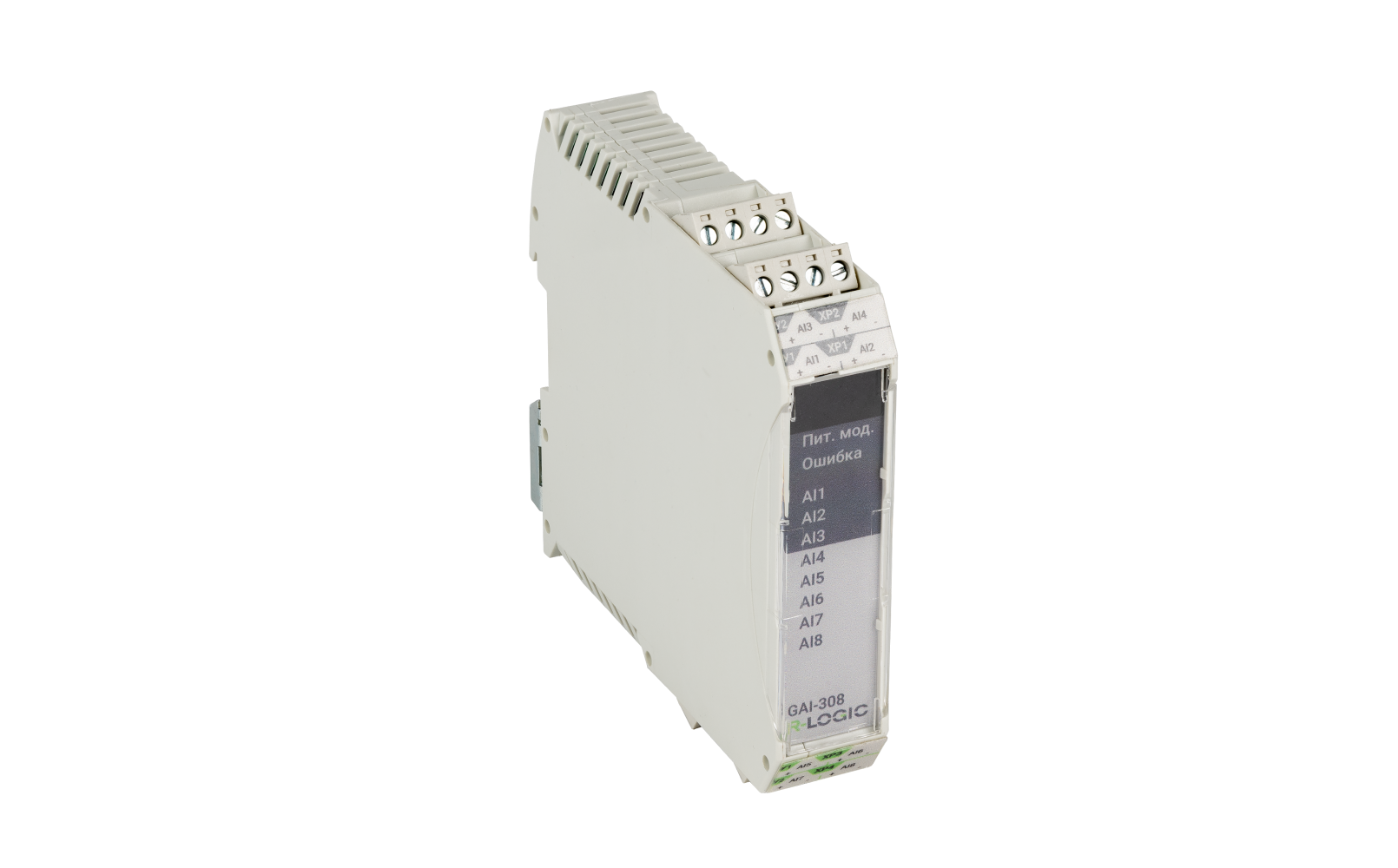

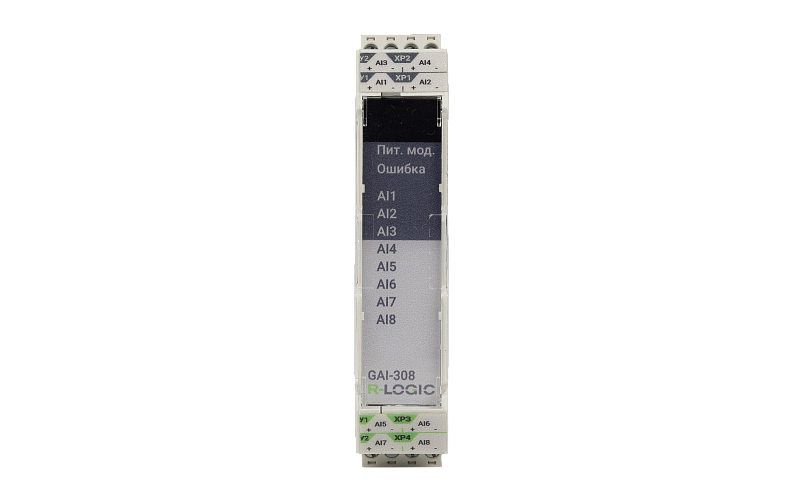

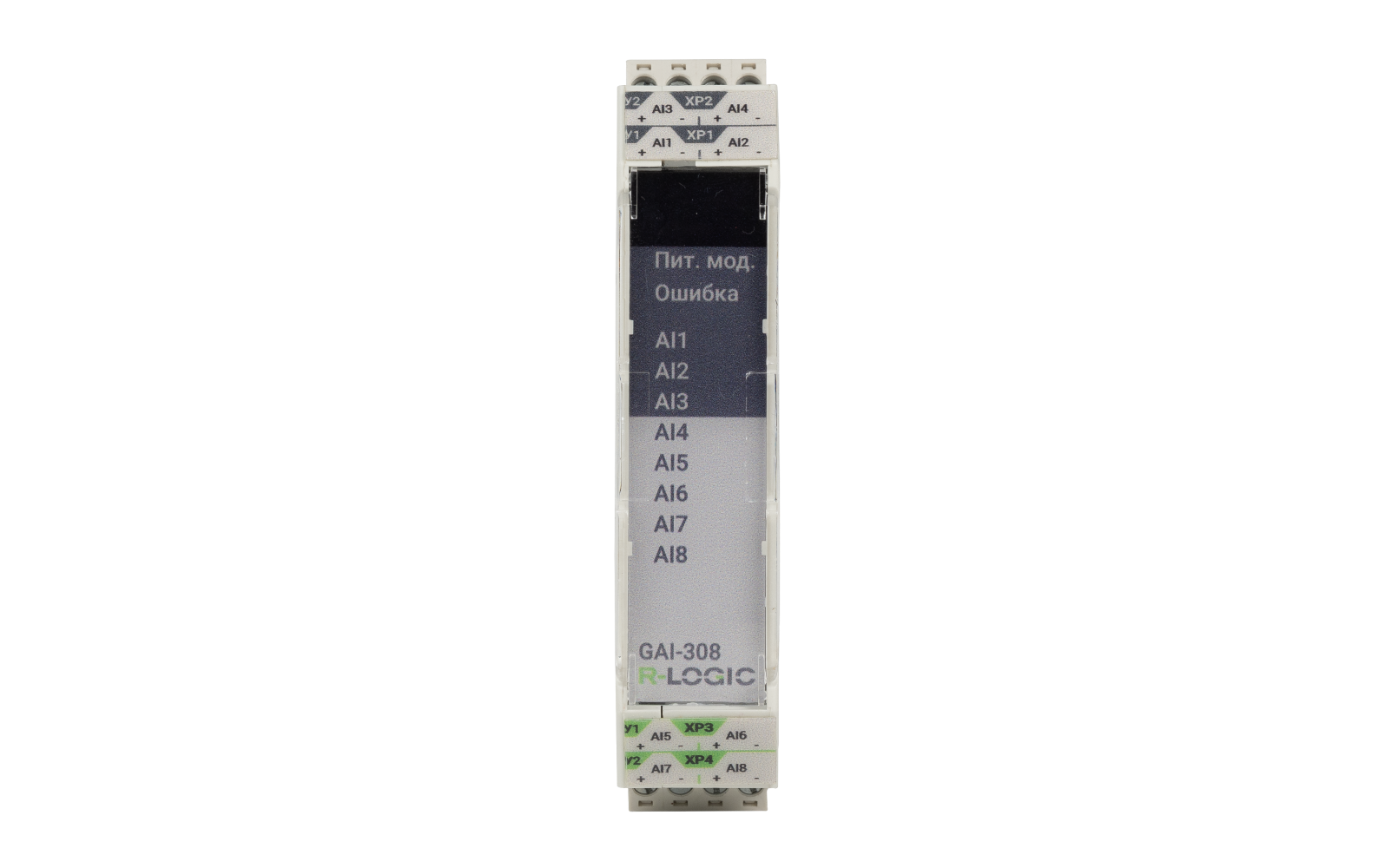

GAI-308

    Арт.: RBZ-524978
    ПЛК R-LOGIC Лайт

    Модуль ввода аналоговых сигналов GAI-308 предназначен для измерения сигналов термопреобразователей сопротивления NTC 10k.

    Цена по запросу
    Где купить?

    Модуль ввода аналоговых сигналов GAI-308 предназначен для измерения сигналов термопреобразователей сопротивления NTC 10k.

    Типы измеряемых датчиков и температурный диапазон:

    NTC 10k B2550 3950K (От -40 до 110 °С)
    NTC 10k B2550 3380K (От -55 до 125 °С)
    NTC 10k B2585 3950K (От -40 до 105 °С)
    NTC 10k B2585 3435K (От -50 до 110 °С)

    Самодиагностика
    1) Определение температуры внутри корпуса;
    2) Определение выхода уровня входного сигнала за диапазон измерений;
    3) Определение наличия связи с модулем ЦПУ.

    Встроенное программное обеспечение ТШВГ.305659.230 Комплект программного обеспечения для GAI-308 интегрировано в модуль аналогового ввода GAI-308 ТШВГ.426432.005 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения сигналов термопреобразователей сопротивления NTC 10k.

    Потребляемая мощность, Вт, не более
    1.5
    Материал корпуса
    Пластик
    Максимальное дополнительное отклонение определения температуры для сопротивлений равных 1, 50 и 100 кОм, не более, %/℃
    ± 0,1
    Максимальное отклонение определения сопротивления в диапазоне сопротивления от 1 до 100 кОм, %
    ± 1
    Варианты подключения термодатчиков
    2 провода
    Габаритные размеры (В × Ш × Г), мм, не более
    (115 x 23 x 100) мм
    Диапазон измеряемых величин датчика NTC 10k
    500-500000 Ом
    Типы измеряемых датчиков и температурный диапазон
    ТаблицаДиапазонов: NTC 10k B2550 3950K: От - 40 до 110 °С;NTC 10k B2550 3380K: От - 55 до 125 °С;NTC 10k B2585 3950K: От - 40 до 105 °С;NTC 10k B2585 3435K:От - 50 до 110 °С
    Период усреднения сигнала, с
    От 0 до 30
    Формат выходных данных
    ТаблицаДиапазонов: Ом, Вещественный;;ºC, Вещественный
    Режим подачи возбуждения
    Постоянный
    Средняя потребляемая мощность, Вт
    0.75
    Цвет корпуса
    Светло-серый
    Степень защиты
    IP 20
    Допустимое напряжение на входе, В
    5
    Возможность программного усреднения сигнала с выбором количества усредняемых измерений
    Есть
    Время измерения входного сигнала, мс, не более
    10
    Конфигурация гальванической изоляции каналов ввода
    Две группы по четыре канала
    Разрядность АЦП, бит, не менее
    16
    Количество каналов
    8
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
    0,5
    Переключение типа и диапазона измеряемого сигнала
    Программное
    Масса, кг, не более
    0.3
    Параметр Значение
    Потребляемая мощность, Вт, не более 1.5
    Материал корпуса Пластик
    Максимальное дополнительное отклонение определения температуры для сопротивлений равных 1, 50 и 100 кОм, не более, %/℃ ± 0,1
    Максимальное отклонение определения сопротивления в диапазоне сопротивления от 1 до 100 кОм, % ± 1
    Варианты подключения термодатчиков 2 провода
    Габаритные размеры (В × Ш × Г), мм, не более (115 x 23 x 100) мм
    Диапазон измеряемых величин датчика NTC 10k 500-500000 Ом
    Типы измеряемых датчиков и температурный диапазон NTC 10k B2550 3950K: От - 40 до 110 °С
    NTC 10k B2550 3380K: От - 55 до 125 °С
    NTC 10k B2585 3950K: От - 40 до 105 °С
    NTC 10k B2585 3435K:От - 50 до 110 °С
    Период усреднения сигнала, с От 0 до 30
    Формат выходных данных Ом, Вещественный
    ºC, Вещественный
    Режим подачи возбуждения Постоянный
    Средняя потребляемая мощность, Вт 0.75
    Цвет корпуса Светло-серый
    Степень защиты IP 20
    Допустимое напряжение на входе, В 5
    Возможность программного усреднения сигнала с выбором количества усредняемых измерений Есть
    Время измерения входного сигнала, мс, не более 10
    Конфигурация гальванической изоляции каналов ввода Две группы по четыре канала
    Разрядность АЦП, бит, не менее 16
    Количество каналов 8
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
    Переключение типа и диапазона измеряемого сигнала Программное
    Масса, кг, не более 0.3
