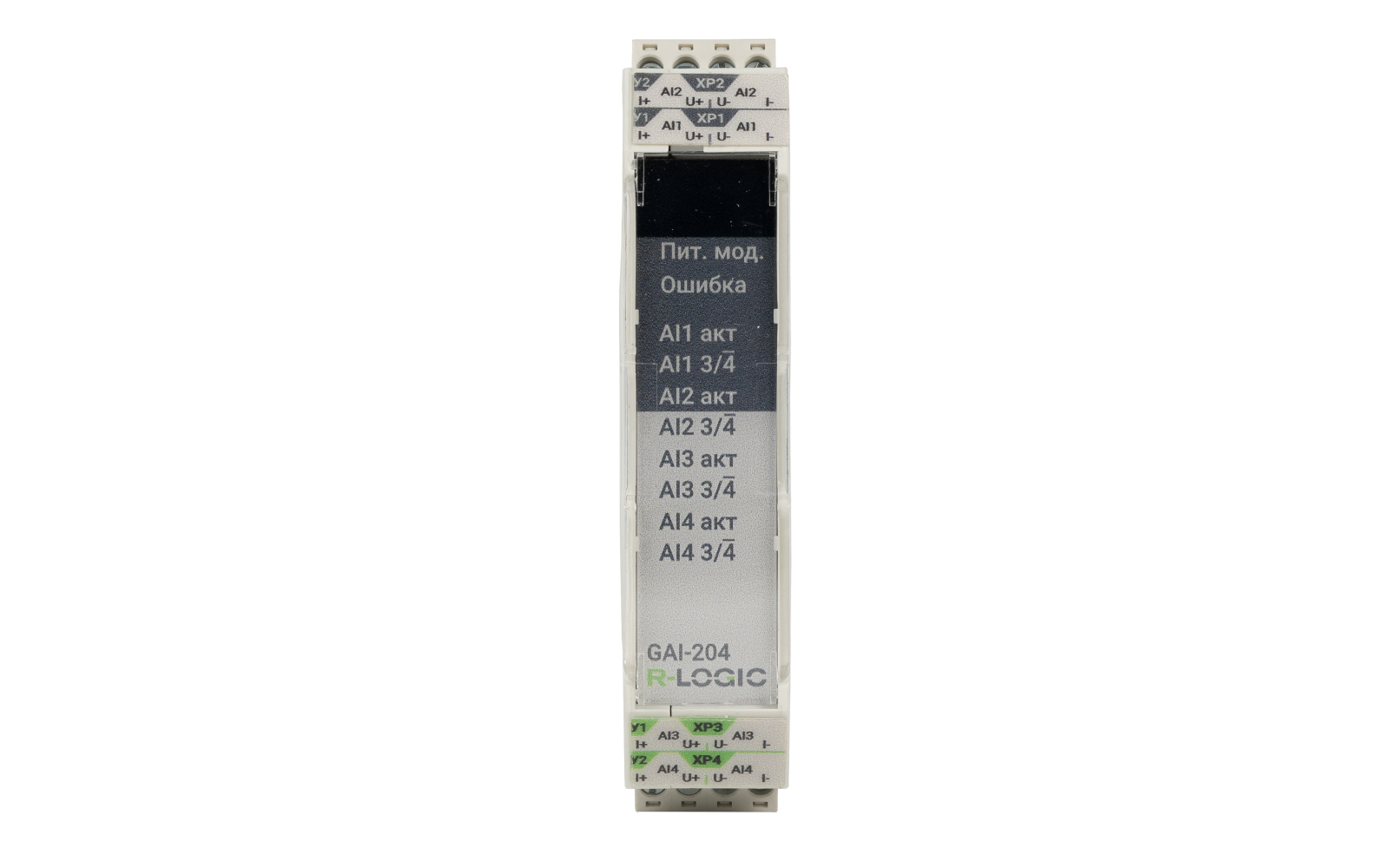

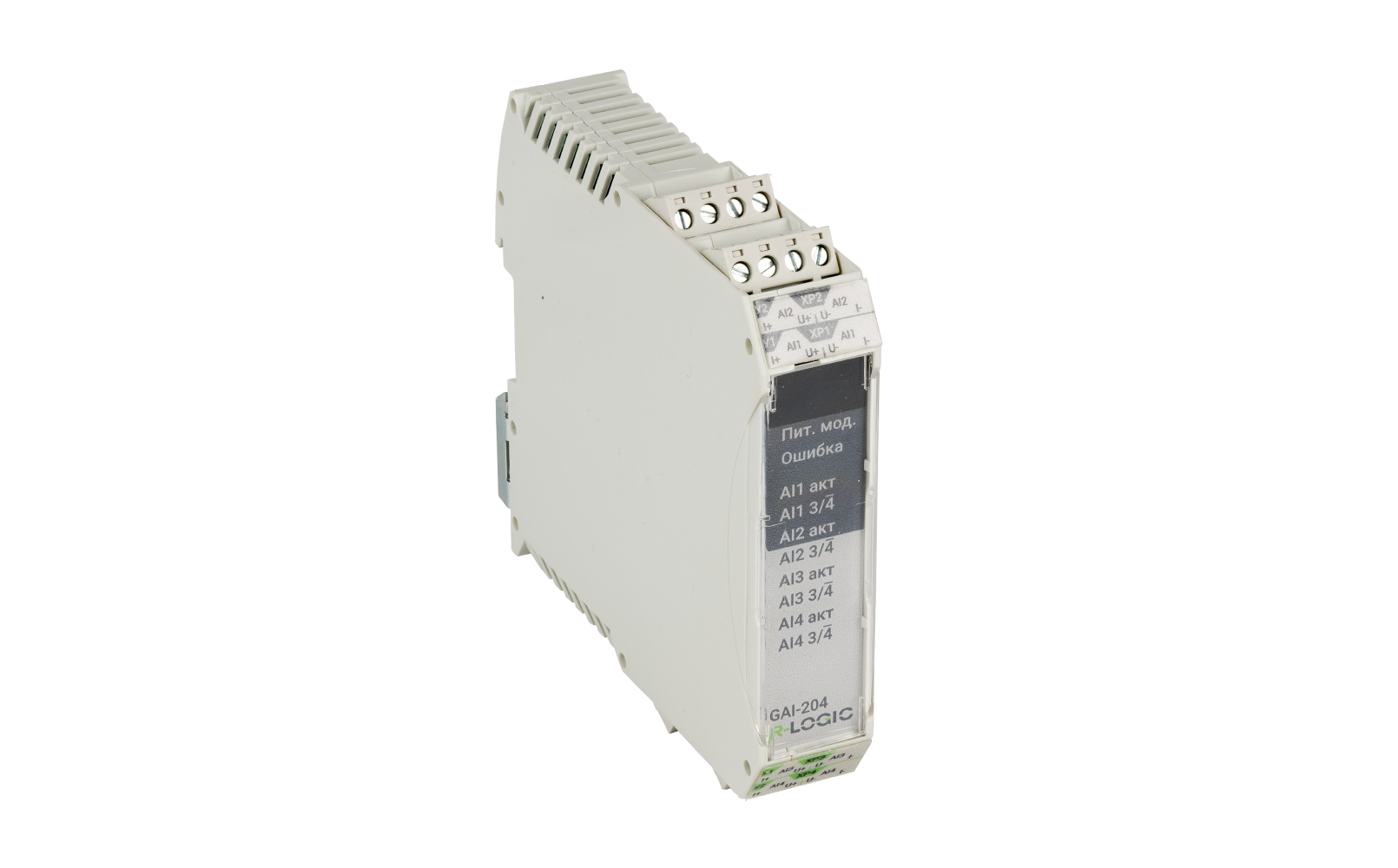

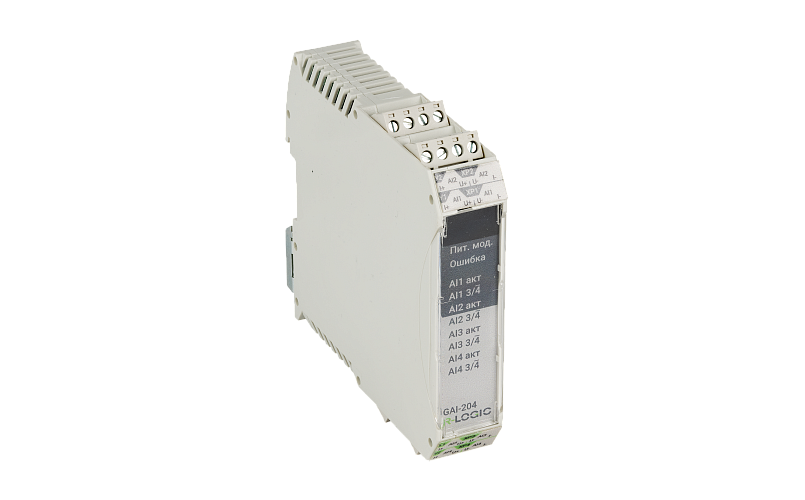

GAI-204

Модуль ввода аналоговых сигналов GAI-204 предназначен для измерения сигналов термопреобразователей сопротивления стандратных градуировок и сигналов от термоэлектрических преобразователей

Cопротивления стандартных градуировок (по ГОСТ 6651):
ТСМ50М (W100=1,4260) (от -50 до 200, °С);
ТСМ50М (W100=1,4280) (от -180 до 200, °С);
ТСМ100М (W100=1,4260) (от -50 до 200, °С);
ТСМ100М (W100=1,4280) (от -180 до 200, °С);
ТСП100П (W100=1,3910) (от -200 до 850, °С);
ТСП100П (W100=1,3850) (от -200 до 850, °С);
ТСП50П (W100=1,3910) (от -200 до 850, °С);
ТСП50П (W100=1,3850) (от -200 до 850, °С);
ТСН100Н (W100=1,6170) (от -60 до 180, °С);
ТСП46П (W100=1,3910) (от -200 до 850, °С);
ТСМ53М (W100=1,4260) (от -50 до 200, °С);
Pt1000 (от -200 до 850, °С);

и сигналов от термоэлектрических преобразователей (по ГОСТ Р 8.585):
ТВР (А-1) (От 0 до 2500, ℃);
ТВР (А-2) (От 0 до 1800, ℃);
ТВР (А-3) (От 0 до 1800, ℃);
ТПР(B) (От 250 до 1820, ℃);
ТПП(S) (От - 50 до 1768, ℃);
ТПП(R) (От - 50 до 1768, ℃);
ТХА(K) (От 200 до 1372, ℃);
ТХК(L) (От -200 до 800, ℃);
ТХК(E) (От -200 до 1000, ℃);
ТМК(T) (От -200 до 400, ℃);
ТЖК(J) (От -210 до 1200, ℃);
ТНН(N) (От -200 до 1300, ℃);
ТМК(M) (От -200 до 100, ℃);

Самодиагностика
1) Определение температуры внутри корпуса;
2) Определение выхода уровня входного сигнала за диапазон измерений.

Встроенное программное обеспечение ТШВГ.305659.229 Комплект программного обеспечения для GAI-204 интегрировано в модуль аналогового ввода GAI-104 ТШВГ.426431.004 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения сигналов от термопреобразователей сопротивления и термоэлектрических преобразователей.
