ЕхУДП-1-R3 выполняет следующие функции:
- передачу сигнала «Сработка УДП» в приемно-контрольный прибор при нажатии кнопки;
- индикацию режима работы УДП;
- тестирование работоспособности с помощью магнита.
Устройство дистанционного пуска ЕхУДП-1-R3 выпускается класса В. Ручное включение ЕхУДП-1-R3 в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.
По заказу возможна комплектация извещателей солнцезащитным козырьком (Козырек КС 908.3122)
Устройства дистанционного пуска могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. В системе каждое устройство дистанционного пуска занимает 1 адрес. Вид взрывозащиты «взрывонепроницаемая оболочка
d», маркировка взрывозащиты по ГОСТ 31610.0-2014 – 1Ех db IIС Т6 Gb.

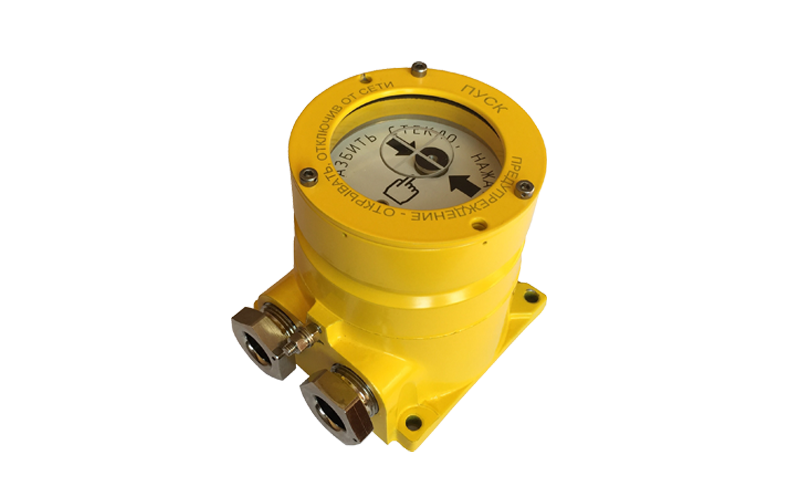

Стандартные цвета корпуса УДП – желтый или оранжевый. По заказу цвет может быть изменен - зеленый, синий или чёрный. Цвет светодиода, индицирующего состояние УДП – зелёный. На передней панели располагается надпись «ПУСК» или другая надпись по заявке потребителя.

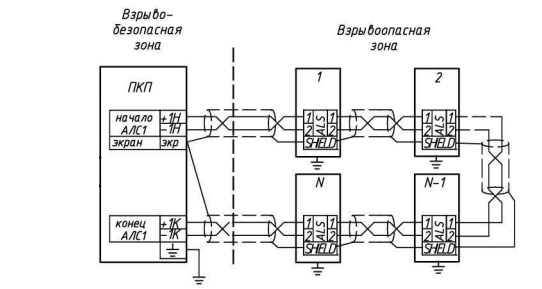

Питание и информационный обмен УДП осуществляются по двухпроводной АЛС.
Ток потребления от АЛС, мА, не более
0.35
Маркировка взрывозащиты
1Ex db IIC T6 Gb
Масса (исп. А), кг, не более
2
Масса (исп. Н), кг, не более
3.2
Ток потребления от АЛС (ИЗ), мА, не более
0,6
Степень защиты оболочки
IP67
Глубина, мм, не более
123
Гарантийный срок эксплуатации, мес, не более
36
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -60 до +70
| Параметр |
Значение |
|
Питание |
от АЛС |
|
Ток потребления от АЛС, мА, не более |
0.35 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb |
|
Масса (исп. А), кг, не более |
2 |
|
Масса (исп. Н), кг, не более |
3.2 |
|
Ток потребления от АЛС (ИЗ), мА, не более |
0,6 |
|
Степень защиты оболочки |
IP67 |
|
Ширина, мм, не более |
115 |
|
Высота, мм, не более |
160 |
|
Глубина, мм, не более |
123 |
|
Гарантийный срок эксплуатации, мес, не более |
36 |
|
Средний срок службы, лет |
10 |
|
Диапазон рабочих температур, °С |
от -60 до +70 |
Извещатель ЕхУДП-1-R3, в зависимости от исполнения, может иметь следующие обозначения:
1 – Обозначение типа извещателя: ЕхУДП-1-R3 – извещатель пожарный ручной взрывозащищенный (протокол R3).
2 – индекс ИЗ – для адресных приборов и двумя изоляторами шлейфа.
3 – Материал корпуса:
- -Н – коррозионностойкая сталь 12Х18Н10Т;
- -А – алюминиевый сплав.
4 – Тип штуцера кабельного ввода:
- БСЗ – Под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм. Допускается применение под бронированный кабель без применения заземления, а также для открытой прокладки небронированного кабеля диаметром от 6 до 14 мм;
- МG1/2 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 14 до 16 мм, присоединительная муфта не требуется;
- МG3/4 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 19 до 22 мм, присоединительная муфта не требуется;
- З-М20 – Съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5 мм.
- З-М25 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5 мм.
Примечание: при необходимости поставки с извещателями разных кабельных вводов и/или заглушек обозначение писать через плюс, например: MG3/4+З-М20 или МG1/2+БСЗ.
5 – Диаметр подключаемых кабелей:
- без обозначения - от 6 до 14 мм;
- 18 – для кабелей диаметром от 14 до 18 мм (для MG1/2 не применяется; для бронированного кабеля - диаметр со снятой броней, по поясной изоляции).
6 – Цвет корпуса по заказу (кроме красного): Ж –жёлтый, О – оранжевый, З – зелёный, С – синий, Ч – чёрный;
7 – Надпись на лицевой панели по заказу (например): ПУСК или ПУСК ПОЖАРОТУШЕНИЯ;
8 - Поставка в комплекте с козырьком КС 908.3122.
