ExИП535-1В-R3

    Арт.: зависит от исполнения
    ИСБ RUBEZH R3 Системы противопожарной защиты Взрывозащищенное оборудование

    Извещатель пожарный ручной взрывозащищённый предназначен для ручного включения сигнала «Пожар» из взрывоопасных зон в системах охранно-пожарной сигнализации и противопожарной защиты, работающих под управлением приемно-контрольного прибора «R3-Рубеж-2ОП» или прибора «Рубеж-2ОП» прот. R3.

    Цена в зависимости от исполнения
    Где купить?

    Извещатель выполняет следующие функции:

    • передачу сигнала «Пожар» в приемно-контрольный прибор путем нажатия кнопки / вытягивания кольца на извещателе;

    • индикацию режима работы извещателя;

    • тестирование работоспособности с помощью магнита.

    Извещатели ЕхИП535-1В-R3 выпускаются в двух вариантах – класса А и класса В. В системе каждый извещатель занимает 1 адрес.

    Включение извещателей класса А в режим передачи тревожного извещения проводится путем вытягивания кольца с усилием не менее 25 Н.

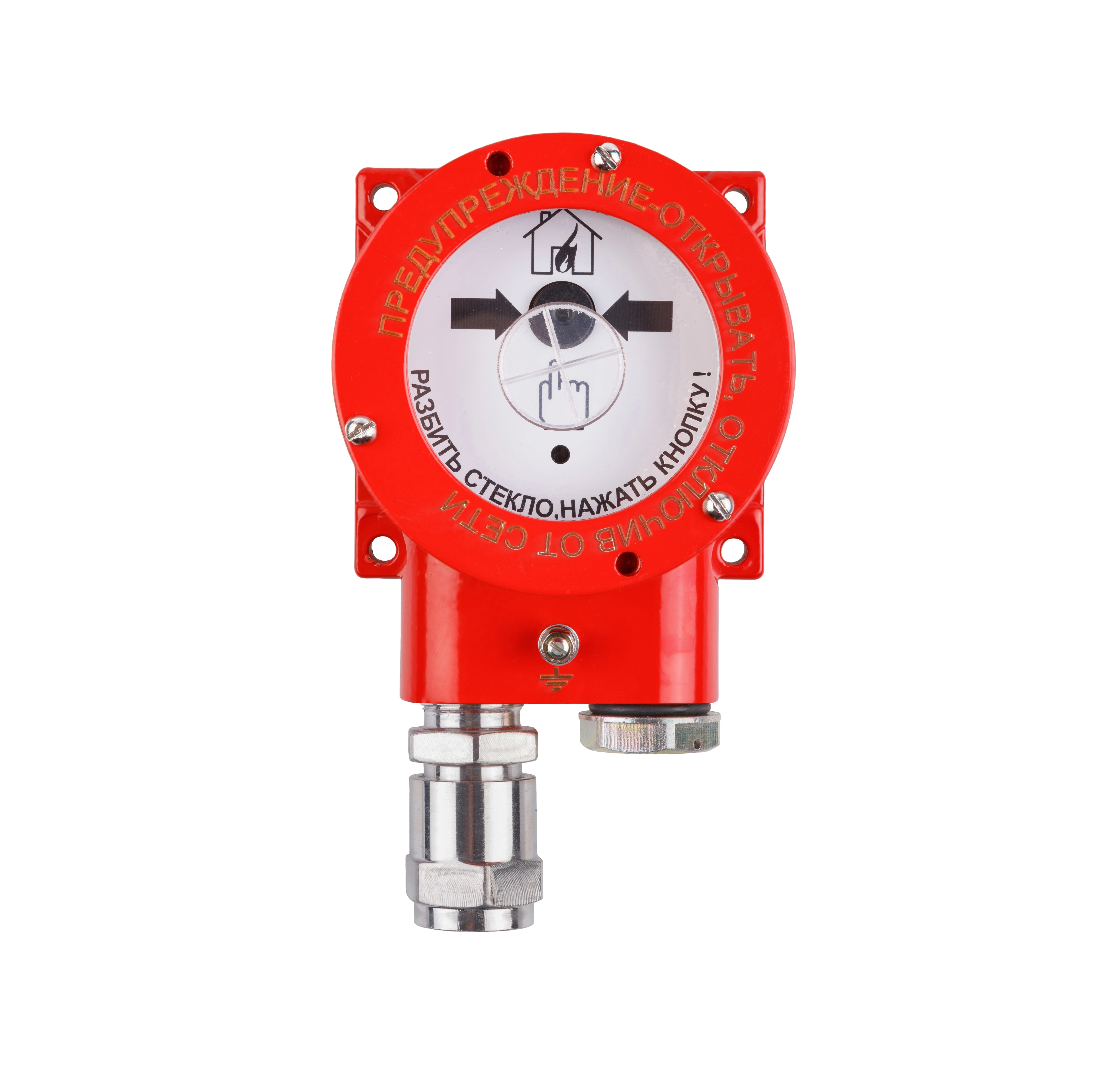

    Включение извещателей класса В в режим передачи тревожного извещения проводится двумя действиями – разбитием стекла с энергией более 0,29 Дж и далее нажатием кнопки.

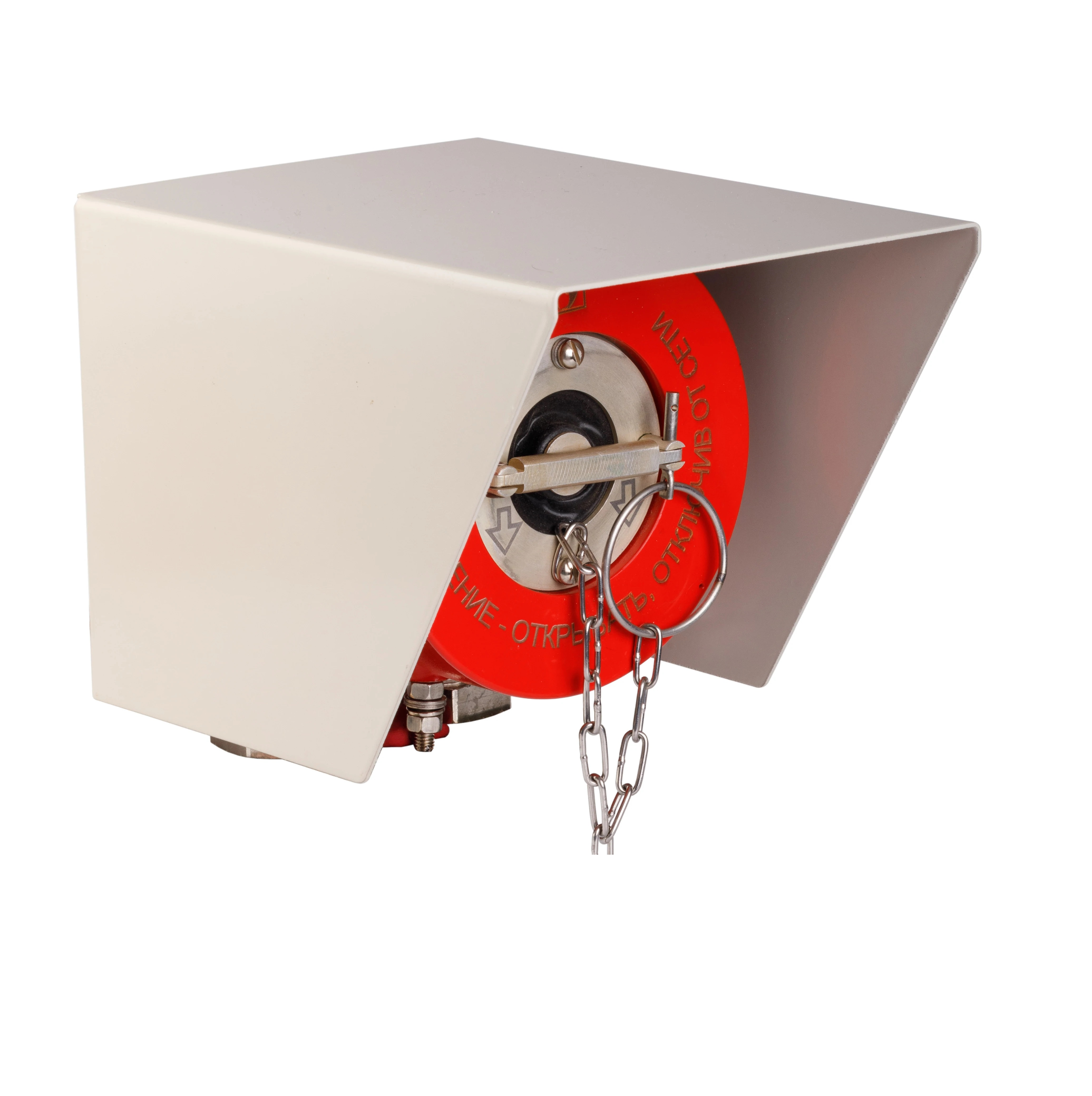

    По заказу возможна комплектация извещателей солнцезащитным козырьком (Козырек КС 908.3122)

    Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов. Вид взрывозащиты «взрывонепроницаемая оболочка d», маркировка взрывозащиты по ГОСТ 31610.0-2014 –　1Ех db IIС Т6 Gb.

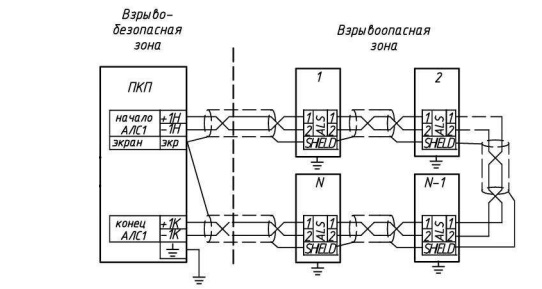

    Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

    Питание
    от АЛС
    Ток потребления от АЛС, мА, не более
    0.35
    Маркировка взрывозащиты
    1Ex db IIC T6 Gb
    Масса (исп. А), кг, не более
    2
    Масса (исп. Н), кг, не более
    3.2
    Ток потребления от АЛС (ИЗ), мА, не более
    0,6
    Степень защиты оболочки
    IP67
    Ширина, мм, не более
    115
    Высота, мм, не более
    160
    Глубина, мм, не более
    123
    Гарантийный срок эксплуатации, мес, не более
    36
    Средний срок службы, лет
    10
    Диапазон рабочих температур, °С
    от -60 до +70°С
    Параметр Значение
    Питание от АЛС
    Ток потребления от АЛС, мА, не более 0.35
    Маркировка взрывозащиты 1Ex db IIC T6 Gb
    Масса (исп. А), кг, не более 2
    Масса (исп. Н), кг, не более 3.2
    Ток потребления от АЛС (ИЗ), мА, не более 0,6
    Степень защиты оболочки IP67
    Ширина, мм, не более 115
    Высота, мм, не более 160
    Глубина, мм, не более 123
    Гарантийный срок эксплуатации, мес, не более 36
    Средний срок службы, лет 10
    Диапазон рабочих температур, °С от -60 до +70°С

    Извещатель ЕхИП535-1В-R3, в зависимости от исполнения, может иметь следующие обозначения:

    3 (4).png

    1 – Обозначение типа извещателя: ЕхИП535-1В-R3 – извещатель пожарный ручной взрывозащищенный (протокол R3).

    2 – индекс ИЗ – для адресных приборов и двумя изоляторами шлейфа.

    3 – Материал корпуса:

    • -Н – коррозионностойкая сталь 12Х18Н10Т;
    • -А – алюминиевый сплав.

    4 – Тип штуцера кабельного ввода:

    • БСЗ – Под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм. Допускается применение под бронированный кабель без применения заземления, а также для открытой прокладки небронированного кабеля диаметром от 6 до 14 мм;
    • МG1/2 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 14 до 16 мм, присоединительная муфта не требуется;
    • МG3/4 – Под прокладку кабеля диаметром от 6 до 14 мм в металлорукаве с внутренним диаметром от 19 до 22 мм, присоединительная муфта не требуется;
    • З-М20 – Съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5 мм.
    • З-М25 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М25х1,5 мм.

    Примечание: при необходимости поставки с извещателями разных кабельных вводов и/или заглушек обозначение писать через плюс, например: MG3/4+З-М20 или МG1/2+БСЗ.

    5 – Диаметр подключаемых кабелей:

    • без обозначения - от 6 до 14 мм;
    • 18 – для кабелей диаметром от 14 до 18 мм (для MG1/2 не применяется; для бронированного кабеля – диаметр со снятой броней, по поясной изоляции).

    6 – Количество действий необходимое для активации извещателя:

    • Класс А – запуск одним действием (потянуть кольцо);
    • Класс B (по умолчанию – может не указываться) - запуск двумя действиями (разбить стекло, нажать кнопку).

    7 - Поставка в комплекте с козырьком КС 908.3122.
