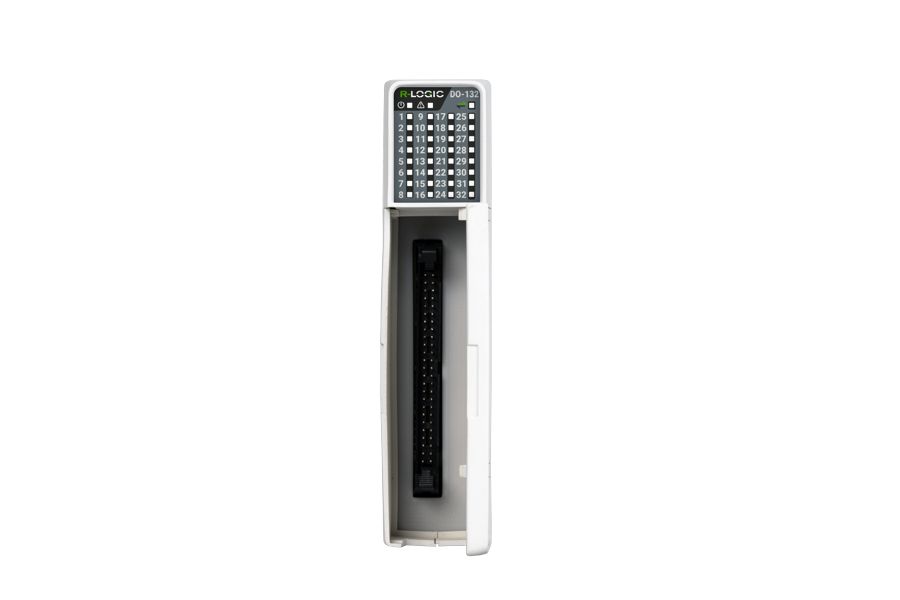

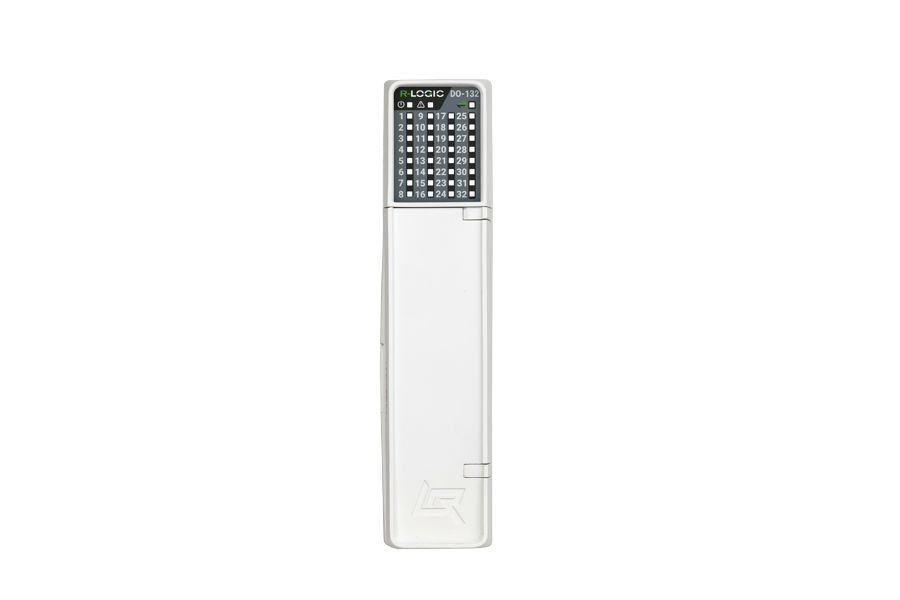

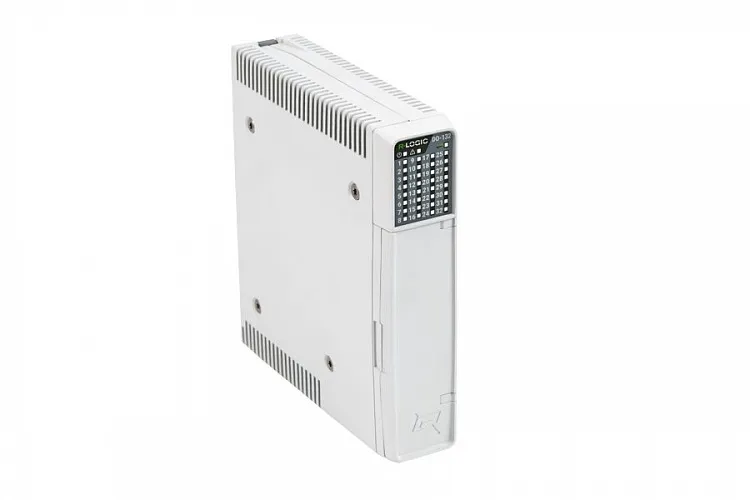

DO-132

    Арт.: RBZ-524951
    R-LOGIC Стандарт Автоматизированные системы управления

    Модуль дискретного вывода DO-132 предназначен для преобразования логических внутренних сигналов в выходные дискретные.

    Цена по запросу
    Где купить?

    Модуль дискретного вывода DO-132 предназначен для преобразования логических внутренних сигналов в выходные дискретные.

    Самодиагностика
    1) Определение температуры внутри корпуса;
    2) Определение наличия связи с модулем ЦПУ.

    Встроенное программное обеспечение ТШВГ.305659.189 комплект программного обеспечения для модуля дискретного вывода DO-132 интегрировано в модуль дискретного вывода DO-132 ТШВГ.426436.001 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для формирования дискретных сигналов.

    Количество каналов
    32
    Конфигурация гальванической изоляции каналов ввода
    Шестнадцать групп по два канала
    Тип выхода
    Полупроводниковый типа "твердотельное реле", постоянное напряжение и переменное напряжение
    Номинальное коммутироемое напряжение(AC/DC) канала вывода, В
    24
    Максимальное коммутироемое напряжение канала вывода, В
    30
    Максимальный коммутируемый ток (AC/DC) при температуре 20 °C и продолжительности работы не более 30 с, А
    0,5
    Максимальное падение напряжения в состоянии "1", В, не более
    1,5
    Максимальный ток утечки в состоянии "0", мА, не более
    0,05
    Тип защиты выхода
    Защищенный
    Ток срабатывания элементов защиты, А
    Не более тройного значения максимального коммутируемого тока
    Время срабатывания элементов защиты, с
    не более 10
    Максимальная частота переключения, Гц
    200
    Возможность установки выходов в предопределенное состояние при потере связи с модулем центрального процессора
    Есть
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Максимальная потребляемая мощность, Вт, не более
    5
    Средняя потребляемая мощность, Вт
    0.8
    Масса, кг, не более
    0.5
    Материал корпуса
    Пластмасса
    Цвет корпуса
    Светло-серый
    Параметр Значение
    Количество каналов 32
    Конфигурация гальванической изоляции каналов ввода Шестнадцать групп по два канала
    Тип выхода Полупроводниковый типа "
    твердотельное реле"
    , постоянное напряжение и переменное напряжение
    Номинальное коммутироемое напряжение(AC/DC) канала вывода, В 24
    Максимальное коммутироемое напряжение канала вывода, В 30
    Максимальный коммутируемый ток (AC/DC) при температуре 20 °C и продолжительности работы не более 30 с, А 0,5
    Максимальное падение напряжения в состоянии "1", В, не более 1,5
    Максимальный ток утечки в состоянии "0", мА, не более 0,05
    Тип защиты выхода Защищенный
    Ток срабатывания элементов защиты, А Не более тройного значения максимального коммутируемого тока
    Время срабатывания элементов защиты, с не более 10
    Максимальная частота переключения, Гц 200
    Возможность установки выходов в предопределенное состояние при потере связи с модулем центрального процессора Есть
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Максимальная потребляемая мощность, Вт, не более 5
    Средняя потребляемая мощность, Вт 0.8
    Масса, кг, не более 0.5
    Материал корпуса Пластмасса
    Цвет корпуса Светло-серый

      Кабели соединительные

      Наименование Длина, м Разъем 2- го конца кабеля Разъем 1- го конца кабеля
      ТС-31 1,5 IDC Угловой вниз IDC угловой вниз
      ТС-21 1,5 IDC Угловой вверх IDC угловой вниз
      ТС-11 1,5 IDC Прямой IDC угловой вниз
      TC-01 1,5 Оконцованные линии без разъема IDC угловой вниз

      Терминальные панели

      Наименование Подключаемые модули
      TP-U1 AI-116, AI-208, AI-416, AO-108, AO-408, DI-124, DO-132
