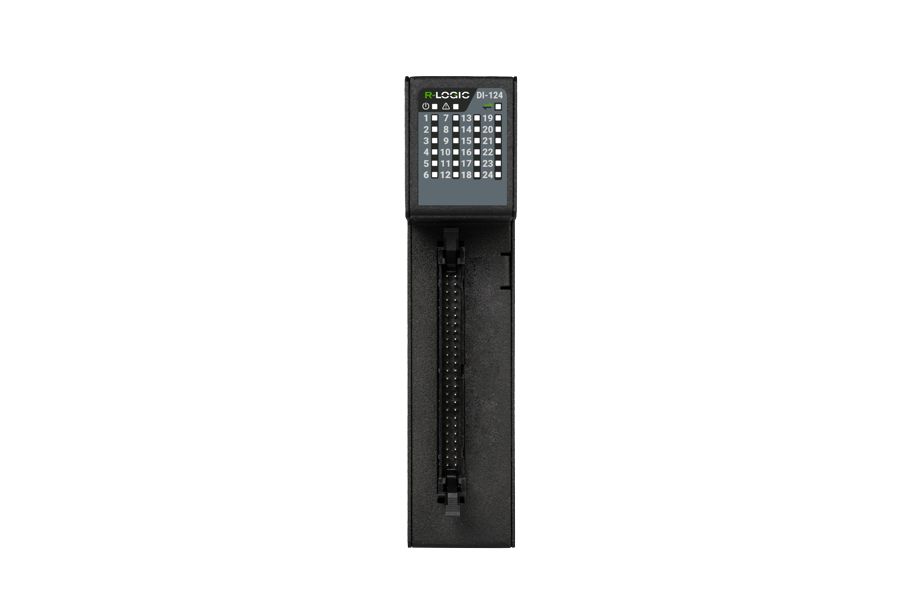

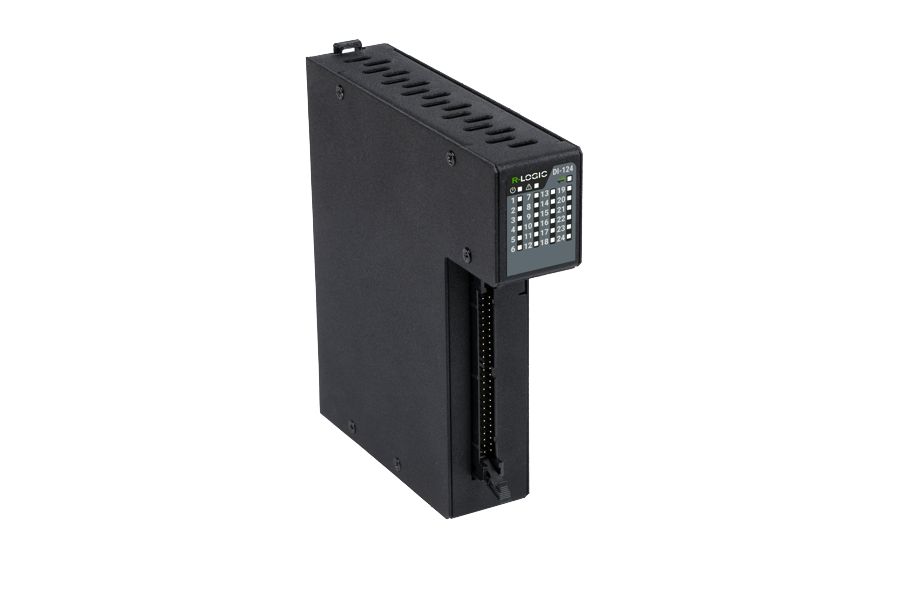

Модуль DI‑124MK предназначен для приёма и обработки дискретных сигналов от внешних датчиков и устройств.
Он обеспечивает гальваническую изоляцию входных цепей, что повышает помехозащищённость и безопасность системы.

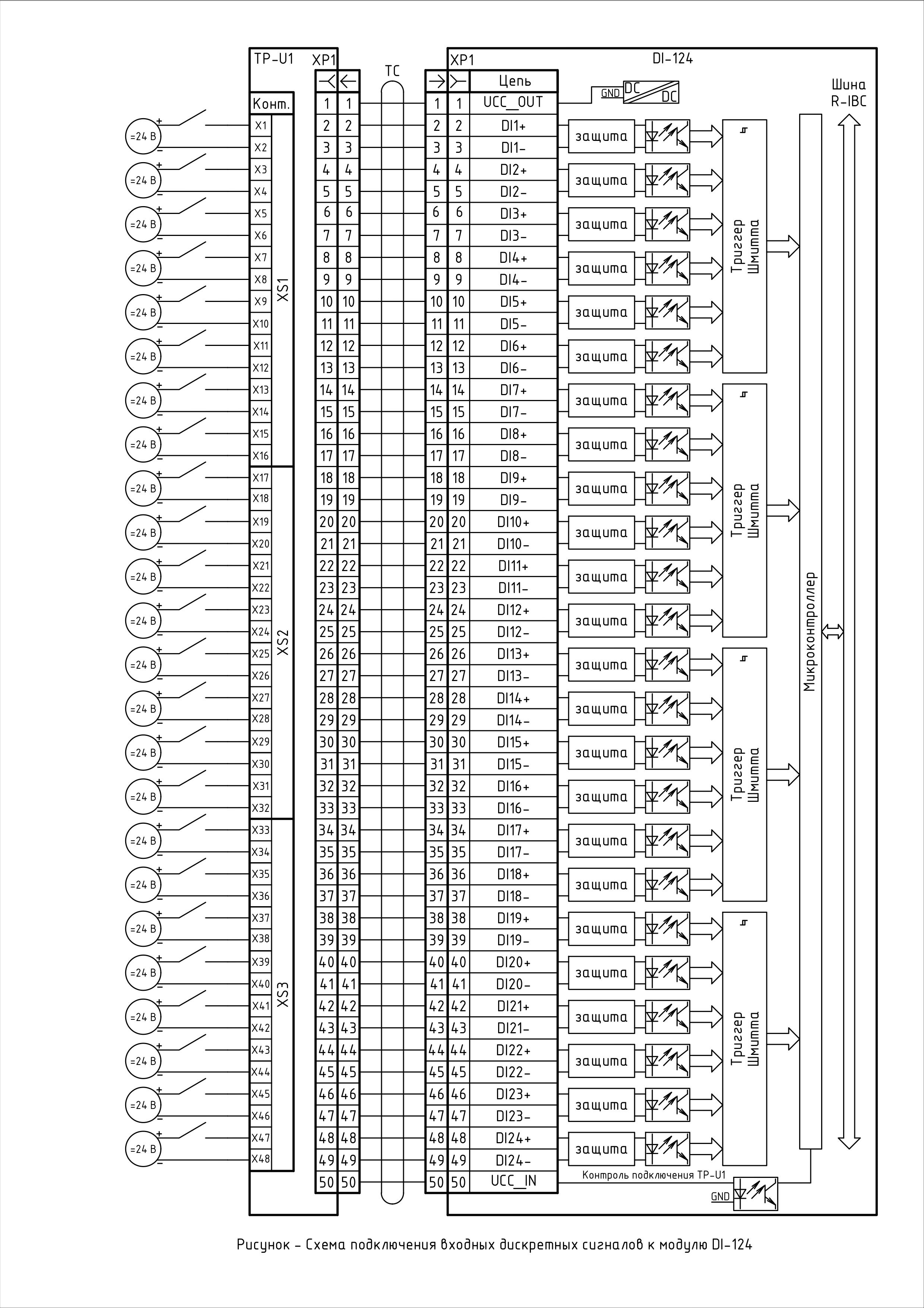

Для подключения датчика к модулю используется терминальная универсальная панель TP‑U1. Каждый канал имеет два выделенных контакта:
«Дискретный вход X. Положительный» — клемма для подключения положительного полюса датчика;
«Дискретный вход X. Отрицательный» — клемма для подключения отрицательного полюса датчика.
Здесь X — порядковый номер канала (от 1 до 24).
Алгоритм работы:
Внешний датчик формирует дискретный сигнал (логический «0» или «1»).
Сигнал подаётся на соответствующие контакты канала X панели TP‑U1.
Через оптопару сигнал передаётся во внутреннюю схему модуля, где происходит его обработка.
Гальваническая изоляция предотвращает проникновение помех и опасных потенциалов из входных цепей в основную систему.
Обработанный сигнал передаётся в ЦПУ для дальнейшей обработки и принятия решений.
Встроенное программное обеспечение ТШВГ.305659.188 комплект программного обеспечения для модуля дискретного ввода DI-124MK интегрировано в модуль дискретного ввода DI-124MK ТШВГ.426433.003 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения дискретных сигналов.
