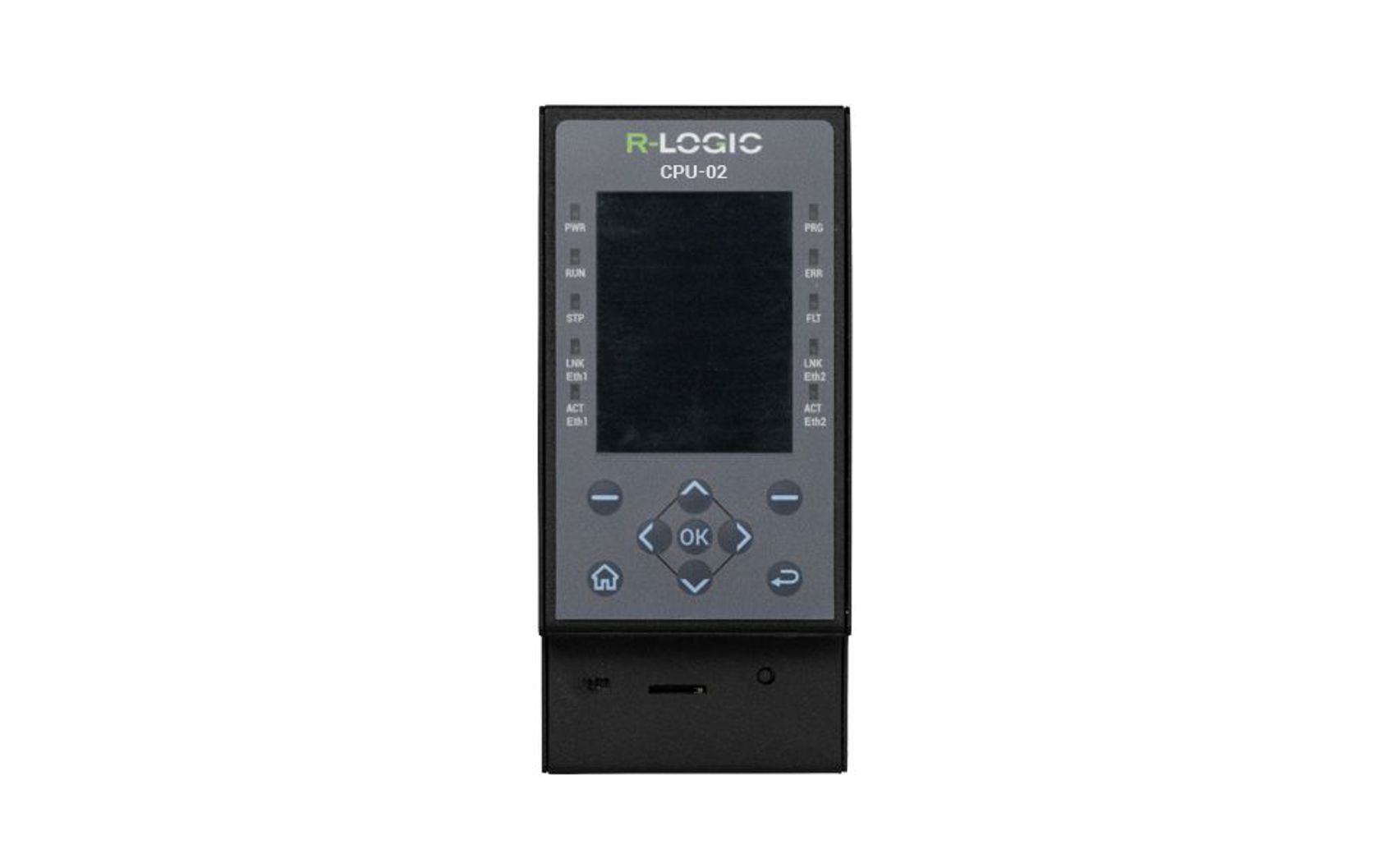

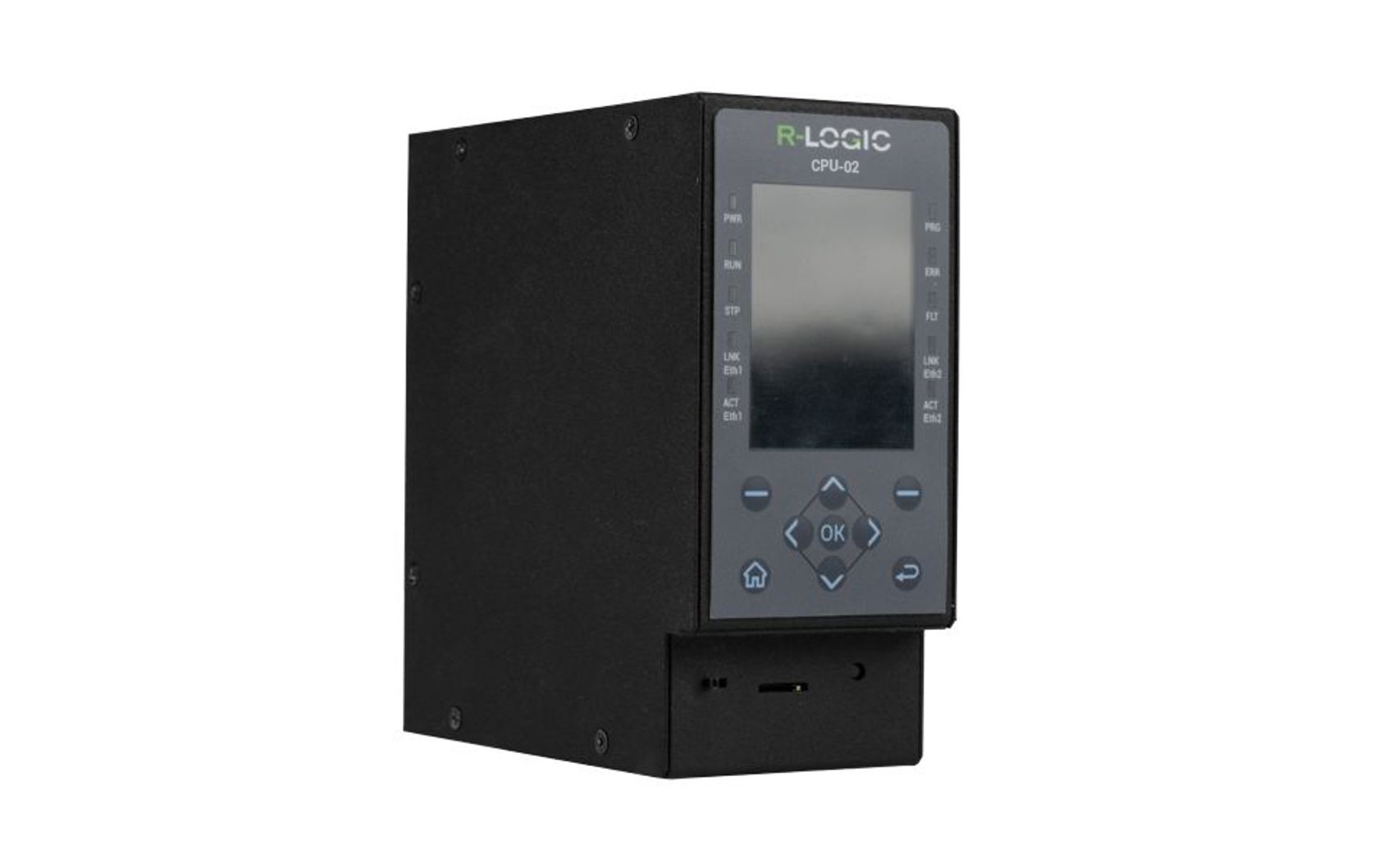

CPU-02MK

    Арт.: RBZ-548418
    R-LOGIC Стандарт Автоматизированные системы управления

    Модуль CPU-02MK предназначен для сбора, преобразования, обработки, хранения информации и выработки команд управления, а также для организации взаимодействия между оборудованием посредством коммуникационных модулей, имеющих следующие интерфейсы и протоколы связи: Ethernet TCP/IP, RS-485, RS-232, Modbus RTU, Modbus TCP, МЭК 870-5-101, МЭК 870-5-104 и МЭК 61850.

    Цена по запросу
    Где купить?

    Реализация связи с оборудованием посредством модулей коммуникации.
    Взамодействие с оборудованием посредством коммуникационных модулей релизованы с поддержкой интерфейсов:
    - Ethernet TCP/IP
    - RS 232/485
    и промышленных протоколов:
    - Modbus RTU/TCP
    - МЭК 870-5-101
    - МЭК 870-5-104
    - МЭК 61850

    В состав модуля входит:

    - цветной ЖК экран
    - встроенные часы реального времени
    - слот для установки карт памяти формата SD
    - трехпозиционный переключатель режима работы

    Встроенное программное обеспечение ТШВГ.305659.220 комплект программного обеспечения для микроконтроллера модуля центрального процессорного устройства CPU-02MK, ТШВГ.305659.218 Комплект системного программного обеспечения для модуля центрального процессорного устройства CPU-02 интегрировано в модуль Модуль центрального процессорного устройства CPU-02MK ТШВГ.426471.007 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для сбора, преобразования, обработки, хранения информации и выработки команд управления, а также для обеспечения взаимодействия между оборудованием посредством коммуникационных модулей, имеющих следующие интерфейсы и протоколы связи: Ethernet TCP/IP, RS-485, RS-232, Modbus RTU, Modbus TCP, МЭК 870-5-101, МЭК 870-5-104 и МЭК 61850.

    Параметры центрального процессора
    ТаблицаДиапазонов: Модель процессора: RK3568;Производитель: Rockchip Electronics Co.;Количество ядер Cortex™-A55: 4;Макс. тактовая частота ядер Cortex™-A55, МГц: 2000
    ОЗУ
    4 Гбайт
    ПЗУ
    eMMC 16 Гбайт
    Наличие экрана
    Есть
    Разрешение экрана
    340х240
    Наличие кнопок управления для навигации по графическому меню
    Есть
    Наличие переключателя "Стоп-Работа-Программирование"
    Есть
    Накопитель SSD для хранения данных прикладных ПО
    Есть
    Объем накопителя SSD, Гб, не менее
    128
    Слот для установки SD-карт
    Есть
    Количество интерфейсов Ethernet
    2
    Поддерживаемый протокол передачи данных
    Modbus TCP, MQTT, HTTP, SNTP, OPC UA

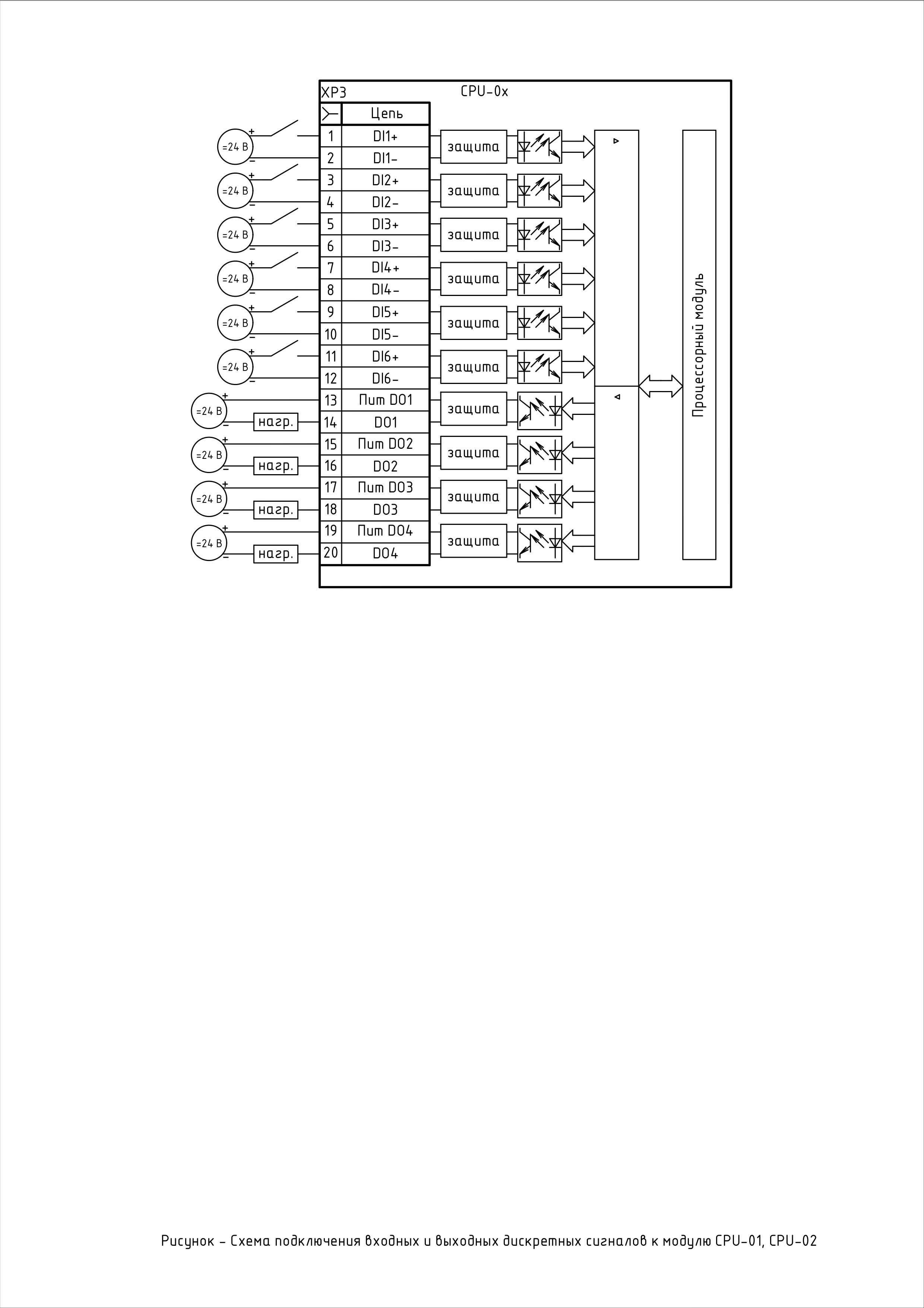

    Конфигурация гальванической изоляции каналов дискретного ввода-вывода
    Все каналы имеют индивидуальную изоляцию
    Количество дискретных каналов ввода
    6
    Количество дискретных каналов вывода
    4
    Режим работы канала ввода
    Цифровой вход типа 3 по ГОСТ IEC 61131-2
    Минимальный период опроса, мс
    15
    Номинальное входное напряжение канала ввода, В
    24
    Максимальное входное напряжение канала ввода, В
    30
    Гарантированное напряжение логической "1" ( состояние "ВКЛ") канала ввода, В
    11 ... 30
    Гарантированное напряжение логического "0" ( состояние "ВЫКЛ") канала ввода, В
    0 ... 5
    Номинальное коммутироемое напряжение(AC/DC) канала вывода, В
    24
    Максимальное коммутироемое напряжение канала вывода, В
    30
    Максимальная частота переключения канала вывода, Гц
    200
    Встроенные часы реального времени
    Есть
    Тип элемента питания для поддержки работы часов реального времени
    Ионистр
    Максимальное падение напряжения в состоянии "1", В, не более
    1,5
    Максимальная потребляемая мощность, Вт, не более
    10
    Масса, кг, не более
    1.3
    Материал корпуса
    Металл
    Цвет корпуса
    Черный
    Параметр Значение
    Параметры центрального процессора Модель процессора: RK3568
    Производитель: Rockchip Electronics Co.
    Количество ядер Cortex™-A55: 4
    Макс. тактовая частота ядер Cortex™-A55, МГц: 2000
    ОЗУ 4 Гбайт
    ПЗУ eMMC 16 Гбайт
    Наличие экрана Есть
    Разрешение экрана 340х240
    Наличие кнопок управления для навигации по графическому меню Есть
    Наличие переключателя "Стоп-Работа-Программирование" Есть
    Накопитель SSD для хранения данных прикладных ПО Есть
    Объем накопителя SSD, Гб, не менее 128
    Слот для установки SD-карт Есть
    Количество интерфейсов Ethernet 2
    Поддерживаемый протокол передачи данных Modbus TCP, MQTT, HTTP, SNTP, OPC UA
    Конфигурация гальванической изоляции каналов дискретного ввода-вывода Все каналы имеют индивидуальную изоляцию
    Количество дискретных каналов ввода 6
    Количество дискретных каналов вывода 4
    Режим работы канала ввода Цифровой вход типа 3 по ГОСТ IEC 61131-2
    Минимальный период опроса, мс 15
    Номинальное входное напряжение канала ввода, В 24
    Максимальное входное напряжение канала ввода, В 30
    Гарантированное напряжение логической "1" ( состояние "ВКЛ") канала ввода, В 11 ... 30
    Гарантированное напряжение логического "0" ( состояние "ВЫКЛ") канала ввода, В 0 ... 5
    Номинальное коммутироемое напряжение(AC/DC) канала вывода, В 24
    Максимальное коммутироемое напряжение канала вывода, В 30
    Максимальная частота переключения канала вывода, Гц 200
    Встроенные часы реального времени Есть
    Тип элемента питания для поддержки работы часов реального времени Ионистр
    Максимальное падение напряжения в состоянии "1", В, не более 1,5
    Максимальная потребляемая мощность, Вт, не более 10
    Масса, кг, не более 1.3
    Материал корпуса Металл
    Цвет корпуса Черный
