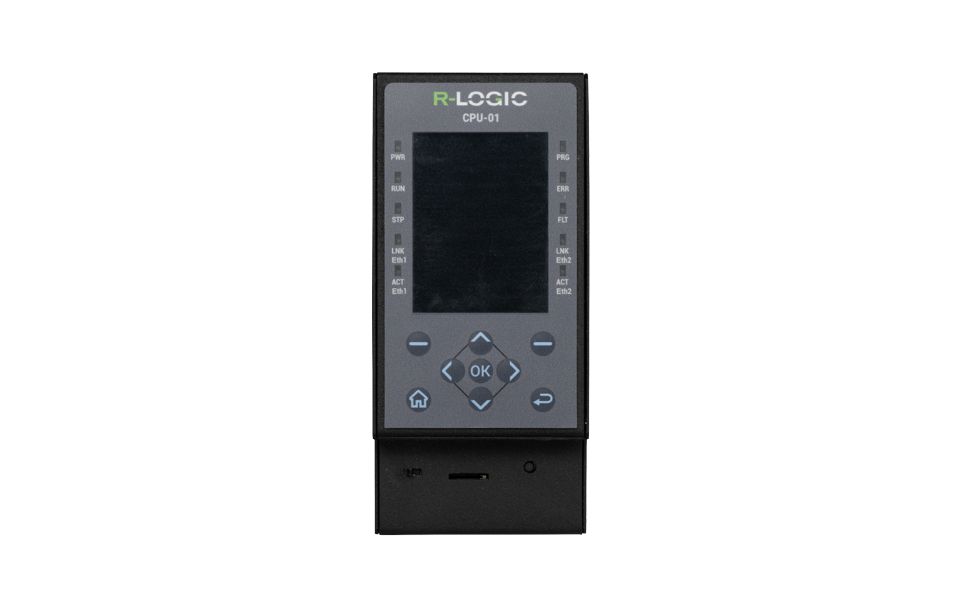

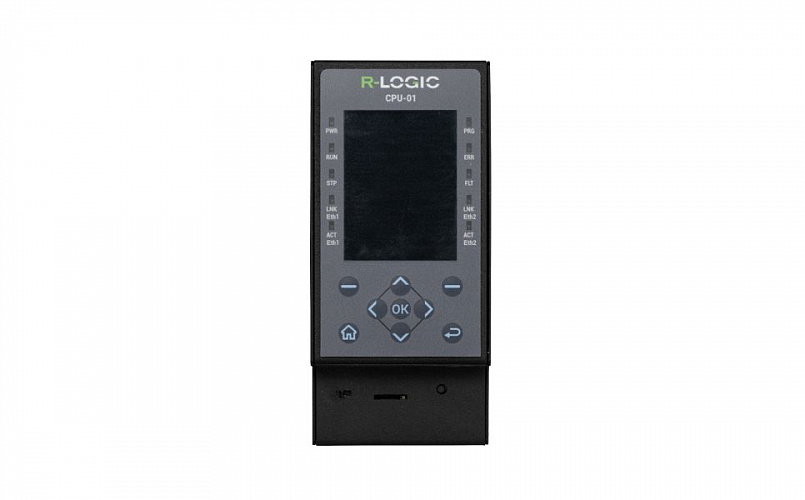

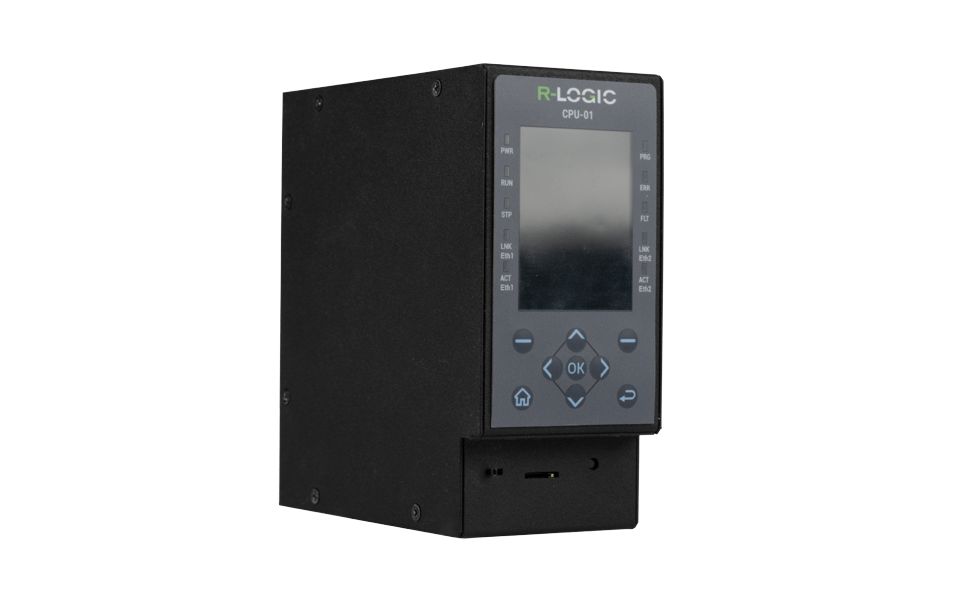

Модуль ЦПУ предназначен для сбора, преобразования, обработки, хранения информации и выработки команд управления, а также для организации взаимодействия между оборудованием посредством коммуникационных модулей, имеющих следующие интерфейсы и протоколы связи: Ethernet TCP/IP, RS-485, RS-232, Modbus RTU, Modbus TCP, МЭК 870-5-101, МЭК 870-5-104 и МЭК 61850.
Организация взаимодейтсвия с обородуванием посредством коммуникационных модулей
Взамодействие с оборудованием посредством коммуникационных модулей релизованы с поддержкой интерфейсов:
- Ethernet TCP/IP
- RS 232/485
и промышленных протоколов:
- Modbus RTU/TCP
- МЭК 870-5-101
- МЭК 870-5-104
- МЭК 61850
В состав модуля входит:
- цветной ЖК экран
- встроенные часы реального времени
- слот для установки карт памяти формата SD
- трехпозиционный переключатель режима работы
| Параметр | Значение |
|---|---|
| Цвет корпуса | Черный |
| Максимальная потребляемая мощность, Вт, не более | 10 |
| Разрешение экрана | 340х240 |
| ПЗУ | NAND Flash 512 МБайт, NOR Flash 16 Мбайт |
| Наличие экрана | Есть |
| Объем накопителя SSD, Гб, не менее | 128 |
| Слот для установки SD-карт | Есть |
| Количество интерфейсов Ethernet | 2 |
| Поддерживаемый протокол передачи данных | Modbus TCP, MQTT, HTTP, SNTP |
| Конфигурация гальванической изоляции каналов дискретного ввода-вывода | Все каналы имеют индивидуальную изоляцию |

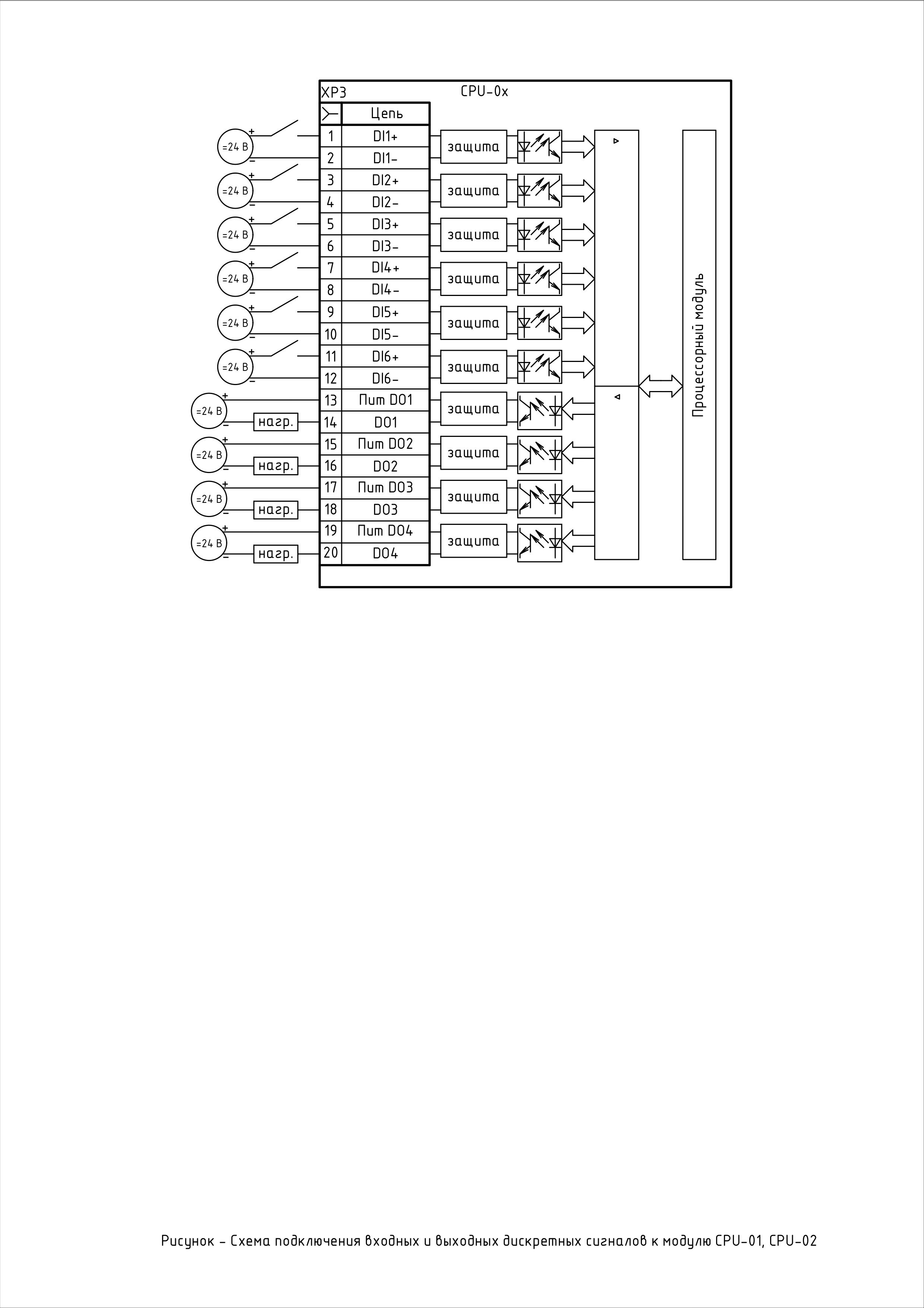

| Количество дискретных каналов ввода | 6 |
| Количество дискретных каналов вывода | 4 |
| Режим работы канала ввода | Цифровой вход типа 3 по ГОСТ IEC 61131-2 |
| Минимальный период опроса, мс | 15 |
| Номинальное входное напряжение канала ввода, В | 24 |
| Максимальное входное напряжение канала ввода, В | 30 |
| Гарантированное напряжение логической "1" ( состояние "ВКЛ") канала ввода, В | 11 ... 30 |
| Гарантированное напряжение логического "0" ( состояние "ВЫКЛ") канала ввода, В | 0 ... 5 |
| Номинальное коммутироемое напряжение(AC/DC) канала вывода, В | 24 |
| Максимальное коммутироемое напряжение канала вывода, В | 30 |
| Максимальная частота переключения канала вывода, Гц | 200 |
| Тип элемента питания для поддержки работы часов реального времени | Ионистр |
| Наличие переключателя "Стоп-Работа-Программирование" | Есть |
| Материал корпуса | Металл |
| Накопитель SSD для хранения данных прикладных ПО | Есть |
| Наличие кнопок управления для навигации по графическому меню | Есть |
| Максимальное падение напряжения в состоянии "1", В, не более | 1,5 |
| Параметры центрального процессора | Модель процессора: БАЙКАЛ Т1000 |
| Производитель: АО «БАЙКАЛ ЭЛЕКТРОНИКС», Россия | |
| Количество ядер: 2 | |
| Макс. тактовая частота, МГц: 1200 | |
| ОЗУ | 2 Гбайт |
| Масса, кг, не более | 1.3 |
