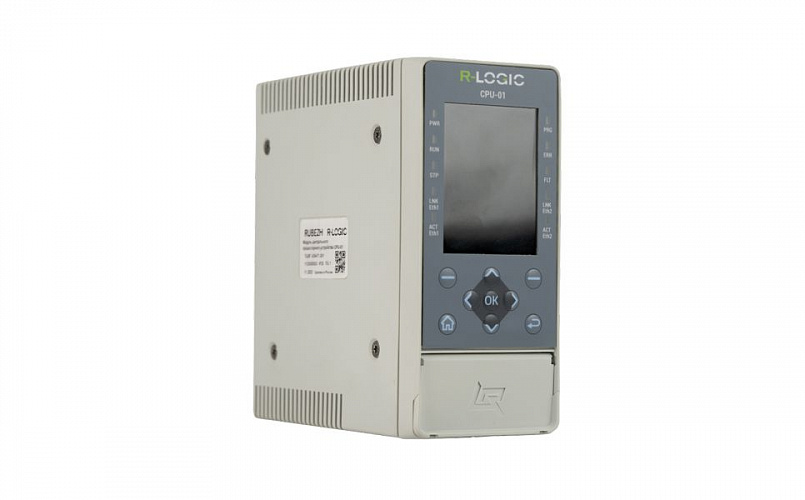

CPU-01

    Арт.: RBZ-524910
    R-LOGIC Стандарт Автоматизированные системы управления

    Модуль CPU-01 предназначен для сбора, преобразования, обработки, хранения информации и выработки команд управления, а также для организации взаимодействия между оборудованием посредством коммуникационных модулей, имеющих следующие интерфейсы и протоколы связи: Ethernet TCP/IP, RS-485, RS-232, Modbus RTU, Modbus TCP, МЭК 870-5-101, МЭК 870-5-104 и МЭК 61850.

    Цена по запросу
    Где купить?

    Реализация связи с оборудованием посредством модулей коммуникации.
    Взамодействие с оборудованием посредством коммуникационных модулей релизованы с поддержкой интерфейсов:
    - Ethernet TCP/IP
    - RS 232/485
    и промышленных протоколов:
    - Modbus RTU/TCP
    - МЭК 870-5-101
    - МЭК 870-5-104
    - МЭК 61850

    В состав модуля входит:

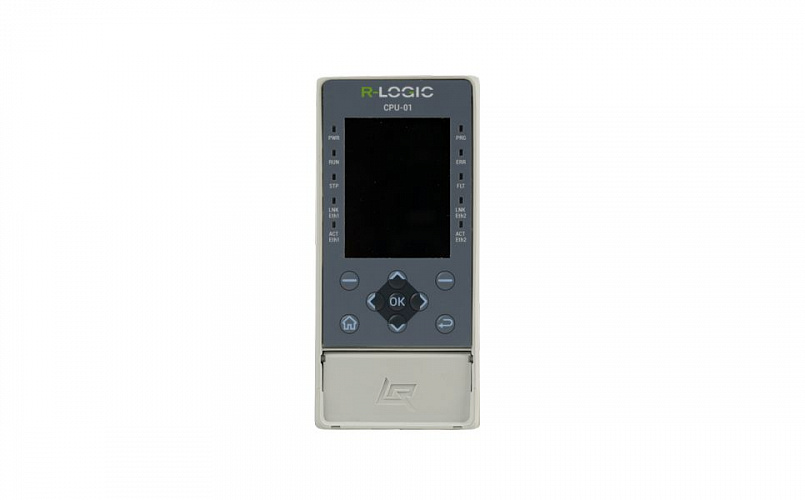

    - цветной ЖК экран
    - встроенные часы реального времени
    - слот для установки карт памяти формата SD
    - трехпозиционный переключатель режима работы

    Встроенное программное обеспечение ТШВГ.305659.187 комплект программного обеспечения для микроконтроллера модуля центрального процессорного устройства CPU-01, ТШВГ.305659.204 комплект системного программного обеспечения для модуля центрального процессорного устройства CPU-01 интегрировано в модуль центрального процессорного устройства CPU-01 ТШВГ.426471.001 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для сбора, преобразования, обработки, хранения информации и выработки команд управления, а также для обеспечения взаимодействия между оборудованием посредством коммуникационных модулей, имеющих следующие интерфейсы и протоколы связи: Ethernet TCP/IP, RS-485, RS-232, Modbus RTU, Modbus TCP, МЭК 870-5-101, МЭК 870-5-104 и МЭК 61850.

    Параметры центрального процессора
    ТаблицаДиапазонов: Модель процессора: БАЙКАЛ Т1000;Производитель: АО «БАЙКАЛ ЭЛЕКТРОНИКС», Россия;Количество ядер: 2;Макс. тактовая частота, МГц: 1200
    ОЗУ
    2 Гбайт
    ПЗУ
    NAND Flash 512 МБайт, NOR Flash 16 Мбайт
    Наличие экрана
    Есть
    Разрешение экрана
    340х240
    Наличие кнопок управления для навигации по графическому меню
    Есть
    Наличие переключателя "Стоп-Работа-Программирование"
    Есть
    Накопитель SSD для хранения данных прикладных ПО
    Есть
    Объем накопителя SSD, Гб, не менее
    128
    Слот для установки SD-карт
    Есть
    Количество интерфейсов Ethernet
    2
    Поддерживаемый протокол передачи данных
    Modbus TCP, MQTT, HTTP, SNTP, OPC UA

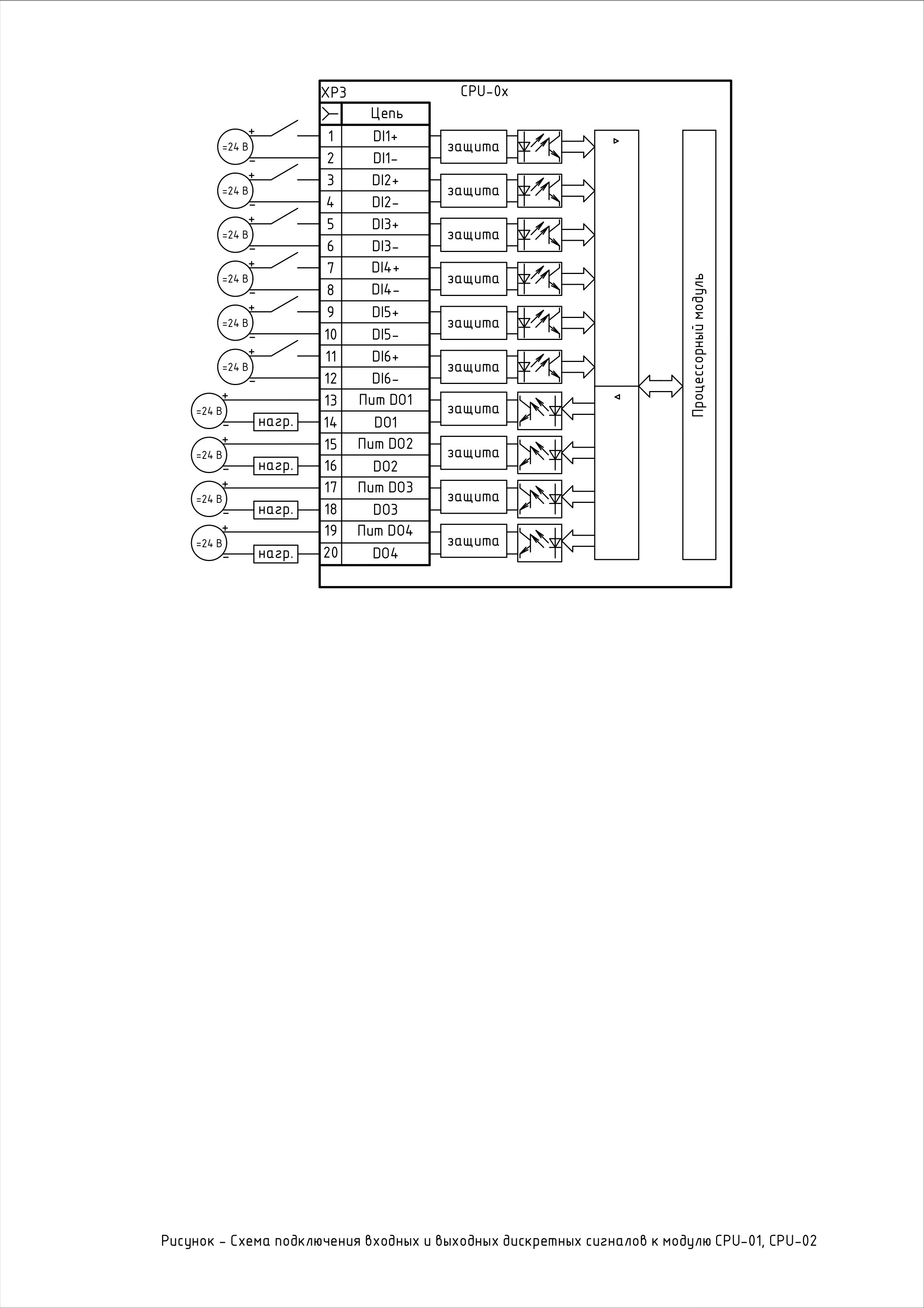

    Конфигурация гальванической изоляции каналов дискретного ввода-вывода
    Все каналы имеют индивидуальную изоляцию
    Количество дискретных каналов ввода
    6
    Количество дискретных каналов вывода
    4
    Режим работы канала ввода
    Цифровой вход типа 3 по ГОСТ IEC 61131-2
    Минимальный период опроса, мс
    15
    Номинальное входное напряжение канала ввода, В
    24
    Максимальное входное напряжение канала ввода, В
    30
    Гарантированное напряжение логической "1" ( состояние "ВКЛ") канала ввода, В
    11 ... 30
    Гарантированное напряжение логического "0" ( состояние "ВЫКЛ") канала ввода, В
    0 ... 5
    Номинальное коммутироемое напряжение(AC/DC) канала вывода, В
    24
    Максимальное коммутироемое напряжение канала вывода, В
    30
    Максимальная частота переключения канала вывода, Гц
    100
    Встроенные часы реального времени
    Есть
    Тип элемента питания для поддержки работы часов реального времени
    Ионистр
    Максимальное падение напряжения в состоянии "1", В, не более
    1,5
    Максимальная потребляемая мощность, Вт, не более
    10
    Масса, кг, не более
    0.9
    Материал корпуса
    Пластмасса
    Цвет корпуса
    Светло-серый
    Параметр Значение
    Параметры центрального процессора Модель процессора: БАЙКАЛ Т1000
    Производитель: АО «БАЙКАЛ ЭЛЕКТРОНИКС», Россия
    Количество ядер: 2
    Макс. тактовая частота, МГц: 1200
    ОЗУ 2 Гбайт
    ПЗУ NAND Flash 512 МБайт, NOR Flash 16 Мбайт
    Наличие экрана Есть
    Разрешение экрана 340х240
    Наличие кнопок управления для навигации по графическому меню Есть
    Наличие переключателя "Стоп-Работа-Программирование" Есть
    Накопитель SSD для хранения данных прикладных ПО Есть
    Объем накопителя SSD, Гб, не менее 128
    Слот для установки SD-карт Есть
    Количество интерфейсов Ethernet 2
    Поддерживаемый протокол передачи данных Modbus TCP, MQTT, HTTP, SNTP, OPC UA
    Конфигурация гальванической изоляции каналов дискретного ввода-вывода Все каналы имеют индивидуальную изоляцию
    Количество дискретных каналов ввода 6
    Количество дискретных каналов вывода 4
    Режим работы канала ввода Цифровой вход типа 3 по ГОСТ IEC 61131-2
    Минимальный период опроса, мс 15
    Номинальное входное напряжение канала ввода, В 24
    Максимальное входное напряжение канала ввода, В 30
    Гарантированное напряжение логической "1" ( состояние "ВКЛ") канала ввода, В 11 ... 30
    Гарантированное напряжение логического "0" ( состояние "ВЫКЛ") канала ввода, В 0 ... 5
    Номинальное коммутироемое напряжение(AC/DC) канала вывода, В 24
    Максимальное коммутироемое напряжение канала вывода, В 30
    Максимальная частота переключения канала вывода, Гц 100
    Встроенные часы реального времени Есть
    Тип элемента питания для поддержки работы часов реального времени Ионистр
    Максимальное падение напряжения в состоянии "1", В, не более 1,5
    Максимальная потребляемая мощность, Вт, не более 10
    Масса, кг, не более 0.9
    Материал корпуса Пластмасса
    Цвет корпуса Светло-серый
