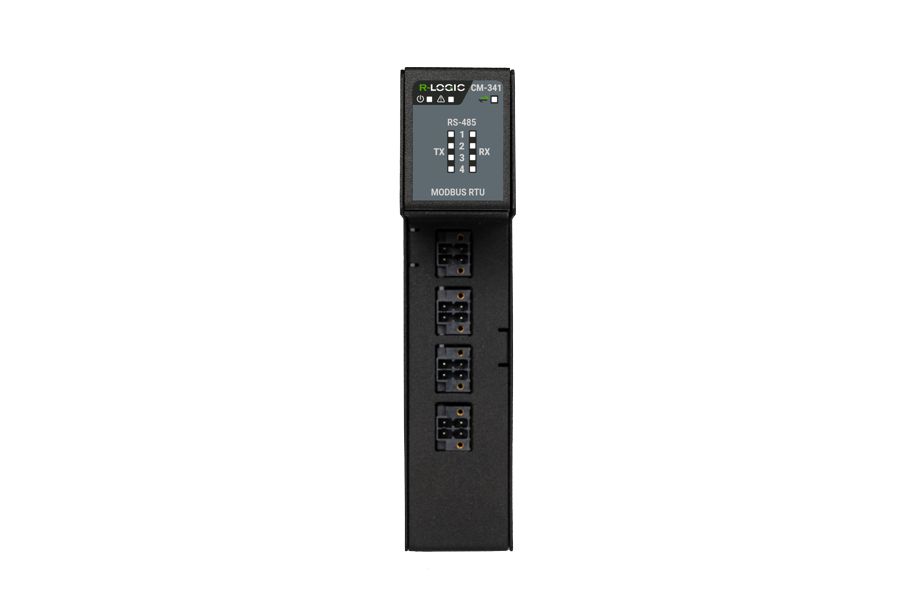

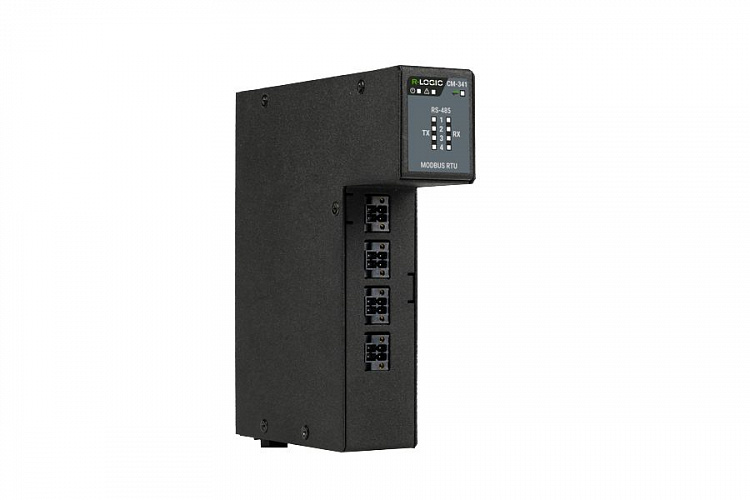

CM-341MK

    Арт.: RBZ-548434
    ПЛК R-LOGIC Стандарт Автоматизированные системы управления

    Коммуникационный модуль CM-341MK имеет 4 независимых порта и используется подключения устройств по интерфейсу RS-485, обеспечивает обмен данными по протоколу Modbus RTU.

    Цена по запросу
    Где купить?

    Коммуникационный модуль CM-341MK имеет 4 независимых порта и используется подключения устройств по интерфейсу RS-485.

    Самодиагностика:

    1) Определение наличия связи с устройством;
    2) Определение температуры внутри корпуса;
    3) Определение наличия связи с модулем ЦПУ.

    Встроенное программное обеспечение ТШВГ.305659.184 комплект программного обеспечения для модулей коммуникационных CM-34X интегрировано в модуль коммуникационный CM-341 ТШВГ.426477.028 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для подключения устройств по интерфейсу RS-485, обеспечения обмена данными: 1) без протокола; 2) по протоколу Modbus RTU; 3) по протоколу МЭК 60870-5-101.

    Цвет корпуса
    Черный
    Минимальное выходное дифференциальное напряжение (между линиями А и В) передатчика порта RS-485 при сопротивлении нагрузки 54 Ом, В
    1,5
    Максимальное выходное дифференциальное напряжение (между линиями А и В) передатчика порта RS-485 при сопротивлении нагрузки 54 Ом, В
    3
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Поддерживаемый протокол передачи данных
    Modbus RTU
    Гальваническая развязка порта связи, кВ
    1,5
    Средняя потребляемая мощность, Вт
    1.2
    Поддерживаемый коммуникационный интерфейс
    RS-485
    Материал корпуса
    Металл
    Количество интерфейсных разъемов, шт
    4
    Чувствительность приемника порта RS-485, мВ
    ±200
    Минимальное входное сопротивление приемника порта RS-485, кОм
    96
    Максимальный ток КЗ выхода RS-485, мА
    250
    Потребляемая мощность модуля в рабочем режиме при напряжении питания 24 В, Вт, не более
    2
    Конфигурация гальванической изоляции портов
    Все порты имеют индивидуальную изоляцию
    Масса, кг, не более
    0.7
    Параметр Значение
    Цвет корпуса Черный
    Минимальное выходное дифференциальное напряжение (между линиями А и В) передатчика порта RS-485 при сопротивлении нагрузки 54 Ом, В 1,5
    Максимальное выходное дифференциальное напряжение (между линиями А и В) передатчика порта RS-485 при сопротивлении нагрузки 54 Ом, В 3
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Поддерживаемый протокол передачи данных Modbus RTU
    Гальваническая развязка порта связи, кВ 1,5
    Средняя потребляемая мощность, Вт 1.2
    Поддерживаемый коммуникационный интерфейс RS-485
    Материал корпуса Металл
    Количество интерфейсных разъемов, шт 4
    Чувствительность приемника порта RS-485, мВ ±200
    Минимальное входное сопротивление приемника порта RS-485, кОм 96
    Максимальный ток КЗ выхода RS-485, мА 250
    Потребляемая мощность модуля в рабочем режиме при напряжении питания 24 В, Вт, не более 2
    Конфигурация гальванической изоляции портов Все порты имеют индивидуальную изоляцию
    Масса, кг, не более 0.7
