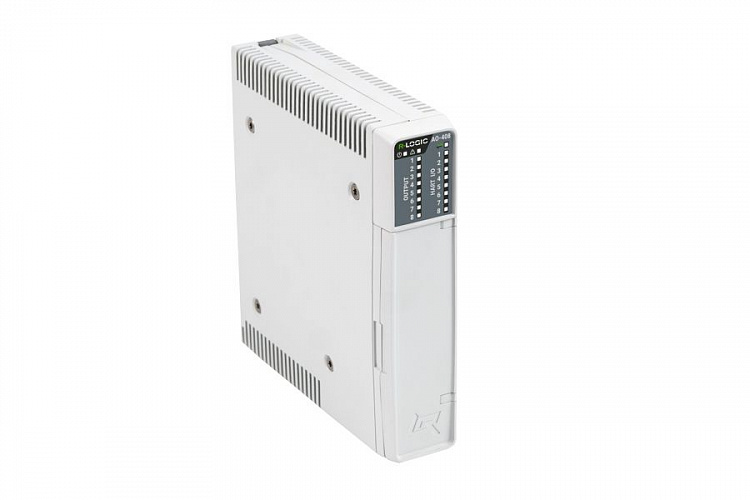

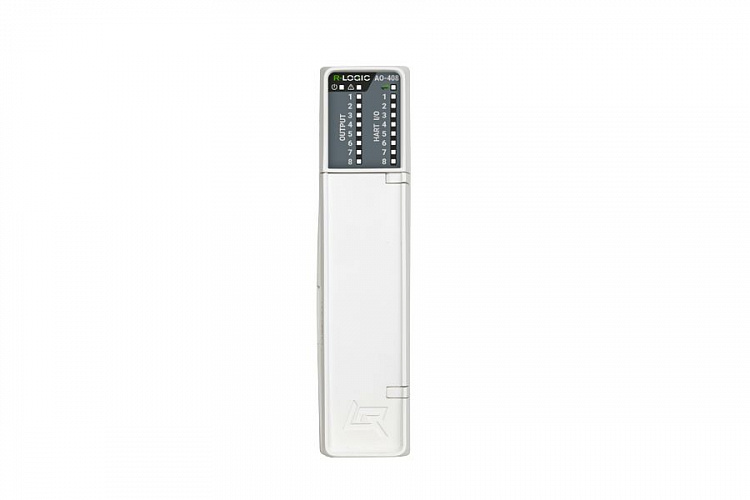

AO-408HA

    Арт.: RBZ-716607
    R-LOGIC Стандарт Автоматизированные системы управления

    Модуль вывода аналоговых сигналов AO-408HA предназначен для формирования унифицированных сигналов силы постоянного тока с поддержкой протокола HART в диапазоне от 4 до 20 мА.

    Цена по запросу
    Где купить?

    Модуль вывода аналоговых сигналов AO-408HA предназначен для вывода восьми аналоговых унифицированных сигналов постоянного тока в диапазонах от 4 до 20 мА с поддержкой протокола HART.

    Функции самодиагностики:
    1) Определение наличия связи с АЦП;
    2) Определение температуры внутри корпуса;
    3) Определение наличия связи с модулем ЦПУ.

    Встроенное программное обеспечение ТШВГ.305659.215 комплект программного обеспечения для модуля аналогового вывода AO-408HA интегрировано в модуль аналогового вывода AO-408HA ТШВГ.426435.002-01 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения формирования унифицированных сигналов силы постоянного тока с поддержкой протокола HART.

    Количество каналов
    8
    Типы создаваемых сигналов
    Унифицированные сигналы силы постоянного тока
    Поддержка протокола HART
    Есть
    Рабочие диапазоны в режиме выдачи сигналов силы постоянного тока
    от 4 до 20 мА
    Разрядность ЦАП, бит, не менее
    16
    Предел допускаемой основной погрешности, % от диапазона измерений
    ± 0,05
    Пределы допускаемой дополнительной приведенной погрешности, %/°C
    ±0,0025
    Конфигурация гальванической изоляции каналов ввода
    Все каналы имеют индивидуальную изоляцию
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
    0,5
    Максимальное значение импеданса нагрузки в режиме формирования сигналов постоянного тока, Ом
    600
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Состояние выходов после включения питания до старта ПО или при отказе МЦП
    Конфигурируется по каждому входу: предустановленное или последнее значение
    Максимальная потребляемая мощность, Вт, не более
    5
    Средняя потребляемая мощность, Вт
    4.75
    Масса, кг, не более
    0.5
    Материал корпуса
    Пластмасса
    Цвет корпуса
    Светло-серый
    Параметр Значение
    Количество каналов 8
    Типы создаваемых сигналов Унифицированные сигналы силы постоянного тока
    Поддержка протокола HART Есть
    Рабочие диапазоны в режиме выдачи сигналов силы постоянного тока от 4 до 20 мА
    Разрядность ЦАП, бит, не менее 16
    Предел допускаемой основной погрешности, % от диапазона измерений ± 0,05
    Пределы допускаемой дополнительной приведенной погрешности, %/°C ±0,0025
    Конфигурация гальванической изоляции каналов ввода Все каналы имеют индивидуальную изоляцию
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
    Максимальное значение импеданса нагрузки в режиме формирования сигналов постоянного тока, Ом 600
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Состояние выходов после включения питания до старта ПО или при отказе МЦП Конфигурируется по каждому входу: предустановленное или последнее значение
    Максимальная потребляемая мощность, Вт, не более 5
    Средняя потребляемая мощность, Вт 4.75
    Масса, кг, не более 0.5
    Материал корпуса Пластмасса
    Цвет корпуса Светло-серый

      Кабели соединительные

      Наименование Длина, м Разъем 2- го конца кабеля Разъем 1- го конца кабеля
      ТС-31 1,5 IDC Угловой вниз IDC угловой вниз
      ТС-21 1,5 IDC Угловой вверх IDC угловой вниз
      ТС-11 1,5 IDC Прямой IDC угловой вниз
      TC-01 1,5 Оконцованные линии без разъема IDC угловой вниз

      Терминальные панели

      Наименование Подключаемые модули
      TP-U1 AI-116, AI-208, AI-416, AO-108, AO-408, DI-124, DO-132
