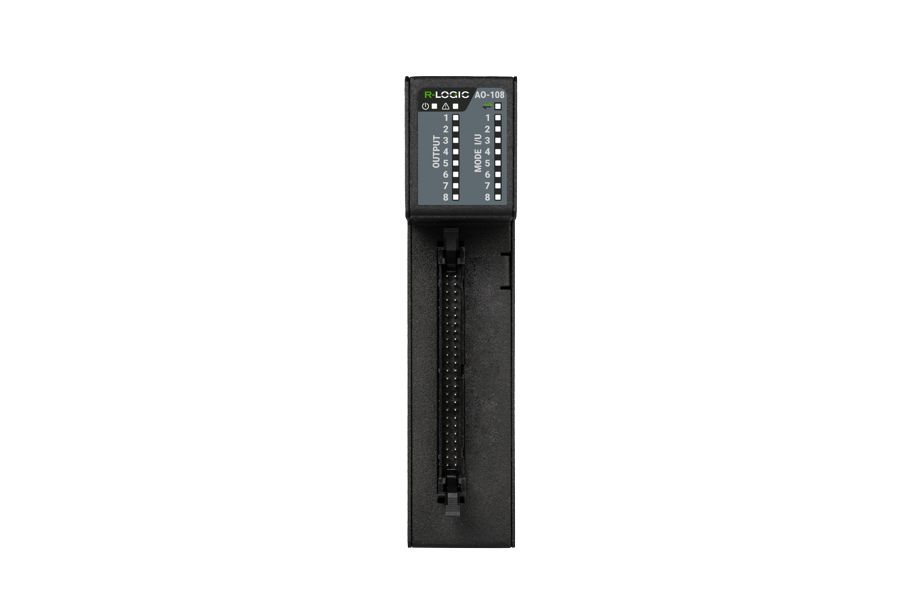

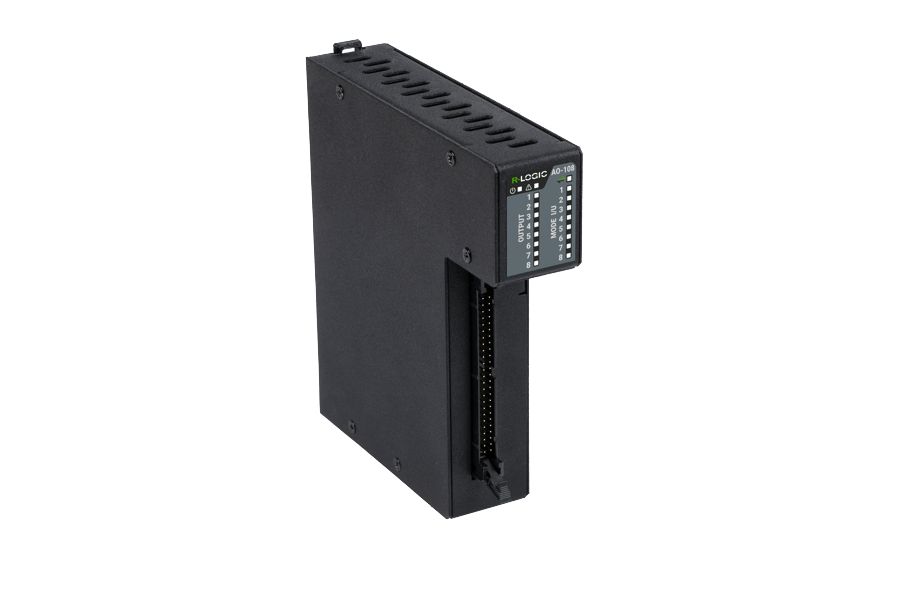

AO-108MK

    Арт.: RBZ-548449
    R-LOGIC Стандарт Автоматизированные системы управления

    Модуль аналогового вывода AO-108MK имеет 8 каналов и предназначен для формирования унифицированных сигналов напряжения постоянного тока и унифицированных сигналов силы постоянного тока с возможностью подключения активных датчиков.

    Цена по запросу
    Где купить?

    Модуль вывода аналоговых сигналов AO-108MK предназначен для формирования:

    Унифицированных сигналов напряжения постоянного тока в диапазонах:
    - от минус 5 до плюс 5 В;
    - от минус 10 до плюс 10 В.

    Унифицированных сигналов силы постоянного тока с возможностью подключения
    активных датчиках в диапазонах:
    - от 0 до 20 мА;
    - от 4 до 20 мА.

    Функции самодиагностики:
    1) Определение наличия связи с АЦП;
    2) Определение температуры внутри корпуса;
    3) Определение выхода уровня входного сигнала за диапазон измерения

    Встроенное программное обеспечение ТШВГ.305659.198 комплект программного обеспечения для модуля аналогового вывода AO-108MK интегрировано в модуль аналогового вывода AO-108MK ТШВГ.426435.004 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для формирования унифицированных сигналов силы постоянного тока и напряжения постоянного тока.

    Количество каналов
    8
    Типы создаваемых сигналов
    Унифицированные сигналы силы постоянного тока, унифицированные сигналы напряжения постоянного тока
    Разрядность ЦАП, бит, не менее
    16
    Конфигурация гальванической изоляции каналов ввода
    Две группы по четыре канала
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений
    ±0,1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C
    ±0,005
    Максимальное значение импеданса нагрузки в режиме формирования сигналов постоянного тока, Ом
    600
    Минимальное значение импеданса нагрузки в режиме формирования напряжения постоянного тока, Ом, не менее
    10000
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Состояние выходов после включения питания до старта ПО или при отказе МЦП
    Конфигурируется по каждому входу: предустановленное или последнее значение
    Максимальная потребляемая мощность, Вт, не более
    5
    Средняя потребляемая мощность, Вт
    4.75
    Масса, кг, не более
    0.8
    Материал корпуса
    Металл
    Цвет корпуса
    Черный
    Параметр Значение
    Количество каналов 8
    Типы создаваемых сигналов Унифицированные сигналы силы постоянного тока, унифицированные сигналы напряжения постоянного тока
    Разрядность ЦАП, бит, не менее 16
    Конфигурация гальванической изоляции каналов ввода Две группы по четыре канала
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений ±0,1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C ±0,005
    Максимальное значение импеданса нагрузки в режиме формирования сигналов постоянного тока, Ом 600
    Минимальное значение импеданса нагрузки в режиме формирования напряжения постоянного тока, Ом, не менее 10000
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Состояние выходов после включения питания до старта ПО или при отказе МЦП Конфигурируется по каждому входу: предустановленное или последнее значение
    Максимальная потребляемая мощность, Вт, не более 5
    Средняя потребляемая мощность, Вт 4.75
    Масса, кг, не более 0.8
    Материал корпуса Металл
    Цвет корпуса Черный

      Кабели соединительные

      Наименование Длина, м Разъем 2- го конца кабеля Разъем 1- го конца кабеля
      ТС-31 1,5 IDC Угловой вниз IDC угловой вниз
      ТС-21 1,5 IDC Угловой вверх IDC угловой вниз
      ТС-11 1,5 IDC Прямой IDC угловой вниз
      TC-01 1,5 Оконцованные линии без разъема IDC угловой вниз

      Терминальные панели

      Наименование Подключаемые модули
      TP-U1 AI-116, AI-208, AI-416, AO-108, AO-408, DI-124, DO-132
