AO-108EMK

    Арт.: RBZ-716606
    ПЛК R-LOGIC Стандарт Автоматизированные системы управления

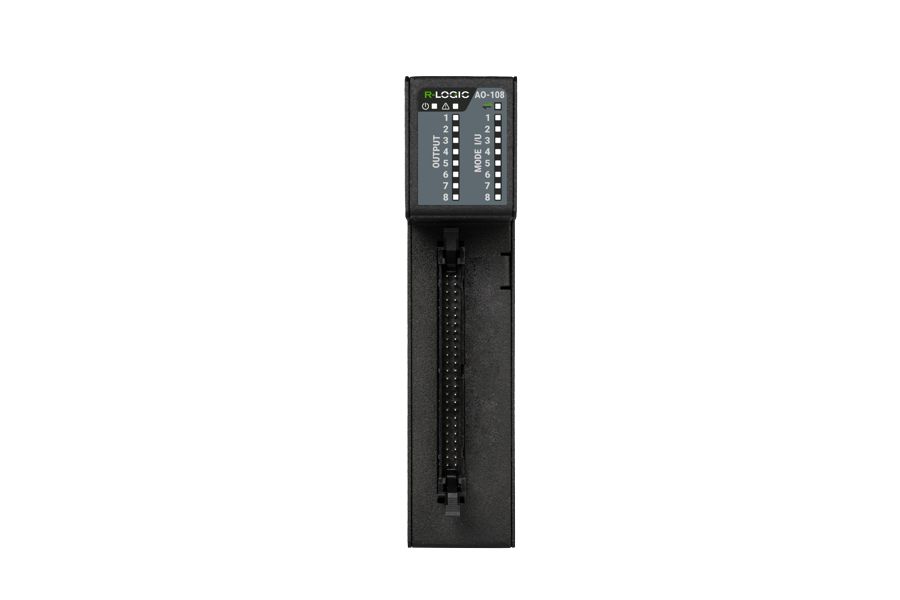

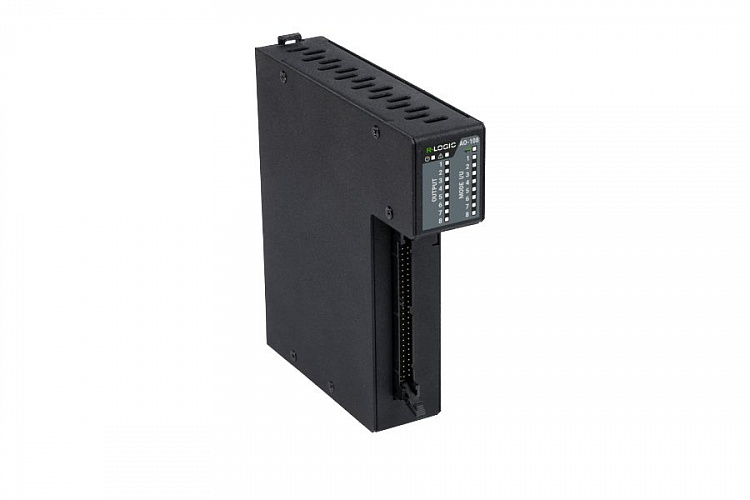

    Модуль аналогового вывода AO-108EMK имеет 8 каналов и предназначен для формирования унифицированных сигналов напряжения постоянного тока и унифицированных сигналов силы постоянного тока с возможностью подключения активных датчиков.

    Цена по запросу
    Где купить?

    Модуль вывода аналоговых сигналов AO-108EMK предназначен для формирования:

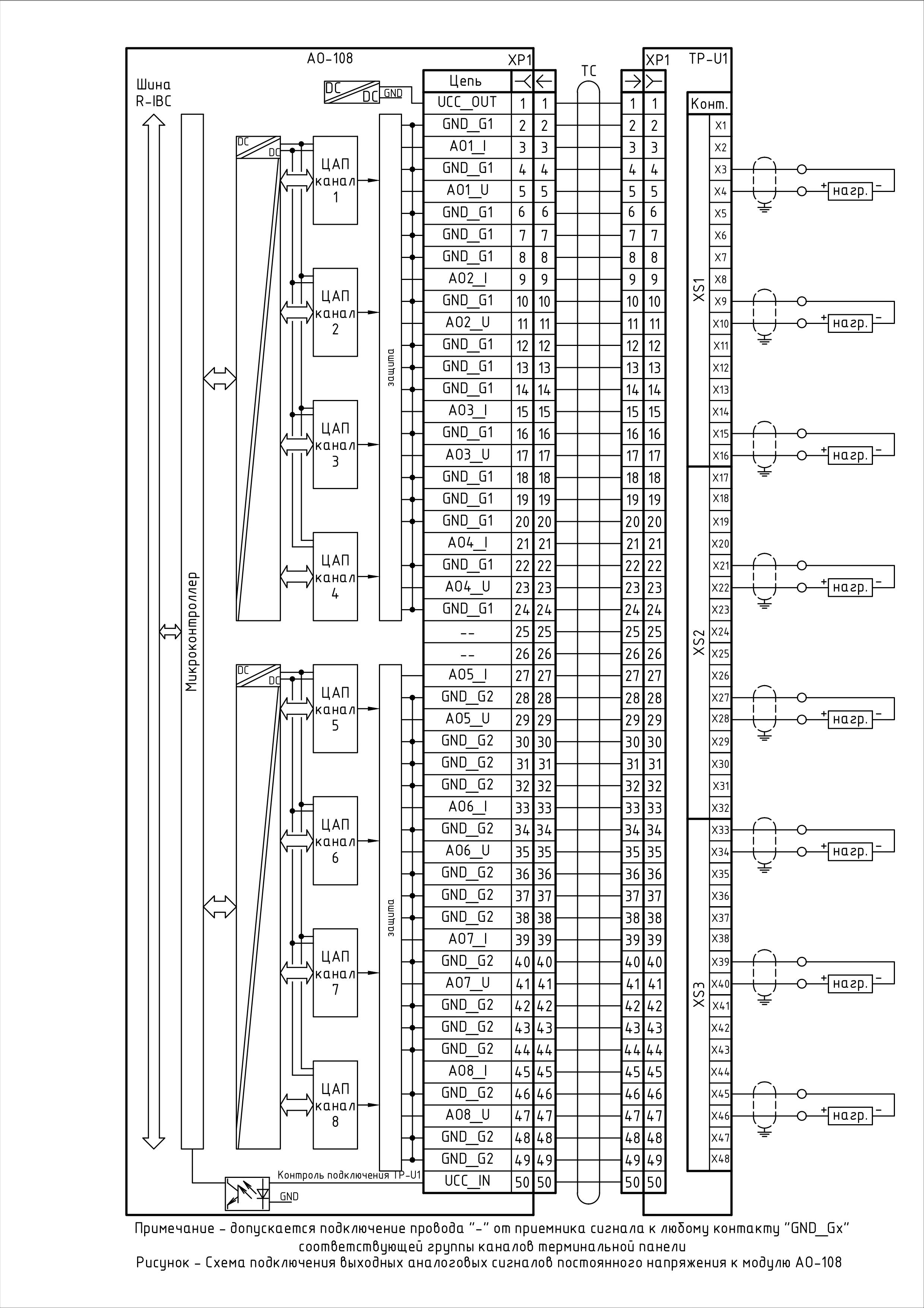

    Унифицированных сигналов напряжения постоянного тока в диапазонах:
    - От -10 до 10 В;
    - От 0 до 10 В;
    -От 1 до 5 В.

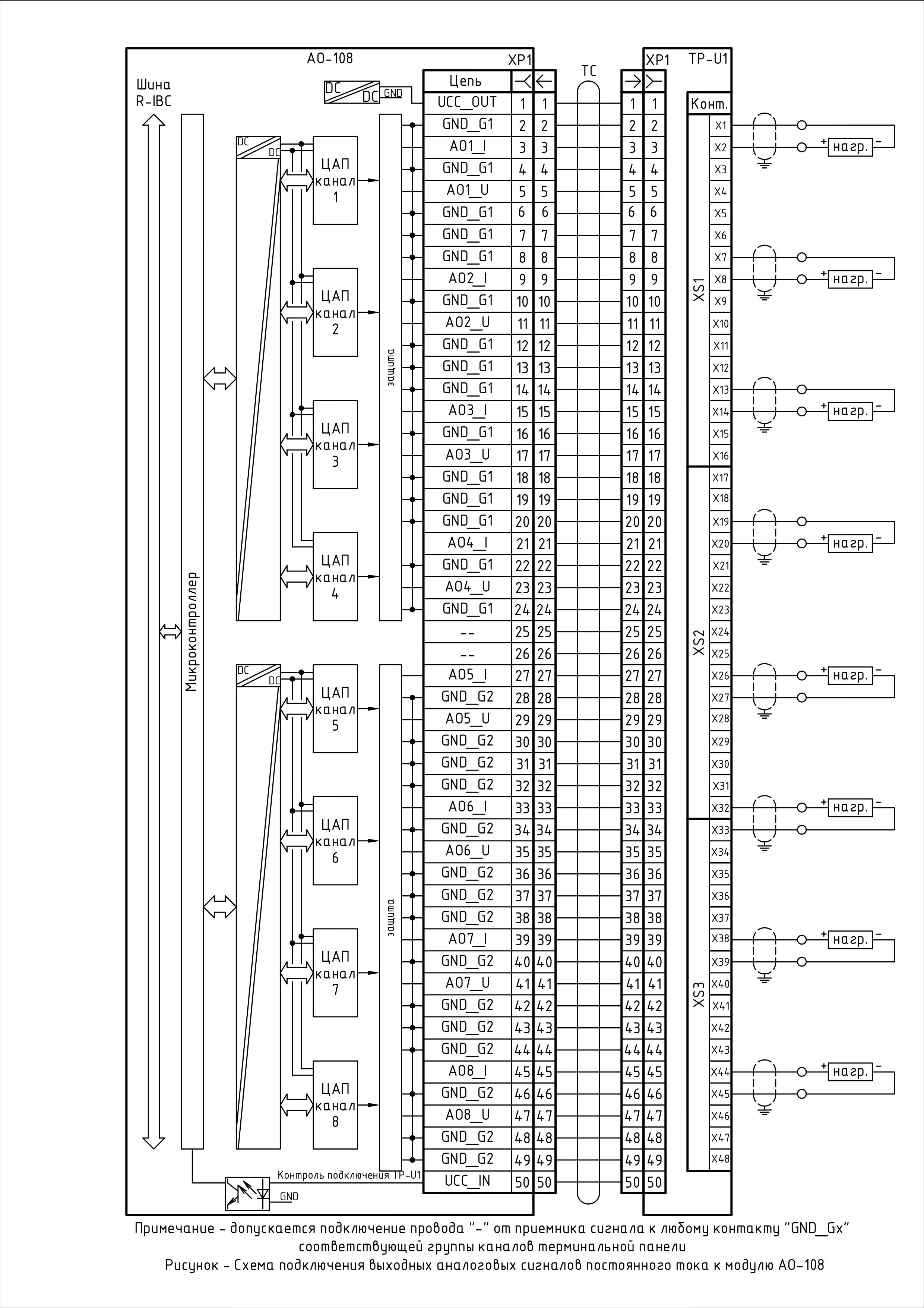

    Унифицированных сигналов силы постоянного тока с возможностью подключения
    активных датчиках в диапазонах:
    - От -20 до 20 мА;
    - От 0 до 5 мА;
    - От 0 до 20 мА;
    - От 4 до 20 мА.

    Функции самодиагностики:
    1) Определение наличия связи с ЦАП;
    2) Определение температуры внутри корпуса;
    3) Определение наличия связи с модулем ЦПУ.

    Встроенное программное обеспечение ТШВГ.305659.198 комплект программного обеспечения для модуля аналогового вывода AO-108EMK интегрировано в модуль аналогового вывода AO-108EMK ТШВГ.426435.004-01 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для формирования унифицированных сигналов силы постоянного тока и напряжения постоянного тока.

    Цвет корпуса
    Черный
    Рабочие диапазоны в режиме выдачи сигналов силы постоянного тока для модулей AO-108E, AO-108EMK
    ТаблицаДиапазонов: От -20 до 20 мА;От 0 до 5 мА;От 0 до 20 мА;От 4 до 20 мА
    Разрядность ЦАП, бит, не менее
    16
    Материал корпуса
    Металл
    Типы создаваемых сигналов
    Унифицированные сигналы силы постоянного тока, унифицированные сигналы напряжения постоянного тока
    Средняя потребляемая мощность, Вт
    4.75
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений
    ±0,1
    Рабочие диапазоны в режиме выдачи сигналов напряжения постоянного тока AO-108E, AO-108EMK
    ТаблицаДиапазонов: От -5 до 5 В;От -10 до 10 В;От 0 до 5 В;От 0 до 10 В;От 1 до 5 В
    Минимальное значение импеданса нагрузки в режиме формирования напряжения постоянного тока, Ом, не менее
    10000
    Максимальная потребляемая мощность, Вт, не более
    5
    Конфигурация гальванической изоляции каналов ввода
    Две группы по четыре канала
    Максимальное значение импеданса нагрузки в режиме формирования сигналов постоянного тока, Ом
    600
    Состояние выходов после включения питания до старта ПО или при отказе МЦП
    Конфигурируется по каждому входу: предустановленное или последнее значение
    Пределы допускаемой дополнительной приведенной погрешности, %/°C
    ±0,005
    Количество каналов
    8
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
    0,5
    Масса, кг, не более
    0.8
    Параметр Значение
    Цвет корпуса Черный
    Рабочие диапазоны в режиме выдачи сигналов силы постоянного тока для модулей AO-108E, AO-108EMK От -20 до 20 мА
    От 0 до 5 мА
    От 0 до 20 мА
    От 4 до 20 мА
    Разрядность ЦАП, бит, не менее 16
    Материал корпуса Металл
    Типы создаваемых сигналов Унифицированные сигналы силы постоянного тока, унифицированные сигналы напряжения постоянного тока
    Средняя потребляемая мощность, Вт 4.75
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений ±0,1
    Рабочие диапазоны в режиме выдачи сигналов напряжения постоянного тока AO-108E, AO-108EMK От -5 до 5 В
    От -10 до 10 В
    От 0 до 5 В
    От 0 до 10 В
    От 1 до 5 В
    Минимальное значение импеданса нагрузки в режиме формирования напряжения постоянного тока, Ом, не менее 10000
    Максимальная потребляемая мощность, Вт, не более 5
    Конфигурация гальванической изоляции каналов ввода Две группы по четыре канала
    Максимальное значение импеданса нагрузки в режиме формирования сигналов постоянного тока, Ом 600
    Состояние выходов после включения питания до старта ПО или при отказе МЦП Конфигурируется по каждому входу: предустановленное или последнее значение
    Пределы допускаемой дополнительной приведенной погрешности, %/°C ±0,005
    Количество каналов 8
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
    Масса, кг, не более 0.8
