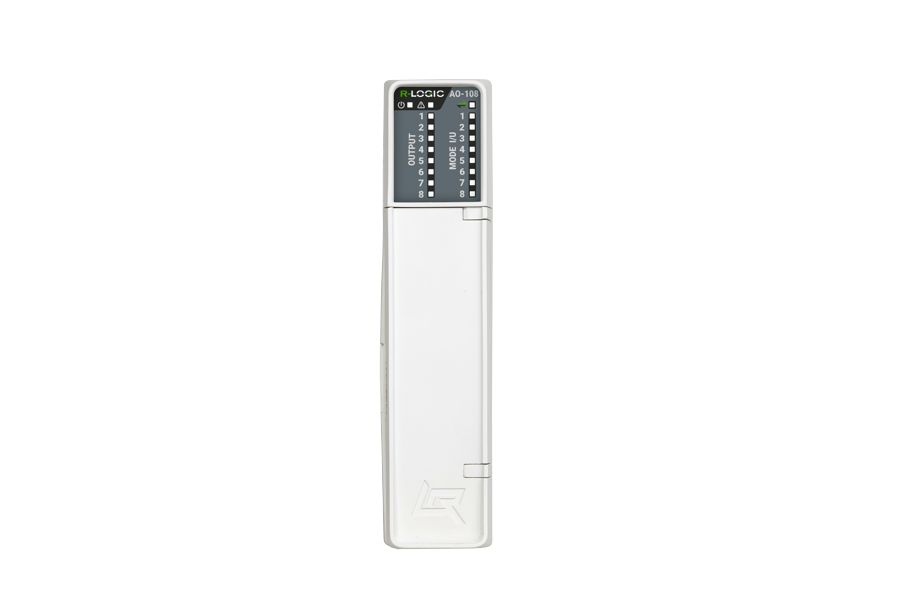

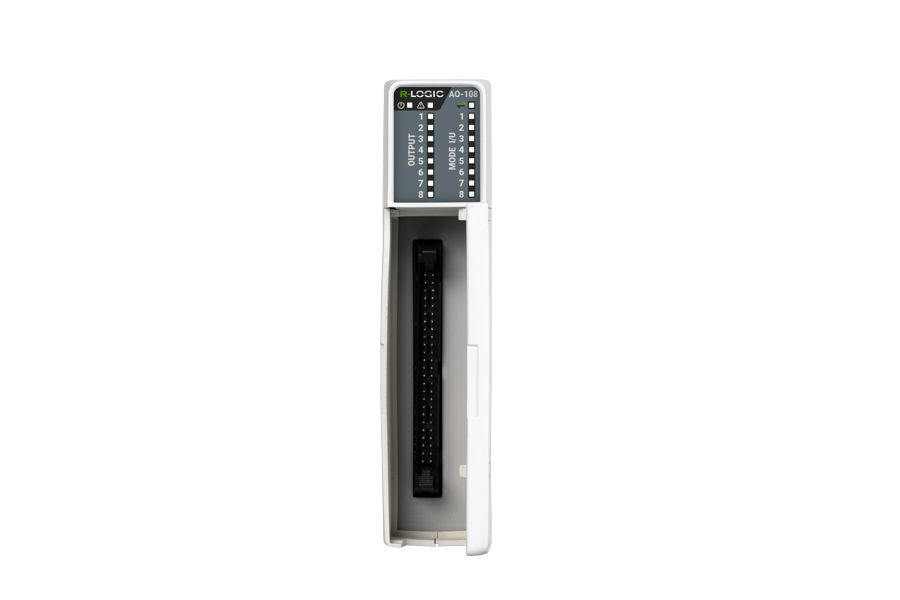

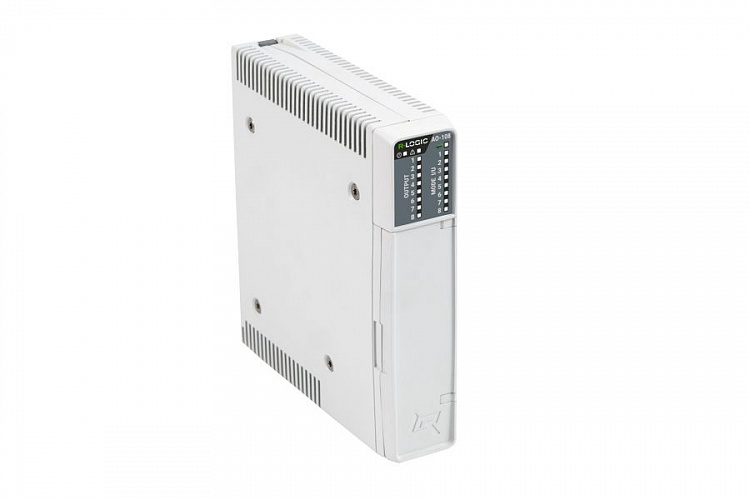

AO-108

    Арт.: RBZ-524946
    R-LOGIC Стандарт

    Модуль аналогового вывода AO-108 предназначен дляформирования унифицированных сигналов напряжения постоянного тока иунифицированных сигналов силы постоянного тока с возможностьюподключения активных датчиков.

    Цена по запросу
    Где купить?

    Модуль вывода аналоговых сигналов AO-108 предназначен для формирования:

    Унифицированных сигналов напряжения постоянного тока в диапазонах:
    - от минус 5 до плюс 5 В;
    - от минус 10 до плюс 10 В.

    Унифицированных сигналов силы постоянного тока с возможностью подключения
    активных датчиках в диапазонах:
    - от 0 до 20 мА;
    - от 4 до 20 мА.

    Функции самодиагностики:

    1) Определение наличия связи с АЦП;
    2) Определение температуры внутри корпуса;
    3) Определение выхода уровня входного сигнала за диапазон измерения



    Цвет корпуса
    Светло-серый
    Максимальная потребляемая мощность, Вт, не более
    5
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
    0,5
    Количество каналов
    8
    Схемы подключения термометров сопротивления
    Трехпроводная, четырехпроводная
    Состояние выходов после включения питания до старта ПО или при отказе МЦП
    Конфигурируется по каждому входу: предустановленное или последнее значение
    Максимальное значение импеданса нагрузки в режиме формирования сигналов постоянного тока, Ом
    600
    Конфигурация гальванической изоляции каналов ввода
    Две группы по четыре канала
    Минимальное значение импеданса нагрузки в режиме формирования напряжения постоянного тока, Ом, не менее
    10000
    Время измерения входного сигнала, мс, не более
    1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C
    ±0,005
    Возможное количество усредняемых измерений сигнала, шт.
    2; 4; 8; 16; 32; 64; 128
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений
    ±0,1
    Допустимое напряжение на входе, В
    5
    Средняя потребляемая мощность, Вт
    4.75
    Типы создаваемых сигналов
    Унифицированные сигналы силы постоянного тока, унифицированные сигналы напряжения постоянного тока
    Материал корпуса
    Пластмасса
    Разрядность ЦАП, бит, не менее
    16
    Масса, кг, не более
    0.5
    Параметр Значение
    Цвет корпуса Светло-серый
    Максимальная потребляемая мощность, Вт, не более 5
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
    Количество каналов 8
    Схемы подключения термометров сопротивления Трехпроводная, четырехпроводная
    Состояние выходов после включения питания до старта ПО или при отказе МЦП Конфигурируется по каждому входу: предустановленное или последнее значение
    Максимальное значение импеданса нагрузки в режиме формирования сигналов постоянного тока, Ом 600
    Конфигурация гальванической изоляции каналов ввода Две группы по четыре канала
    Минимальное значение импеданса нагрузки в режиме формирования напряжения постоянного тока, Ом, не менее 10000
    Время измерения входного сигнала, мс, не более 1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C ±0,005
    Возможное количество усредняемых измерений сигнала, шт. 2; 4; 8; 16; 32; 64; 128
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений ±0,1
    Допустимое напряжение на входе, В 5
    Средняя потребляемая мощность, Вт 4.75
    Типы создаваемых сигналов Унифицированные сигналы силы постоянного тока, унифицированные сигналы напряжения постоянного тока
    Материал корпуса Пластмасса
    Разрядность ЦАП, бит, не менее 16
    Масса, кг, не более 0.5
