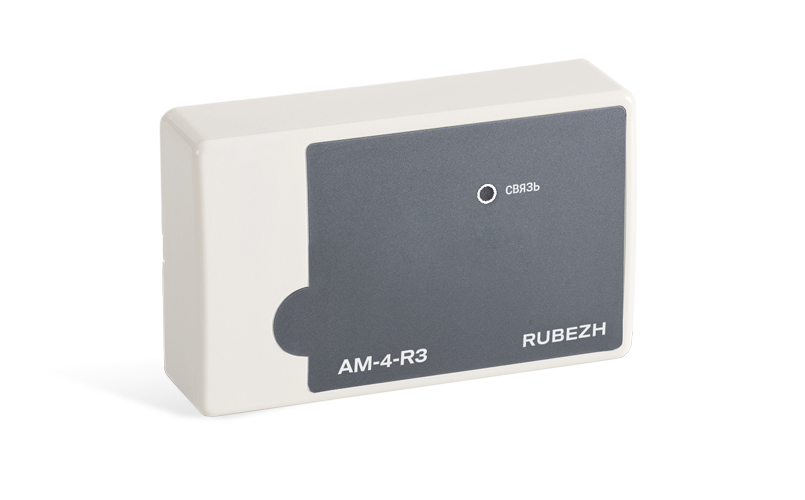

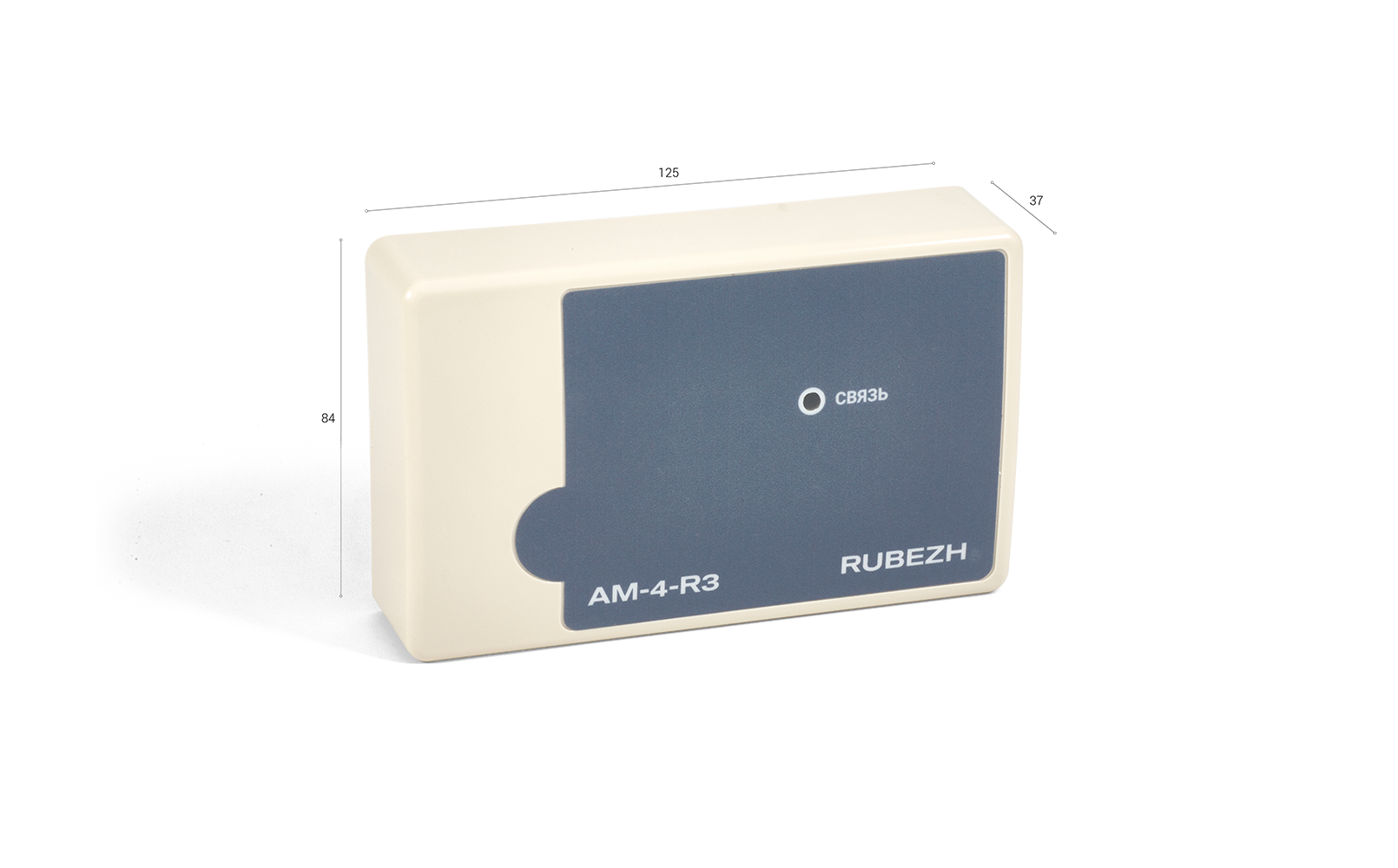

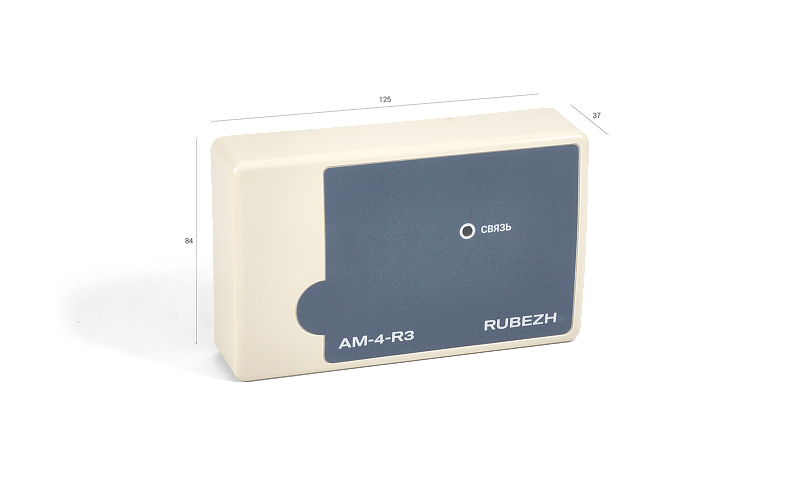

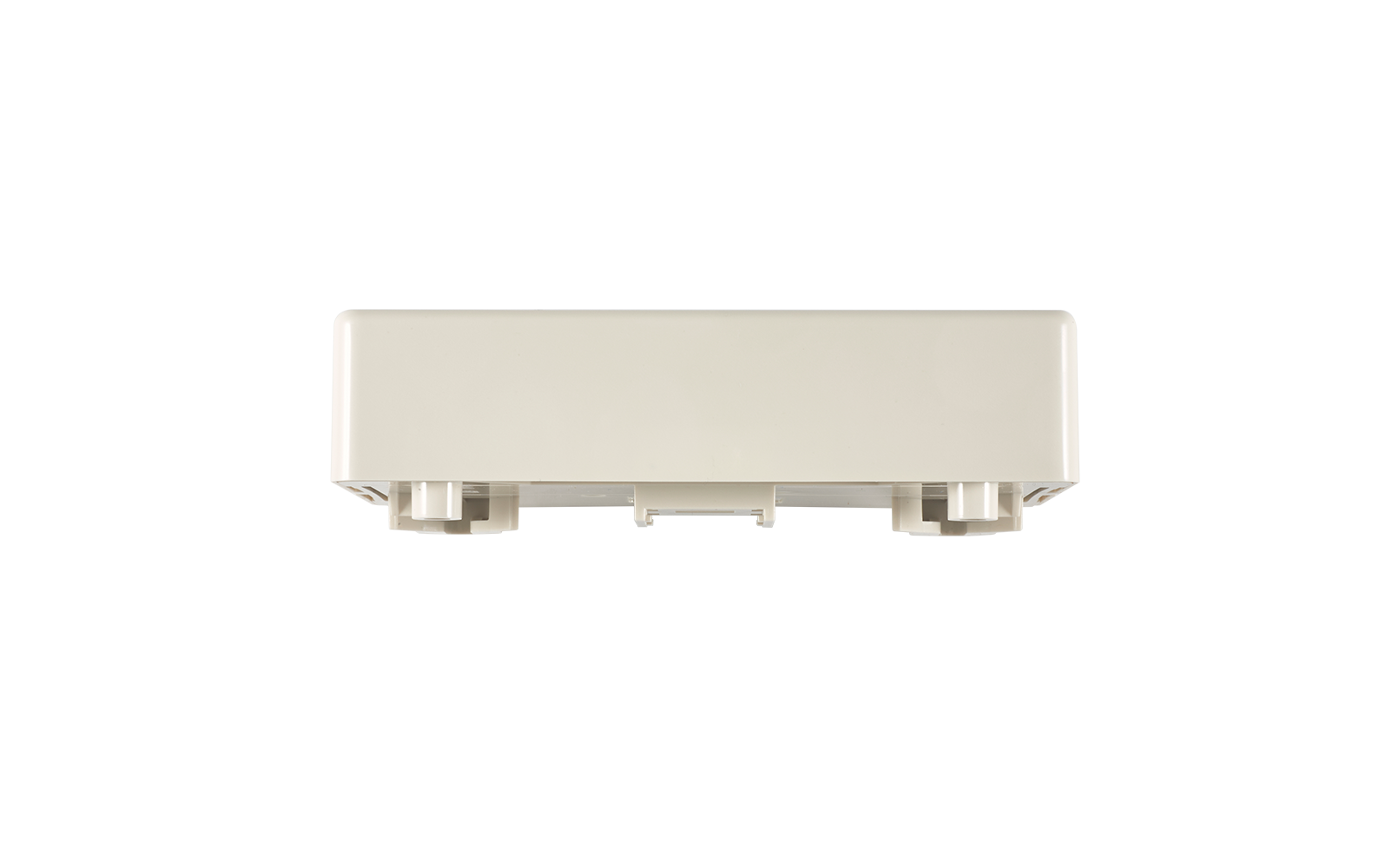

АМ-4-R3

Арт.: RBZ-337644

Адресная метка АМ-4 прот.R3 предназначена для получения извещений от устройств с выходом типа «сухой контакт», не питающихся от шлейфа, и передачи извещений в приемно-контрольный прибор. Работает в составе адресной системы под управлением приемно-контрольного прибора Рубеж, обеспечивающим в АЛС обмен в протоколе R3.

1 683 ₽* /шт.
* Рекомендуемая цена производителя

Адресная метка АМ-4-R3 контролирует сопротивление своего шлейфа и передает на приемно-контрольный прибор извещение о соответствующем событии – замыкании-размыкании контактов контролируемого устройства, подключенного к шлейфу, или неисправности шлейфа с указанием своего адреса.

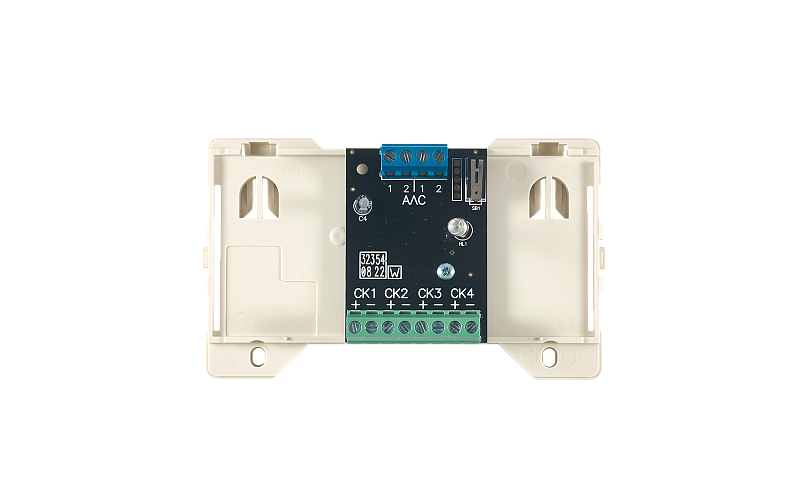

Функционально адресная метка АМ-4-R3 представляет собой четыре отдельных логических устройства АМ-1-R3, объединенных в одном корпусе. В системе адресная метка занимает сразу четыре адреса, идущих по порядку – каждый шлейф занимает свой адрес.

 Шлейфы адресной метки в системе могут иметь один из следующих типов:

  • Пожарный;
  • Охранный;
  • Технологический;
  • Неисправность.

Выбор типа каждого шлейфа, а также тип подключаемых контактов контролируемого устройства (нормально-замкнутые или нормально-разомкнутые) производится при начальном конфигурировании метки. Имеется возможность настраивать установленные по умолчанию пороги «норма» и «сработка».

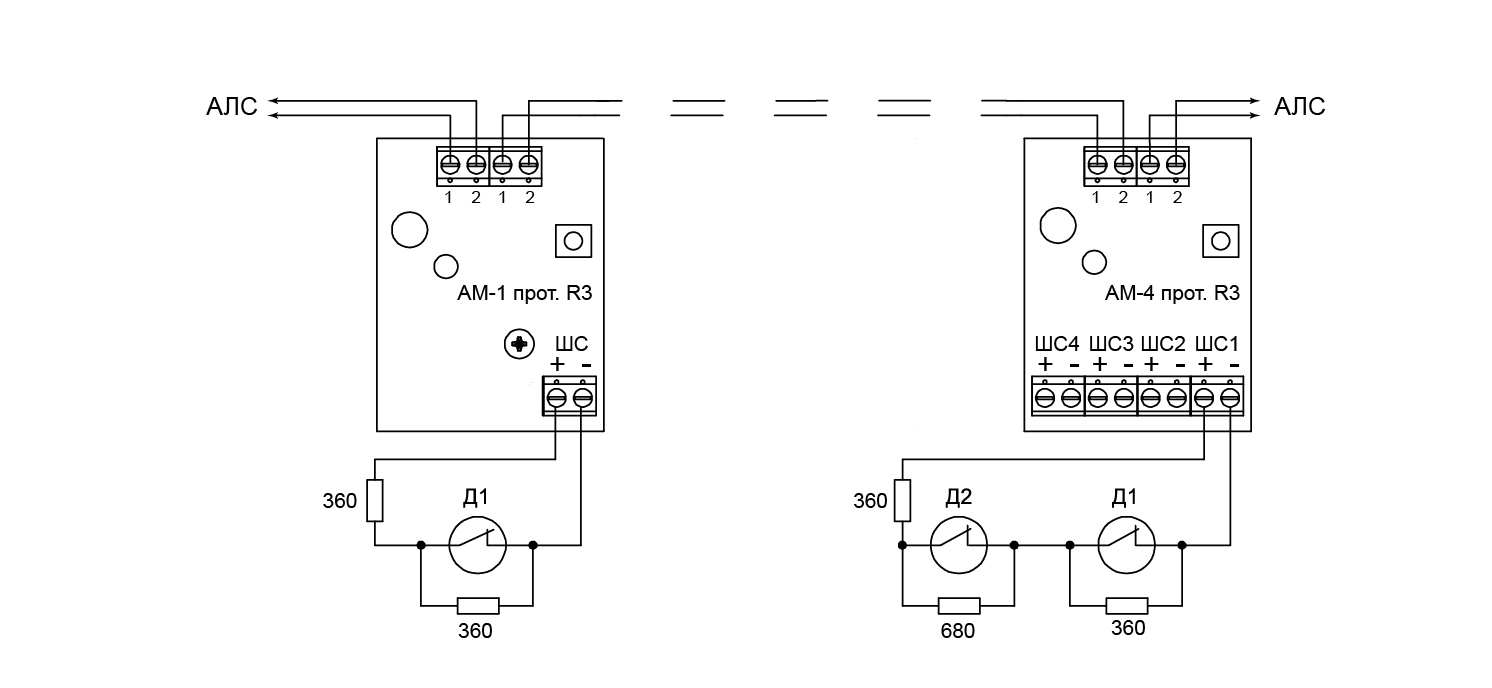

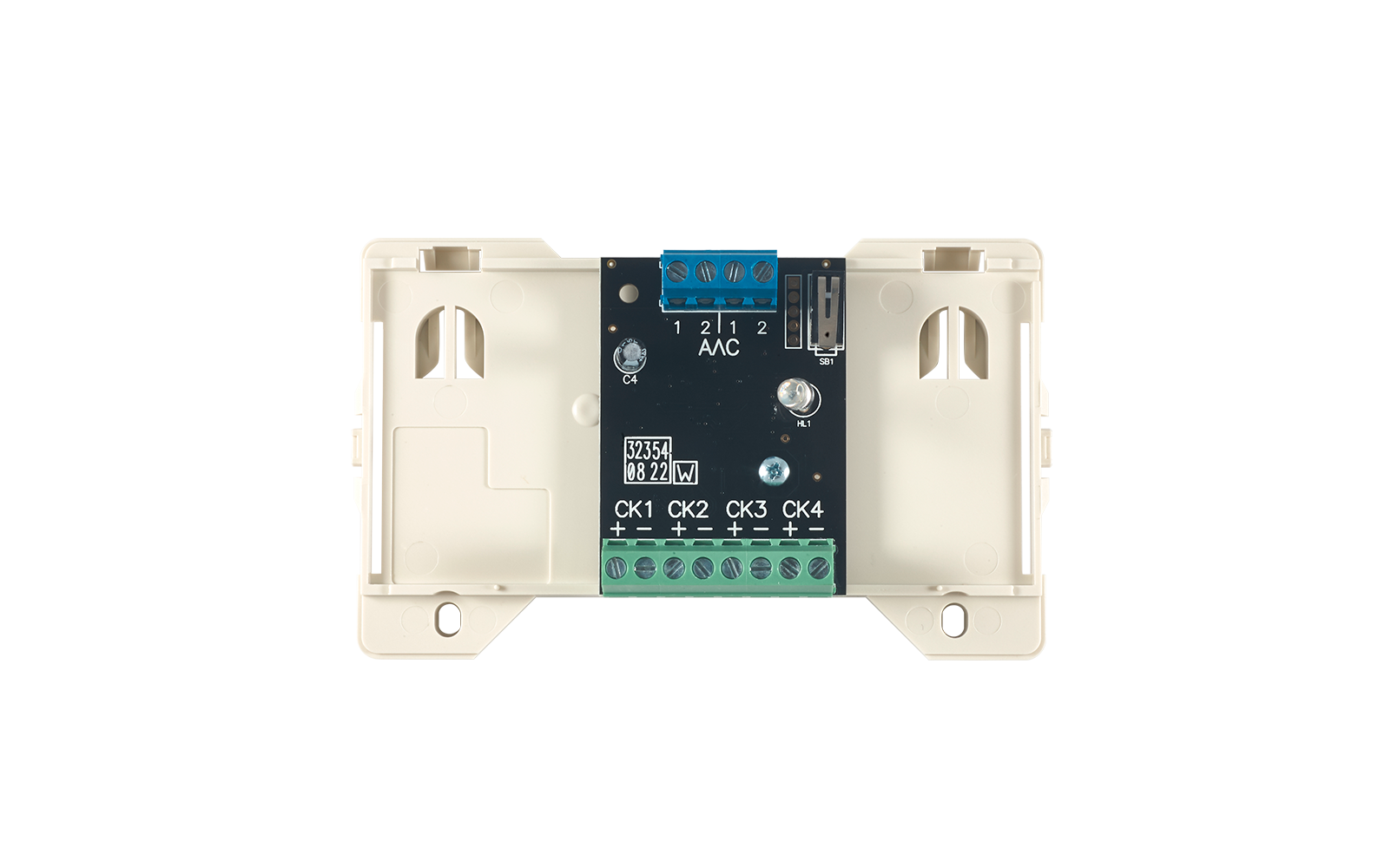

В каждый шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому контакту должен быть подключен шунтирующий резистор.

Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.

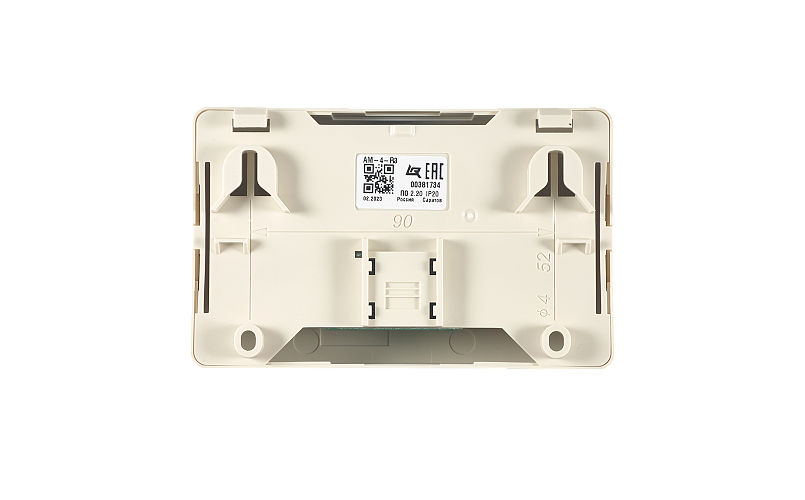

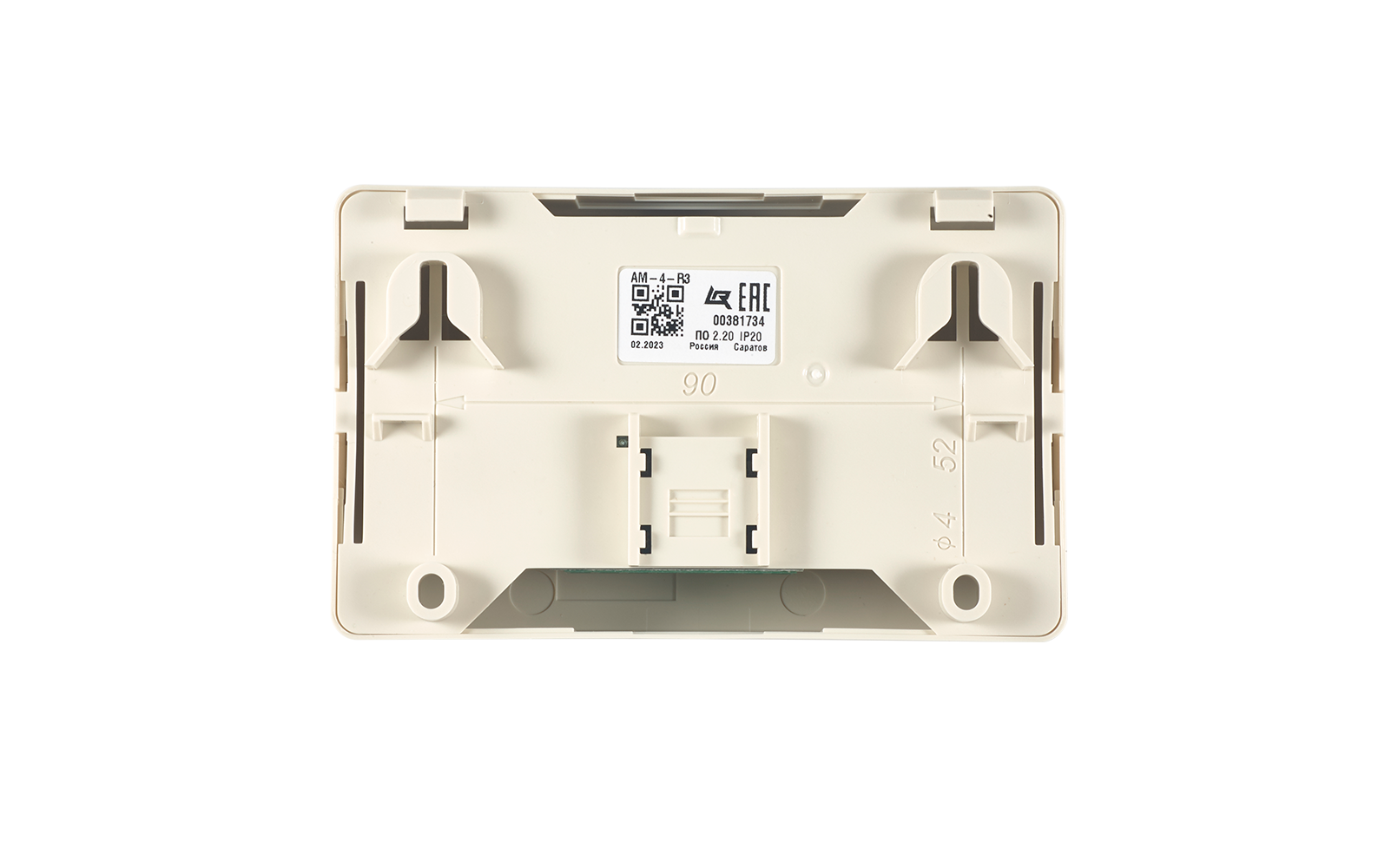

Адресная метка АМ-4 прот.R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки, установленной на основании изделия.

Питание
от АЛС
Ток потребления от АЛС, мА, не более
0.6
Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», м, не более
100
Максимальное количество подключенных к каждому ШС извещателей
2
Степень защиты оболочки
IP30
Масса, г, не более
250
Ширина, мм, не более
125
Высота, мм, не более
84
Глубина, мм, не более
37
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -25 до +55
Параметр Значение
Питание от АЛС
Ток потребления от АЛС, мА, не более 0.6
Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», м, не более 100
Максимальное количество подключенных к каждому ШС извещателей 2
Степень защиты оболочки IP30
Масса, г, не более 250
Ширина, мм, не более 125
Высота, мм, не более 84
Глубина, мм, не более 37
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +55
