AM4-R2

Арт.: RBZ-042096

Метка адресная АМ4-R2 предназначена для получения извещений от безадресных шлейфов, срабатывающих от устройств с выходом типа «сухой контакт», не питающихся от адресной линии связи, и передачи извещений в прибор приемно-контрольный и управления пожарный адресный.

Цена по запросу

Адресные метки работают в составе системы противопожарной защиты GLOBAL под управлением группового котроллера (ГК) и контроллера адресных устройств (КАУ).

В состав адресной метки АМ4-R2 входит четыре ШС.

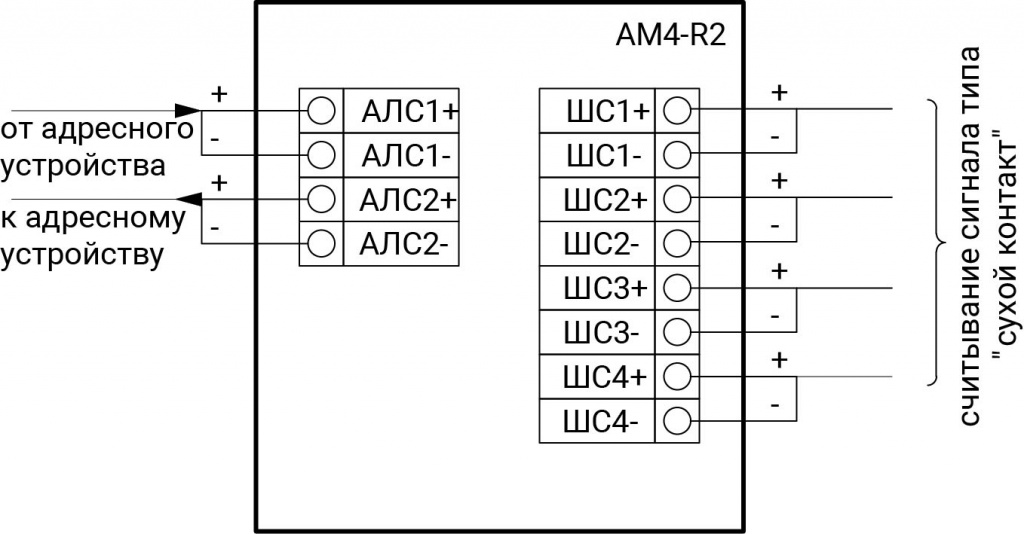

Питание и информационный обмен адресных меток осуществляются по двухпроводной адресной линии связи.

Устройство и принцип работы

Адресные метки конструктивно выполнены в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки.

Крышка имеет окно для индикатора Связь, расположенного на плате. Крышка крепится к основанию с помощью двух замков на боковых ребрах крышки и основания. В углублении основания вклеена этикетка, несущая маркировочную информацию.

Адресные метки формируют тревожные извещения в АЛС при замыкании (размыкании) контактов безадресных устройств. Каждый шлейф ШС адресной метки определяется системой как отдельное устройство и имеет свой отдельный адрес. Каждый шлейф ШС имеет свои параметры, которые настраиваются с помощью Группового контроллера или ПО «Global Administrator».

Корпус адресной метки имеет возможность установки на DIN-рейку с помощью элемента крепления, расположенного с задней стороны.

Для доступа к клеммам внешних подключений передняя крышка корпуса имеет откидную конструкцию.

Контроль работоспособности адресных меток осуществляется нажатием на встроенную тест-кнопку. При контроле адресная метка переходит в состояние «Тест», при котором светодиодный индикатор «Связь» непрерывно светится.

Функции:

  • формирование извещения в АЛС о срабатывании устройств с выходом «сухой контакт» в безадресных шлейфах;
  • контроль неисправности (обрыв и короткое замыкание) шлейфов связи, соединяющих выходы устройств «сухой контакт» с входами адресных меток;
  • тестирование с помощью кнопки ТЕСТ или специального оптического тестера ОТ-1;
  • индикация наличия связи адресной метки с контроллером КАУ;
  • индикация состояния всех своих безадресных шлейфов.

Питание
от АЛС
Ток потребления от АЛС, мА, не более
0.3
Количество занимаемых адресов в системе
4
Максимальный потребляемый ток в дежурном режиме при напряжении питания 24 В, не более
0,3 мА
Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», м, не более
100
Количество шлейфов сигнализации
4
Максимальное количество подключенных к каждому ШС извещателей
2
Степень защиты оболочки
IP20
Масса, г, не более
150
Ширина, мм, не более
100
Высота, мм, не более
105
Глубина, мм, не более
40
Гарантийный срок эксплуатации, мес, не более
24
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -20 до +70
Параметр Значение
Питание от АЛС
Ток потребления от АЛС, мА, не более 0.3
Количество занимаемых адресов в системе 4
Максимальный потребляемый ток в дежурном режиме при напряжении питания 24 В, не более 0,3 мА
Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», м, не более 100
Количество шлейфов сигнализации 4
Максимальное количество подключенных к каждому ШС извещателей 2
Степень защиты оболочки IP20
Масса, г, не более 150
Ширина, мм, не более 100
Высота, мм, не более 105
Глубина, мм, не более 40
Гарантийный срок эксплуатации, мес, не более 24
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -20 до +70
