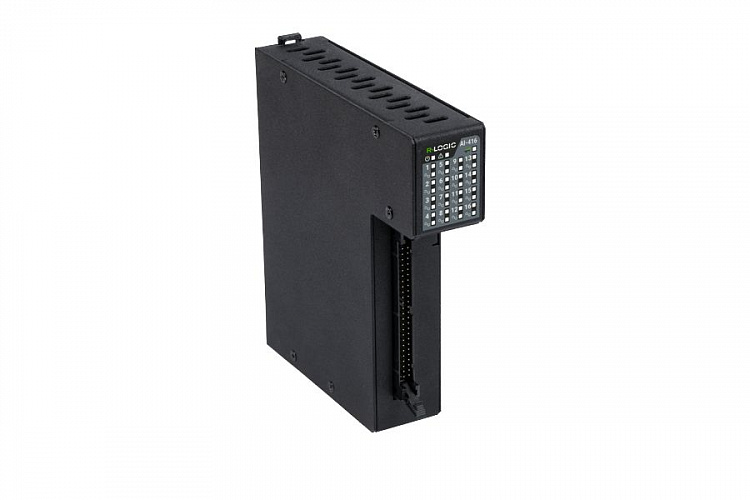

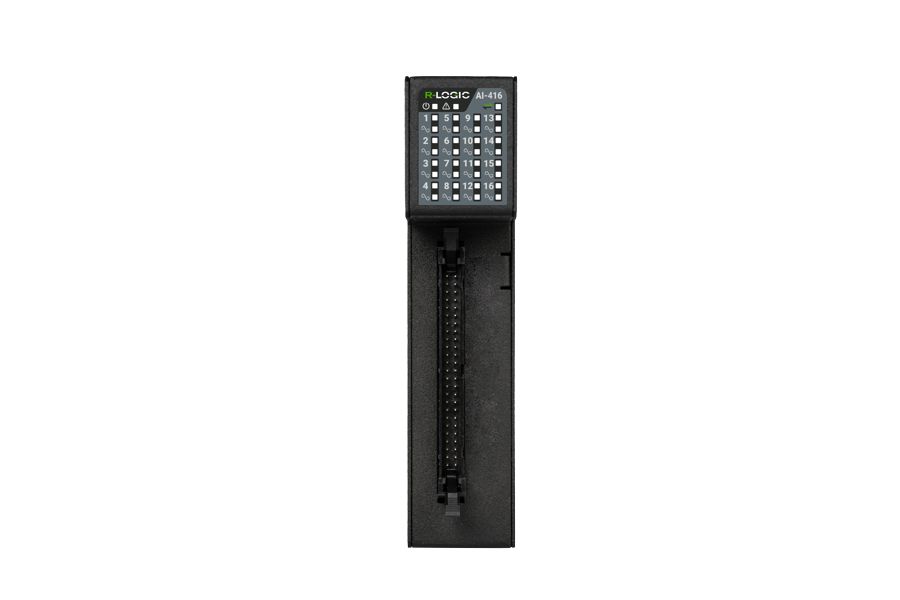

AI-416MK

    Арт.: RBZ-548447
    R-LOGIC Стандарт Автоматизированные системы управления

    Модуль ввода аналоговых сигналов AI-416MK предназначен для измерения унифицированных сигналов силы постоянного тока с поддержкой протокола HART в диапазоне от 4 до 20 мА.

    Цена по запросу
    Где купить?

    Модуль ввода аналоговых сигналов AI-416MK предназначен для ввода шестнадцати аналоговых сигналов постоянного тока в диапазонах от 4 до 20 мА с поддержкой протокола HART.

    Измерительные каналы модуля гальванически разделены на 4 группы по 4 канала.

    Функции самодиагностики:

    1) Определение наличия связи с АЦП;
    2) Определение температуры внутри корпуса;
    3) Определение соответствия уровня входного сигнала диапазону измерений.

    Встроенное программное обеспечение ТШВГ. 305659.214 комплект программного обеспечения для модуля аналогового ввода AI-416 интегрировано в модуль аналогового ввода AI-416 ТШВГ.426431.007 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения унифицированных сигналов силы постоянного тока с поддержкой протокола HART.

    Количество каналов
    16
    Типы измеряемых сигналов
    Унифицированные сигналы силы постоянного тока с поддержкой протокола HART
    Рабочий диапазон измерений, мА
    От 4 до 20
    Контроль выхода за пределы рабочего диапазона в режиме измерения силы постоянного тока
    Есть
    Разрядность АЦП, бит, не менее
    16
    Предел допускаемой дополнительной приведенной погрешности измерения входного сигнала, % от диапазона измерений
    ±0,1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала термопреобразователей, %/°C
    ±0,005
    Конфигурация гальванической изоляции каналов ввода
    Четыре группы по четыре канала
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
    0,5
    Время измерения входного сигнала, мс, не более
    1
    Возможность программного усреднения сигнала с выбором количества усредняемых измерений
    Есть
    Возможное количество усредняемых измерений сигнала, шт.
    2; 4; 8; 16; 32; 64; 128
    Допустимое напряжение на входе, В
    30
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более
    20
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Максимальная потребляемая мощность, Вт, не более
    5
    Средняя потребляемая мощность, Вт
    2.6
    Масса, кг, не более
    0.8
    Материал корпуса
    Металл
    Цвет корпуса
    Черный
    Параметр Значение
    Количество каналов 16
    Типы измеряемых сигналов Унифицированные сигналы силы постоянного тока с поддержкой протокола HART
    Рабочий диапазон измерений, мА От 4 до 20
    Контроль выхода за пределы рабочего диапазона в режиме измерения силы постоянного тока Есть
    Разрядность АЦП, бит, не менее 16
    Предел допускаемой дополнительной приведенной погрешности измерения входного сигнала, % от диапазона измерений ±0,1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала термопреобразователей, %/°C ±0,005
    Конфигурация гальванической изоляции каналов ввода Четыре группы по четыре канала
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
    Время измерения входного сигнала, мс, не более 1
    Возможность программного усреднения сигнала с выбором количества усредняемых измерений Есть
    Возможное количество усредняемых измерений сигнала, шт. 2
    4
    8
    16
    32
    64
    128
    Допустимое напряжение на входе, В 30
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более 20
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Максимальная потребляемая мощность, Вт, не более 5
    Средняя потребляемая мощность, Вт 2.6
    Масса, кг, не более 0.8
    Материал корпуса Металл
    Цвет корпуса Черный

      Кабели соединительные

      Наименование Длина, м Разъем 2- го конца кабеля Разъем 1- го конца кабеля
      ТС-31 1,5 IDC Угловой вниз IDC угловой вниз
      ТС-21 1,5 IDC Угловой вверх IDC угловой вниз
      ТС-11 1,5 IDC Прямой IDC угловой вниз
      TC-01 1,5 Оконцованные линии без разъема IDC угловой вниз

      Терминальные панели

      Наименование Подключаемые модули
      TP-U1 AI-116, AI-208, AI-416, AO-108, AO-408, DI-124, DO-132
