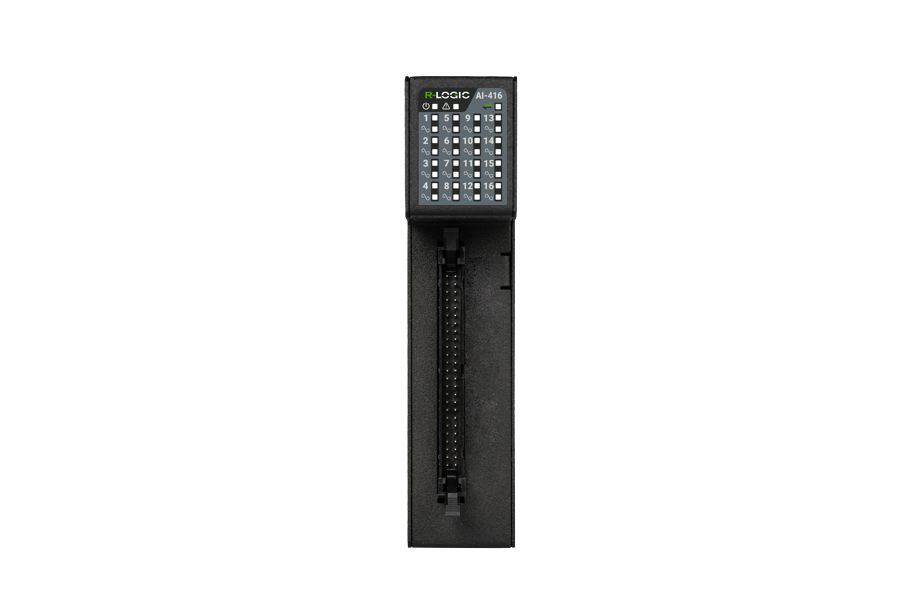

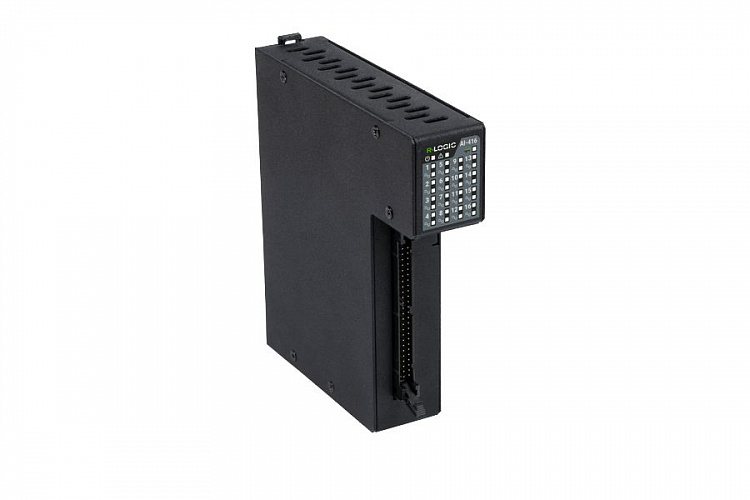

AI-416HAMK

    Арт.: RBZ-716604
    R-LOGIC Стандарт Автоматизированные системы управления

    Модуль ввода аналоговых сигналов AI-416HAMK предназначен для измерения унифицированных сигналов силы постоянного тока с поддержкой протокола HART в диапазоне от 4 до 20 мА.

    Цена по запросу
    Где купить?

    Модуль ввода аналоговых сигналов AI-416HAMK предназначен для ввода шестнадцати аналоговых сигналов постоянного тока в диапазонах от 4 до 20 мА с поддержкой протокола HART.

    Измерительные каналы модуля гальванически разделены на 4 группы по 4 канала.

    Функции самодиагностики:

    1) Определение наличия связи с АЦП;
    2) Определение температуры внутри корпуса;
    3) Определение соответствия уровня входного сигнала диапазону измерений.

    Встроенное программное обеспечение ТШВГ. 305659.214 комплект программного обеспечения для модуля аналогового ввода AI-416 интегрировано в модуль аналогового ввода AI-416MK ТШВГ.426431.007-01 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения унифицированных сигналов силы постоянного тока с поддержкой протокола HART.

    Количество каналов
    16
    Типы измеряемых сигналов
    Унифицированные сигналы силы постоянного тока с поддержкой протокола HART
    Рабочий диапазон измерений, мА
    От 4 до 20
    Контроль выхода за пределы рабочего диапазона в режиме измерения силы постоянного тока
    Есть
    Разрядность АЦП, бит, не менее
    16
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений
    ±0,05
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C
    ±0,0025
    Конфигурация гальванической изоляции каналов ввода
    Четыре группы по четыре канала
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
    0,5
    Время измерения входного сигнала, мс, не более
    1
    Возможность программного усреднения сигнала с выбором количества усредняемых измерений
    Есть
    Возможное количество усредняемых измерений сигнала, шт.
    2; 4; 8; 16; 32; 64; 128
    Допустимое напряжение на входе, В
    30
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более
    20
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Максимальная потребляемая мощность, Вт, не более
    5
    Средняя потребляемая мощность, без учета потребляемой мощности каналов, Вт
    2.6
    Масса, кг, не более
    0.8
    Материал корпуса
    Металл
    Цвет корпуса
    Черный
    Параметр Значение
    Количество каналов 16
    Типы измеряемых сигналов Унифицированные сигналы силы постоянного тока с поддержкой протокола HART
    Рабочий диапазон измерений, мА От 4 до 20
    Контроль выхода за пределы рабочего диапазона в режиме измерения силы постоянного тока Есть
    Разрядность АЦП, бит, не менее 16
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений ±0,05
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C ±0,0025
    Конфигурация гальванической изоляции каналов ввода Четыре группы по четыре канала
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
    Время измерения входного сигнала, мс, не более 1
    Возможность программного усреднения сигнала с выбором количества усредняемых измерений Есть
    Возможное количество усредняемых измерений сигнала, шт. 2
    4
    8
    16
    32
    64
    128
    Допустимое напряжение на входе, В 30
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более 20
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Максимальная потребляемая мощность, Вт, не более 5
    Средняя потребляемая мощность, без учета потребляемой мощности каналов, Вт 2.6
    Масса, кг, не более 0.8
    Материал корпуса Металл
    Цвет корпуса Черный

      Кабели соединительные

      Наименование Длина, м Разъем 2- го конца кабеля Разъем 1- го конца кабеля
      ТС-31 1,5 IDC Угловой вниз IDC угловой вниз
      ТС-21 1,5 IDC Угловой вверх IDC угловой вниз
      ТС-11 1,5 IDC Прямой IDC угловой вниз
      TC-01 1,5 Оконцованные линии без разъема IDC угловой вниз

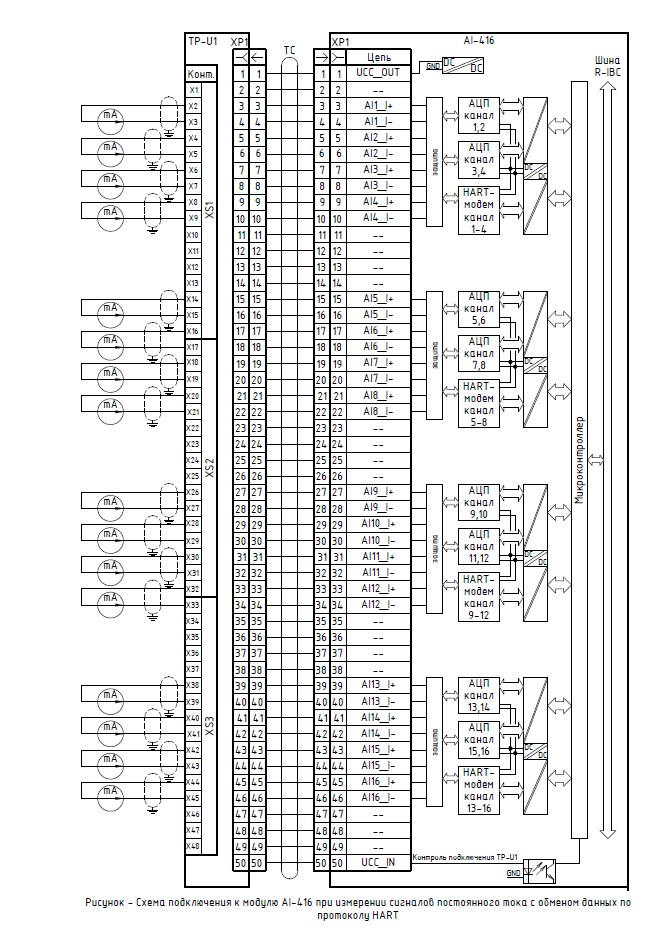

      Терминальные панели

      Наименование Подключаемые модули
      TP-U1 AI-116, AI-208, AI-416, AO-108, AO-408, DI-124, DO-132
