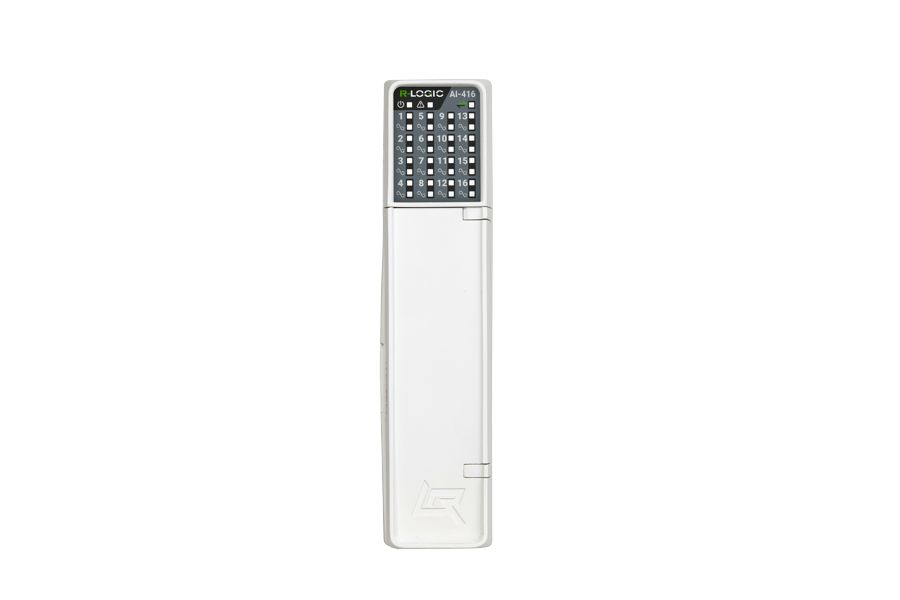

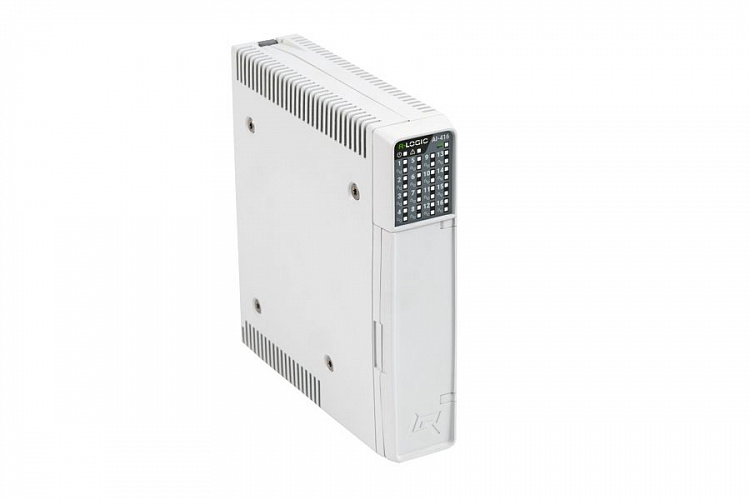

Модуль ввода аналоговых сигналов AI-416HA предназначен для измерения унифицированных сигналов силы постоянного тока с поддержкой протокола HART в диапазоне от 4 до 20 мА.
Модуль ввода аналоговых сигналов AI-416HA предназначен для ввода шестнадцати аналоговых сигналов постоянного тока в диапазонах от 4 до 20 мА с поддержкой протокола HART.
Измерительные каналы модуля гальванически разделены на 4 группы по 4 канала.
Функции самодиагностики:
1) Определение наличия связи с АЦП;
2) Определение температуры внутри корпуса;
3) Определение соответствия уровня входного сигнала диапазону измерений.
| Параметр | Значение |
|---|---|
| Цвет корпуса | Светло-серый |
| Максимальная потребляемая мощность, Вт, не более | 5 |
| Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее | 0,5 |
| Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более | 20 |
| Контроль наличия связи с модулем ЦПУ (прикладная программа) | Есть |
| Количество каналов | 16 |
| Рабочий диапазон измерений, мА | От 4 до 20 |
| Разрядность АЦП, бит, не менее | 16 |
| Контроль выхода за пределы рабочего диапазона в режиме измерения силы постоянного тока | Есть |
| Конфигурация гальванической изоляции каналов ввода | Четыре группы по четыре канала |
| Время измерения входного сигнала, мс, не более | 1 |
| Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C | ±0,0025 |
| Возможность программного усреднения сигнала с выбором количества усредняемых измерений | Есть |
| Возможное количество усредняемых измерений сигнала, шт. | 2; 4; 8; 16; 32; 64; 128 |
| Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений | ±0,05 |
| Допустимое напряжение на входе, В | 30 |
| Средняя потребляемая мощность, Вт | 2.6 |
| Типы измеряемых сигналов | Унифицированные сигналы силы постоянного тока с поддержкой протокола HART |
| Материал корпуса | Пластмасса |
| Масса, кг, не более | 0.5 |
