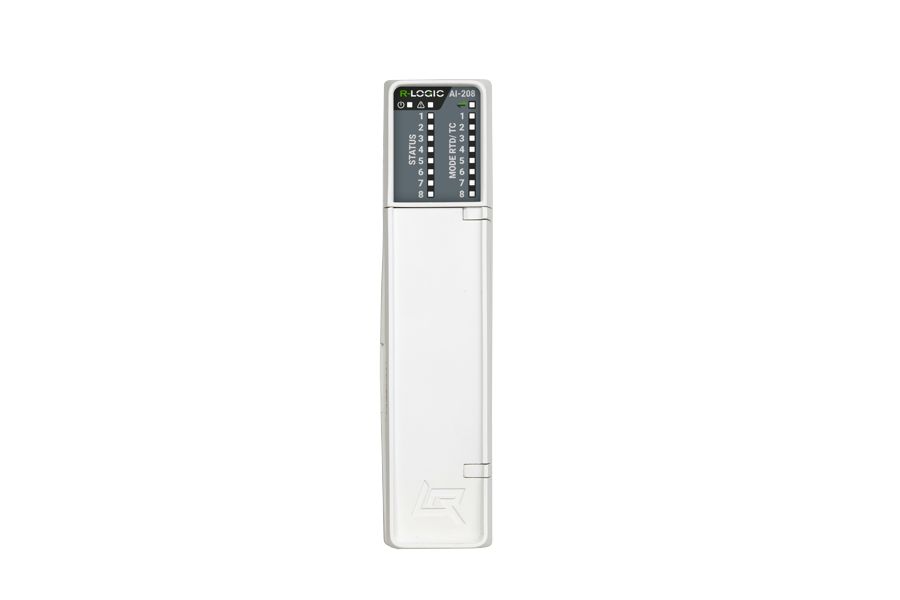

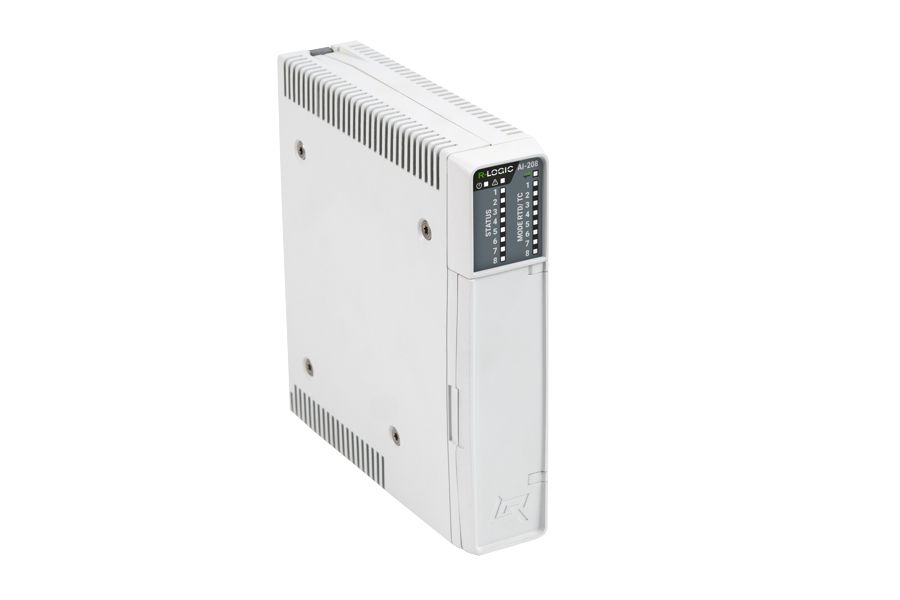

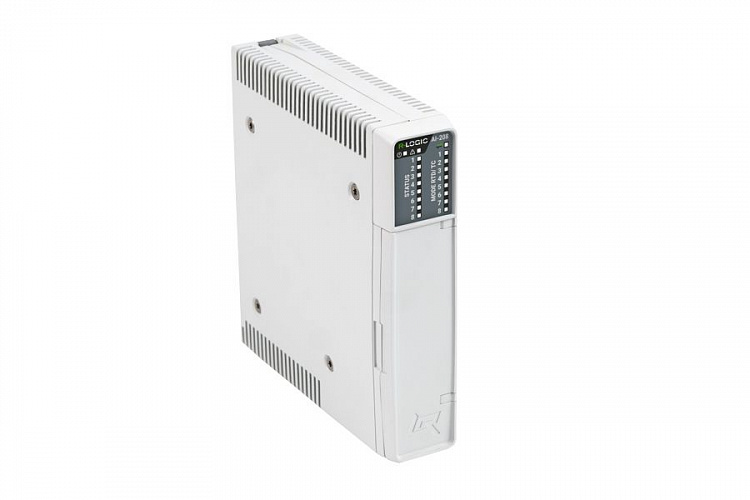

AI-208E

Арт.: RBZ-716599

Модуль ввода аналоговых сигналов AI-208E предназначен для измерения сигналов термопреобразователей сопротивления стандартных градуировок по ГОСТ 6651 и сигналов от термоэлектрических преобразователей по ГОСТ Р 8.585.

Цена по запросу

Модуль ввода аналоговых сигналов AI-208E предназначен для измерения сигналов термопреобразователей сопротивления стандратных градуировок и сигналов от термоэлектрических преобразователей

Cопротивления стандартных градуировок (по ГОСТ 6651):
ТСМ50М (W100=1,4260) (от -50 до 200, °С);
ТСМ50М (W100=1,4280) (от -180 до 200, °С);
ТСМ100М (W100=1,4260) (от -50 до 200, °С);
ТСМ100М (W100=1,4280) (от -180 до 200, °С);
ТСП100П (W100=1,3910) (от -200 до 850, °С);
ТСП100П (W100=1,3850) (от -200 до 850, °С);
ТСП50П (W100=1,3910) (от -200 до 850, °С);
ТСП50П (W100=1,3850) (от -200 до 850, °С);
ТСН100Н (W100=1,6170) (от -60 до 180, °С);
ТСП46П (W100=1,3910) (от -200 до 850, °С);
ТСМ53М (W100=1,4260) (от -50 до 200, °С);
Pt1000 (от -200 до 850, °С);

и сигналов от термоэлектрических преобразователей (по ГОСТ Р 8.585):
ТВР (А-1) (От 0 до 2500, ℃);
ТВР (А-2) (От 0 до 1800, ℃);
ТВР (А-3) (От 0 до 1800, ℃);
ТПР(B) (От 250 до 1820, ℃);
ТПП(S) (От - 50 до 1768, ℃);
ТПП(R) (От - 50 до 1768, ℃);
ТХА(K) (От 200 до 1372, ℃);
ТХК(L) (От -200 до 800, ℃);
ТХК(E) (От -200 до 1000, ℃);
ТМК(T) (От -200 до 400, ℃);
ТЖК(J) (От -210 до 1200, ℃);
ТНН(N) (От -200 до 1300, ℃);
ТМК(M) (От -200 до 100, ℃);

Функции самодиагностики:
1) Определение наличия связи с АЦП;
2) Определение температуры внутри корпуса;
3) Определение выхода уровня входного сигнала за диапазон измерений

Встроенное программное обеспечение ТШВГ.305659.199 комплект программного обеспечения для модуля аналогового ввода AI-208 интегрировано в модуль аналогового ввода AI-208 ТШВГ.426432.001-01 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения сигналов от термопреобразователей сопротивления, термоэлектрических преобразователей, сигналов напряжения постоянного тока и активного сопротивления.

Количество каналов
8
Типы измеряемых сигналов для модулей AI-208E, AI-208EMK
ТаблицаДиапазонов: Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в выходной цифровой сигнал:;50M (α=0,00426 °С-1);50М (α=0,00428 °С-1);100М (α=0,00426 °С-1);100М (α=0,00428 °С-1);50П (α=0,00385 °С-1);50П (α=0,00391 °С-1);100П, Pt100 (α=0,00385 °С-1);100П (α=0,00391 °С-1);100Н (α=0,00617 °С-1);46П (α= 0,00391 °С-1);53М (α=0,00426 °С-1);Pt1000 (α=0,00385 °С-1);Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной цифровой сигнал:;ТВР (A-1);ТВР (A-2);ТВР (A-3);ТПР (B);ТПП (S);ТПП (R);ТХА (K);ТХК (L);ТХК (E);ТМК (T);ТЖК (J);ТНН (N);ТМК (M);Сигналы напряжения постоянного тока:;От минус 500 до плюс 500 мВ;От минус 250 до плюс 250 мВ;От минус 125 до плюс 125 мВ;От минус 65 до плюс 65 мВ;От минус 35 до плюс 35 мВ;Сигналы активного сопротивления:;От 0 до 400 Ом;От 0 до 225 Ом;От 0 до 100 Ом;От 0 до 4000 Ом
Переключение типа и диапазона измеряемого сигнала
Программное

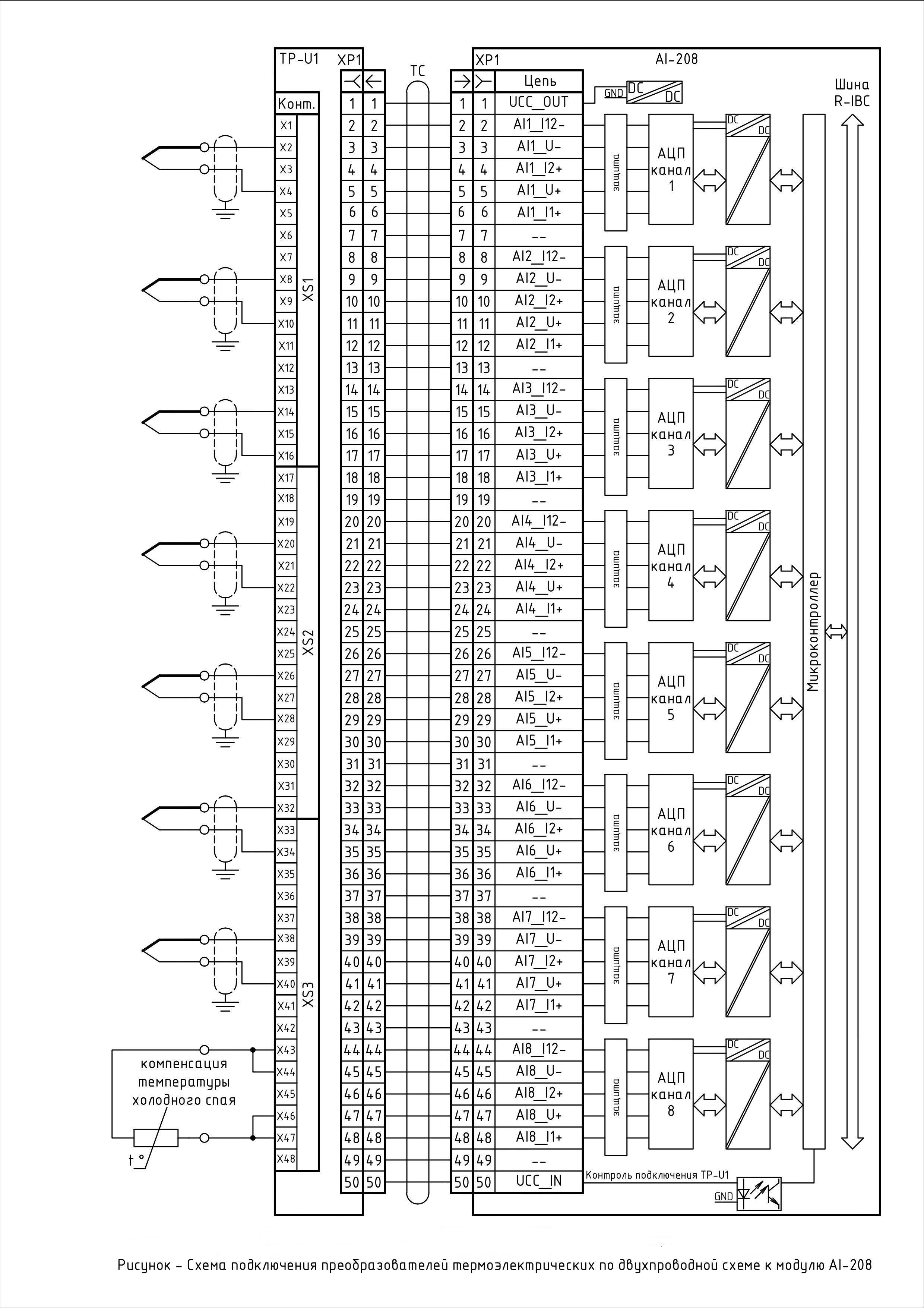

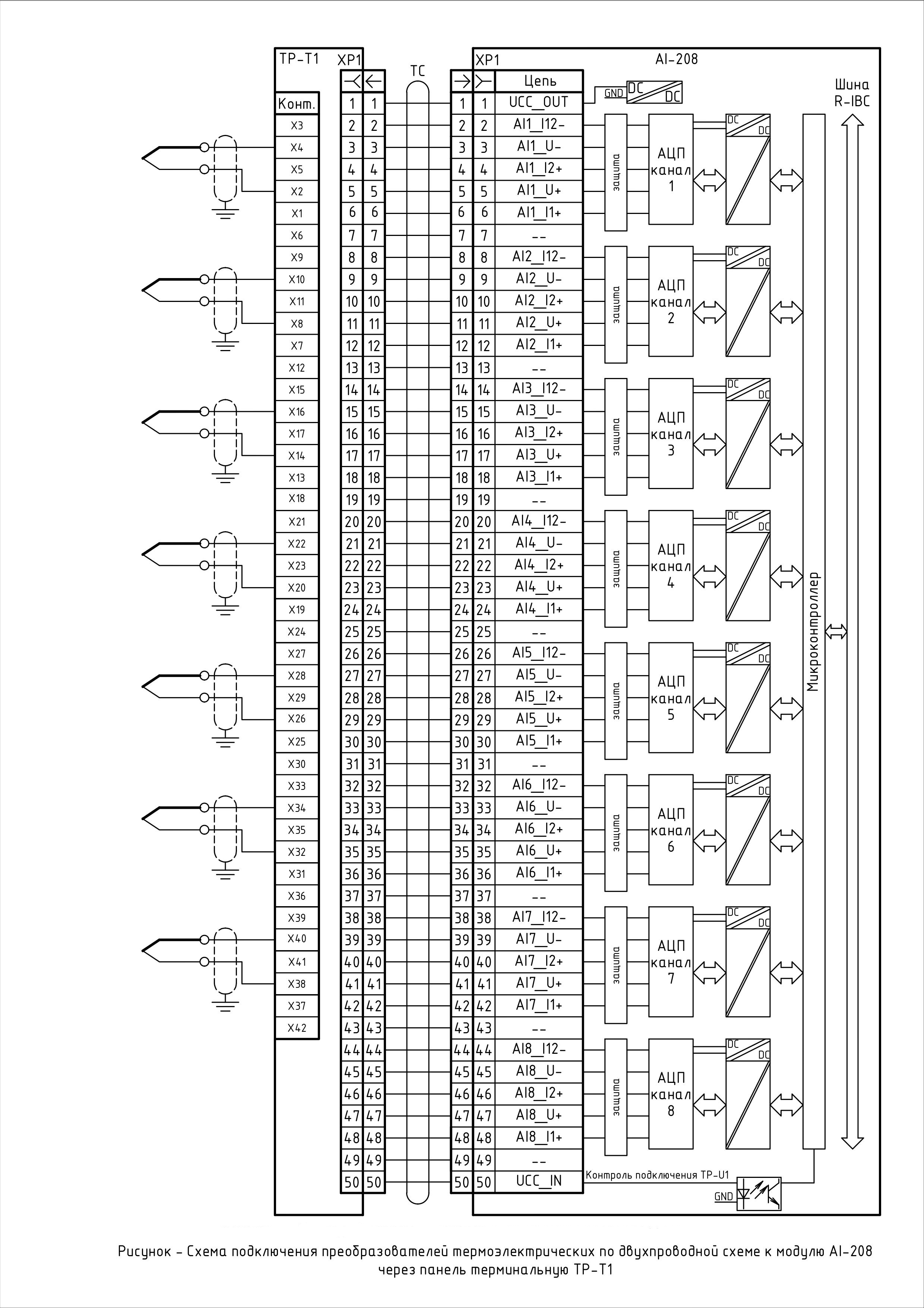

Компенсация температуры холодного спая
Есть

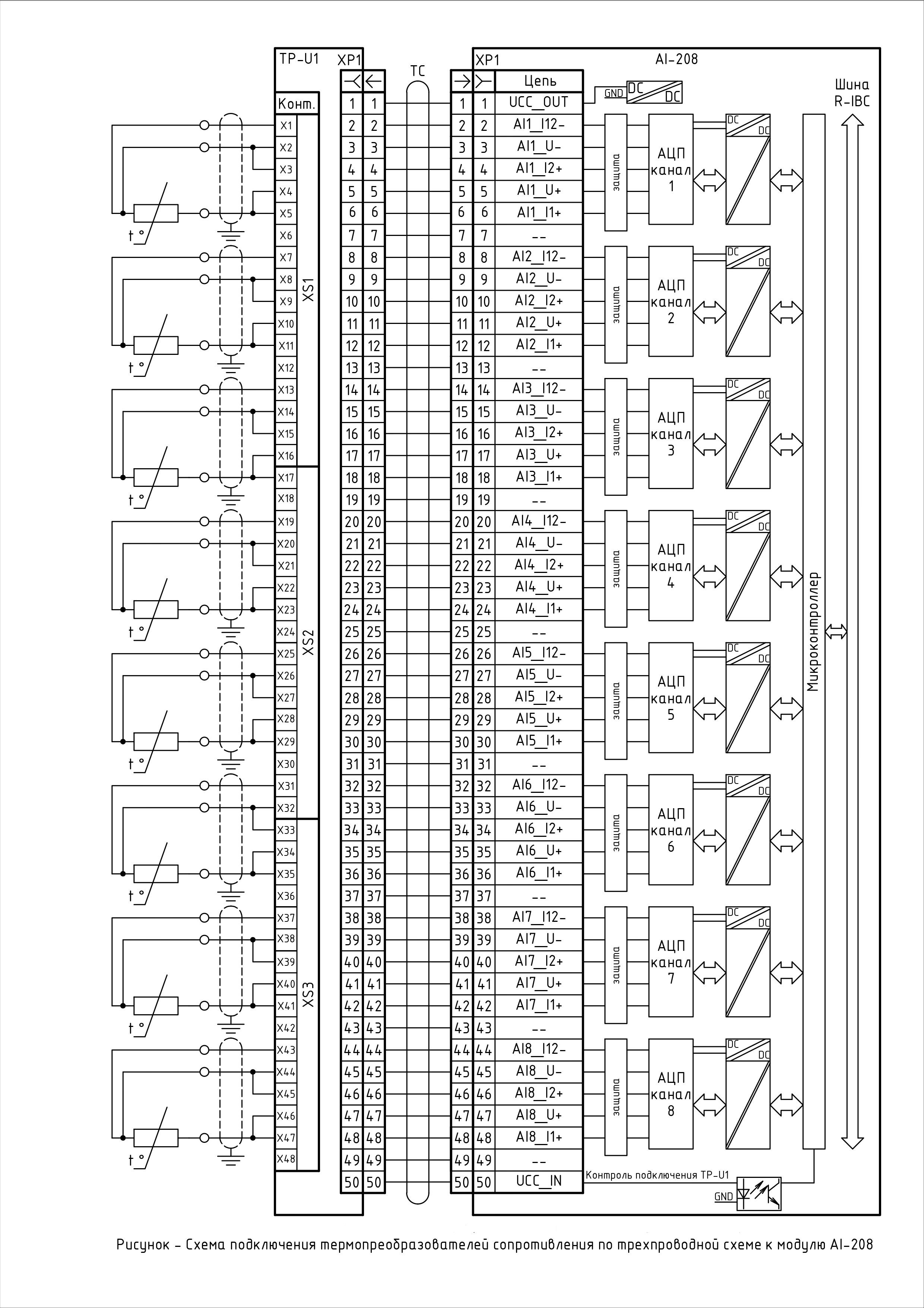

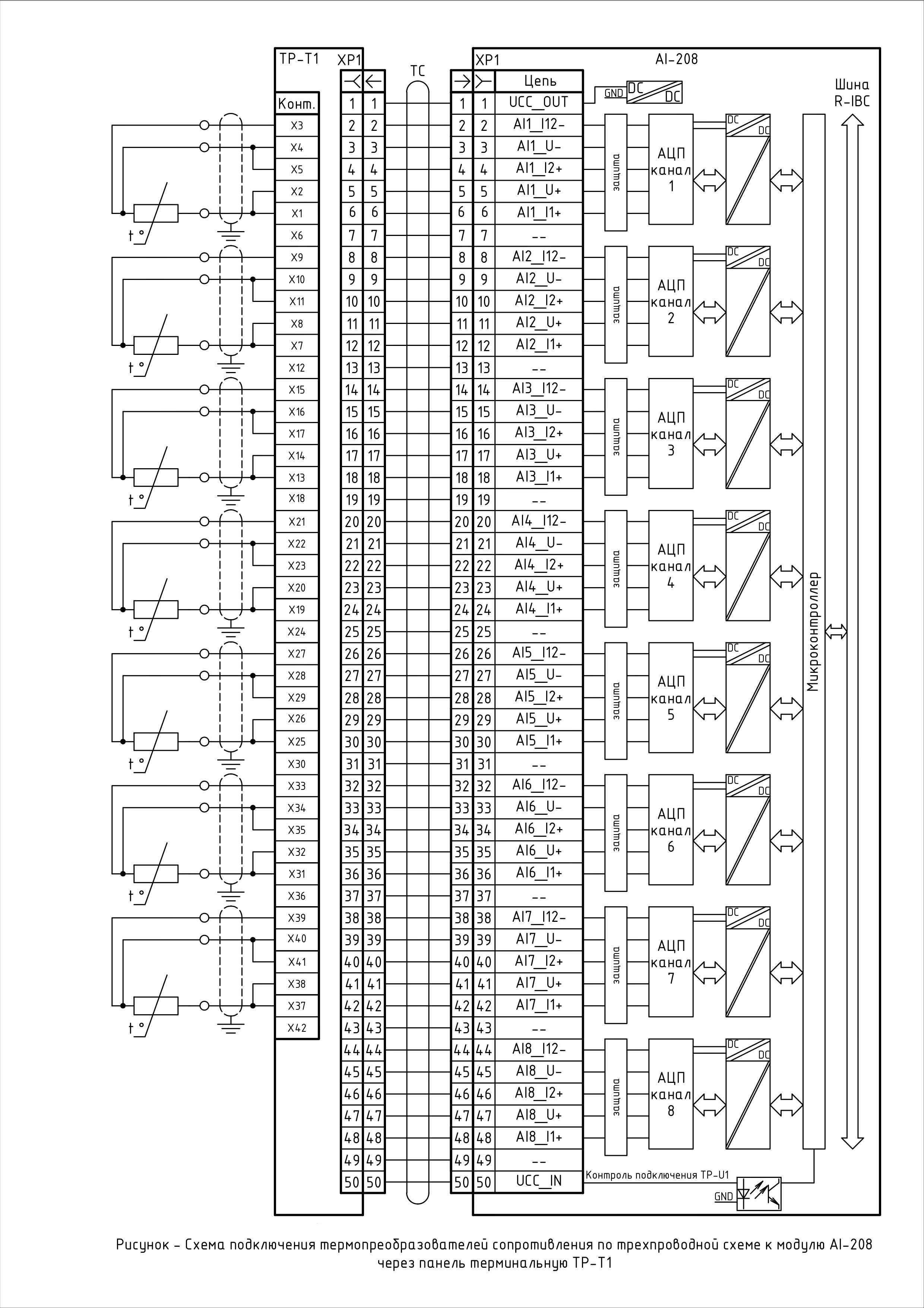

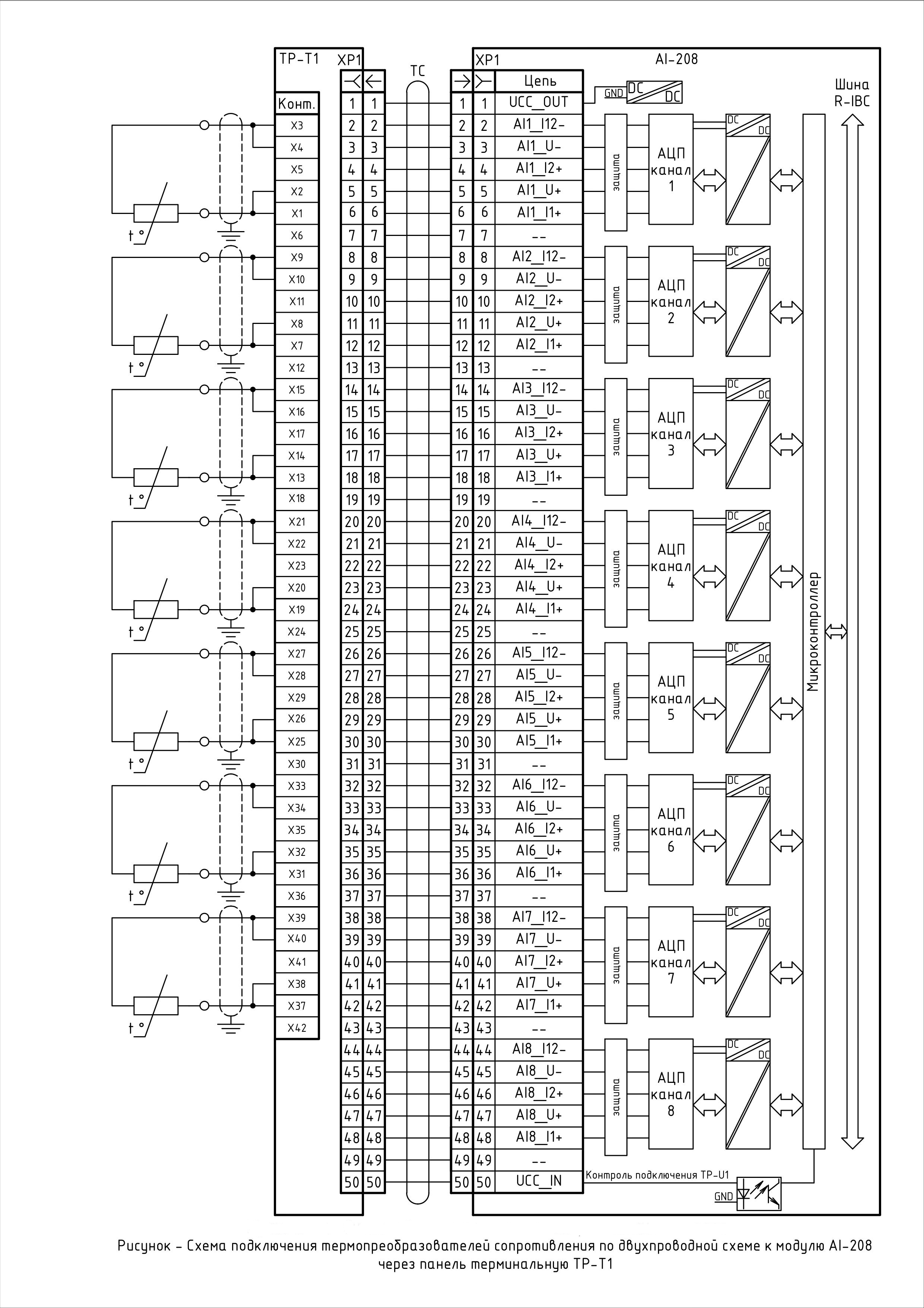

Схемы подключения термометров сопротивления
Трехпроводная, четырехпроводная
Диагностика обрыва линии связи с датчиками
Есть
Разрядность АЦП, бит, не менее
16
Предел допускаемой основной приведенной погрешности измерения входного сигнала термопреобразователей сопротивления, % от диапазона измерений
± 0,1
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала термопреобразователей сопротивления, %/°С
±0,005
Предел допускаемой основной приведенной погрешности измерения входного сигнала напряжения постоянного тока, % от диапазона измерений
± 0,1
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала напряжения постоянного тока, %/°С
±0,005
Предел допускаемой основной приведенной погрешности измерения входного сигнала от термопар, % от диапазона измерений
± 0,1
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала от термопар, %/ °C
±0,005
Предел допускаемой основной приведенной погрешности измерения входного сигнала активного сопротивления, % от диапазона измерений
± 0,1
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала активного сопротивления, %/°С
±0,005
Конфигурация гальванической изоляции каналов ввода
Все каналы имеют индивидуальную изоляцию
Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
0,5
Время измерения входного сигнала, мс, не более
1
Возможность программного усреднения сигнала с выбором количества усредняемых измерений
Есть
Возможное количество усредняемых измерений сигнала, шт.
2; 4; 8; 16; 32; 64; 128
Допустимое напряжение на входе, В
5
Заграждающий фильтр
Есть
Управление работой заграждающего фильтра
Программное
Контроль наличия связи с модулем ЦПУ (прикладная программа)
Есть
Максимальная потребляемая мощность, Вт, не более
5
Средняя потребляемая мощность, Вт
2.6
Масса, кг, не более
0.5
Материал корпуса
Пластмасса
Цвет корпуса
Светло-серый
Параметр Значение
Количество каналов 8
Типы измеряемых сигналов для модулей AI-208E, AI-208EMK Преобразование сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в выходной цифровой сигнал:
50M (α=0,00426 °С-1)
50М (α=0,00428 °С-1)
100М (α=0,00426 °С-1)
100М (α=0,00428 °С-1)
50П (α=0,00385 °С-1)
50П (α=0,00391 °С-1)
100П, Pt100 (α=0,00385 °С-1)
100П (α=0,00391 °С-1)
100Н (α=0,00617 °С-1)
46П (α= 0,00391 °С-1)
53М (α=0,00426 °С-1)
Pt1000 (α=0,00385 °С-1)
Преобразование сигналов от преобразователей термоэлектрических по ГОСТ Р 8.585-2001 в выходной цифровой сигнал:
ТВР (A-1)
ТВР (A-2)
ТВР (A-3)
ТПР (B)
ТПП (S)
ТПП (R)
ТХА (K)
ТХК (L)
ТХК (E)
ТМК (T)
ТЖК (J)
ТНН (N)
ТМК (M)
Сигналы напряжения постоянного тока:
От минус 500 до плюс 500 мВ
От минус 250 до плюс 250 мВ
От минус 125 до плюс 125 мВ
От минус 65 до плюс 65 мВ
От минус 35 до плюс 35 мВ
Сигналы активного сопротивления:
От 0 до 400 Ом
От 0 до 225 Ом
От 0 до 100 Ом
От 0 до 4000 Ом
Переключение типа и диапазона измеряемого сигнала Программное
Компенсация температуры холодного спая Есть
Схемы подключения термометров сопротивления Трехпроводная, четырехпроводная
Диагностика обрыва линии связи с датчиками Есть
Разрядность АЦП, бит, не менее 16
Предел допускаемой основной приведенной погрешности измерения входного сигнала термопреобразователей сопротивления, % от диапазона измерений ± 0,1
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала термопреобразователей сопротивления, %/°С ±0,005
Предел допускаемой основной приведенной погрешности измерения входного сигнала напряжения постоянного тока, % от диапазона измерений ± 0,1
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала напряжения постоянного тока, %/°С ±0,005
Предел допускаемой основной приведенной погрешности измерения входного сигнала от термопар, % от диапазона измерений ± 0,1
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала от термопар, %/ °C ±0,005
Предел допускаемой основной приведенной погрешности измерения входного сигнала активного сопротивления, % от диапазона измерений ± 0,1
Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала активного сопротивления, %/°С ±0,005
Конфигурация гальванической изоляции каналов ввода Все каналы имеют индивидуальную изоляцию
Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
Время измерения входного сигнала, мс, не более 1
Возможность программного усреднения сигнала с выбором количества усредняемых измерений Есть
Возможное количество усредняемых измерений сигнала, шт. 2
4
8
16
32
64
128
Допустимое напряжение на входе, В 5
Заграждающий фильтр Есть
Управление работой заграждающего фильтра Программное
Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
Максимальная потребляемая мощность, Вт, не более 5
Средняя потребляемая мощность, Вт 2.6
Масса, кг, не более 0.5
Материал корпуса Пластмасса
Цвет корпуса Светло-серый

    Кабели соединительные

    Наименование Длина, м Разъем 2- го конца кабеля Разъем 1- го конца кабеля
    ТС-31 1,5 IDC Угловой вниз IDC угловой вниз
    ТС-21 1,5 IDC Угловой вверх IDC угловой вниз
    ТС-11 1,5 IDC Прямой IDC угловой вниз
    TC-01 1,5 Оконцованные линии без разъема IDC угловой вниз

    Терминальные панели

    Наименование Подключаемые модули
    TP-U1 AI-116, AI-208, AI-416, AO-108, AO-408, DI-124, DO-132
