AI-116MK

    Арт.: RBZ-548440
    R-LOGIC Стандарт Автоматизированные системы управления

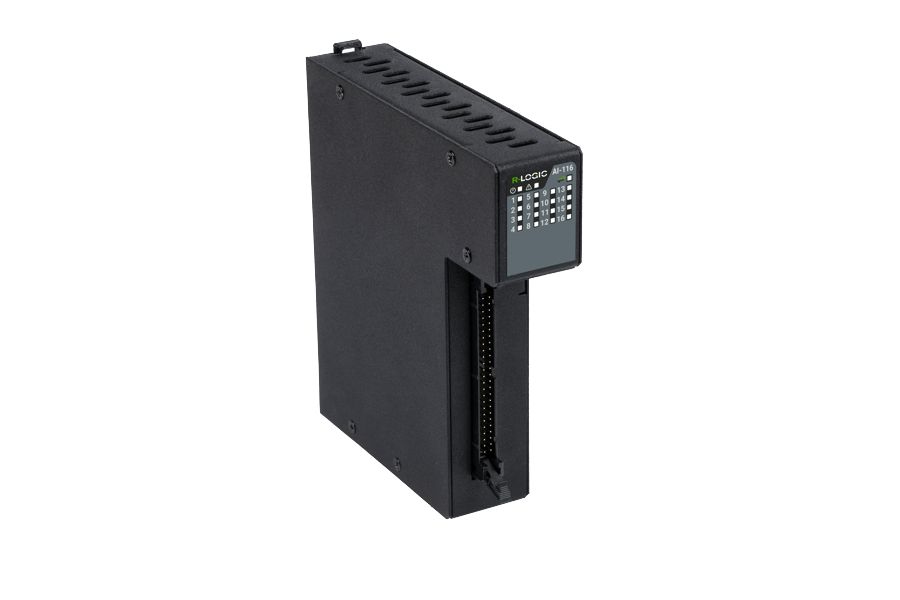

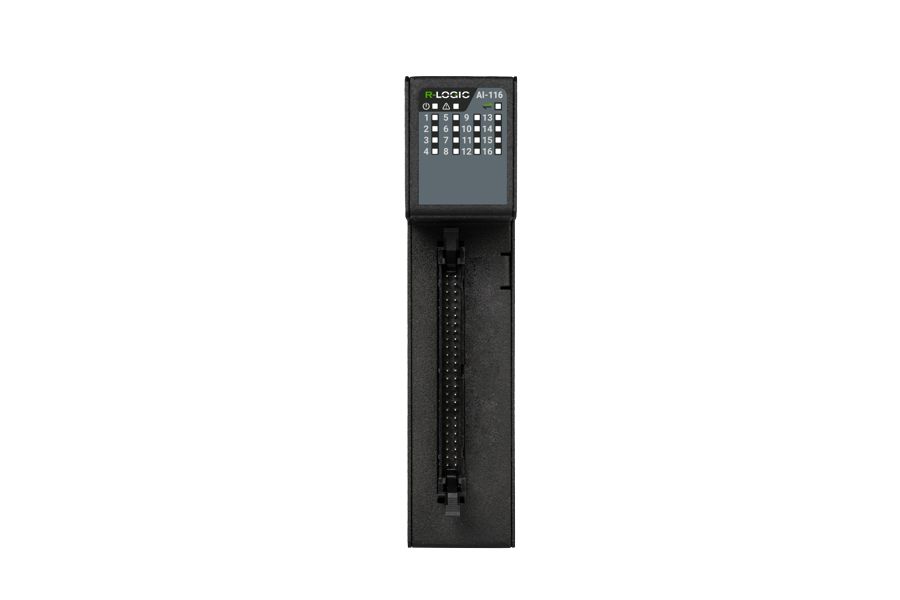

    Модуль ввода аналоговых сигналов AI-116MK предназначен для измерения унифицированных сигналов напряжения постоянного тока и унифицированных сигналов силы постоянного тока с возможностью подключения активных датчиков.

    Цена по запросу
    Где купить?

    Аналоговый модуль ввода AI-116MK обпеспечивает измерения измерений унифицированных сигналов напряжения постоянного тока в  диапазонах:
    - от - 5 до 5 В;
    - от - 10 до 10 В.

    Унифицированных сигналов силы постоянного тока с возможностью подключения
    активных датчиках в диапазонах:
    - от - 20 до  20 мА;
    - от 0 до 20 мА;
    - от 4 до 20 мА.

    Функции самодиагностики:
    1) Определение наличия связи с АЦП;
    2) Определение температуры внутри корпуса;
    3) Определение выхода уровня входного сигнала за диапазон измерений

    Встроенное программное обеспечение ТШВГ. 305659.183 комплект программного обеспечения для модуля аналогового ввода AI-116 интегрировано в модуль аналогового ввода AI-116MK ТШВГ.426431.005 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения унифицированных сигналов силы постоянного тока и напряжения постоянного тока.

    Количество каналов
    16
    Типы измеряемых сигналов
    Унифицированные сигналы силы постоянного напряжения постоянного тока, унифицированные сигналы напряжения постоянного тока
    Переключение типа и диапазона измеряемого сигнала
    Программное
    Диапазоны измерений унифицированных сигналов напряжения постоянного тока для модулей AI-116, AI-116MK
    ТаблицаДиапазонов: От - 5 до 5 В;От - 10 до 10 В
    Диапазоны измерений унифицированных сигналов силы постоянного тока для модулей AI-116, AI-116MK
    ТаблицаДиапазонов: От - 20 до 20 мА;От 0 до 20 мА;От 4 до 20 мА
    Контроль выхода за пределы рабочего диапазона в режиме измерения силы постоянного тока
    Есть
    Разрядность АЦП, бит, не менее
    24
    Период обновления данных АЦП, мс
    10
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений
    ±0,1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C
    ±0,005
    Конфигурация гальванической изоляции каналов ввода
    Четыре группы по четыре канала
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
    0,5
    Максимальное допустимоое напряжение на входе в режиме измерения напряжения, В
    11
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более
    75
    Импенданс входа каналов измерения сигналов постоянного напряжения, кОм, не менее
    12.7
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Максимальная потребляемая мощность, Вт, не более
    5
    Средняя потребляемая мощность, Вт
    2.6
    Масса, кг, не более
    0.7
    Материал корпуса
    Металл
    Цвет корпуса
    Черный
    Параметр Значение
    Количество каналов 16
    Типы измеряемых сигналов Унифицированные сигналы силы постоянного напряжения постоянного тока, унифицированные сигналы напряжения постоянного тока
    Переключение типа и диапазона измеряемого сигнала Программное
    Диапазоны измерений унифицированных сигналов напряжения постоянного тока для модулей AI-116, AI-116MK От - 5 до 5 В
    От - 10 до 10 В
    Диапазоны измерений унифицированных сигналов силы постоянного тока для модулей AI-116, AI-116MK От - 20 до 20 мА
    От 0 до 20 мА
    От 4 до 20 мА
    Контроль выхода за пределы рабочего диапазона в режиме измерения силы постоянного тока Есть
    Разрядность АЦП, бит, не менее 24
    Период обновления данных АЦП, мс 10
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений ±0,1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C ±0,005
    Конфигурация гальванической изоляции каналов ввода Четыре группы по четыре канала
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
    Максимальное допустимоое напряжение на входе в режиме измерения напряжения, В 11
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более 75
    Импенданс входа каналов измерения сигналов постоянного напряжения, кОм, не менее 12.7
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Максимальная потребляемая мощность, Вт, не более 5
    Средняя потребляемая мощность, Вт 2.6
    Масса, кг, не более 0.7
    Материал корпуса Металл
    Цвет корпуса Черный

      Кабели соединительные

      Наименование Длина, м Разъем 2- го конца кабеля Разъем 1- го конца кабеля
      ТС-31 1,5 IDC Угловой вниз IDC угловой вниз
      ТС-21 1,5 IDC Угловой вверх IDC угловой вниз
      ТС-11 1,5 IDC Прямой IDC угловой вниз
      TC-01 1,5 Оконцованные линии без разъема IDC угловой вниз

      Терминальные панели

      Наименование Подключаемые модули
      TP-U1 AI-116, AI-208, AI-416, AO-108, AO-408, DI-124, DO-132
