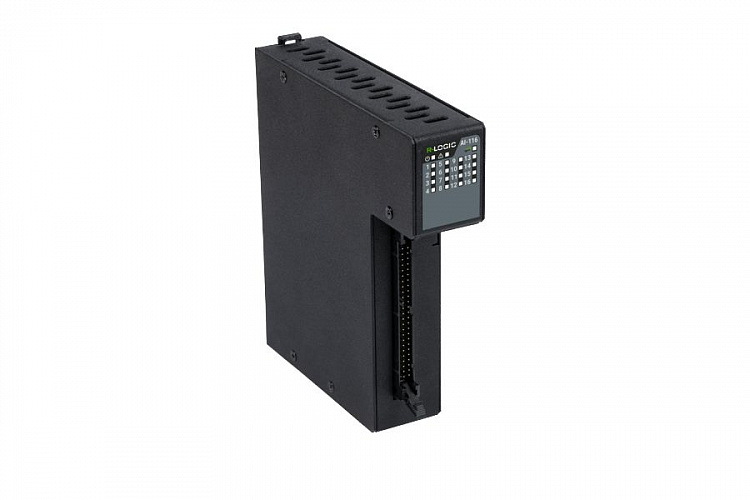

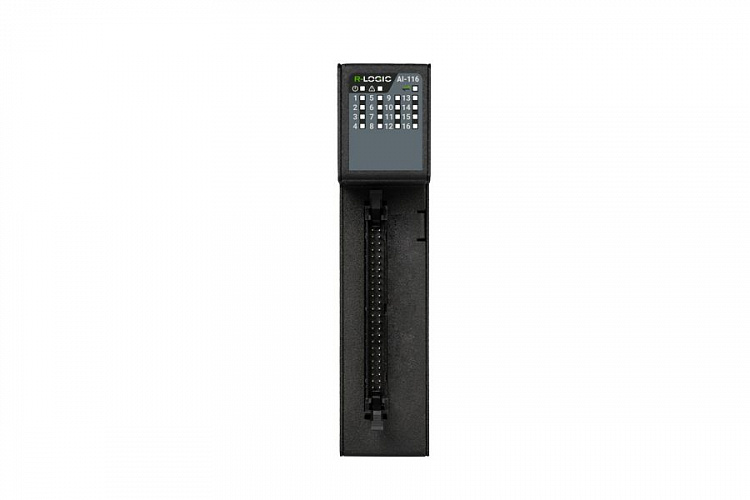

AI-116EMK

    Арт.: RBZ-716598
    R-LOGIC Стандарт

    Модуль ввода аналоговых сигналов AI-116EMK предназначен для измерения унифицированных сигналов напряжения постоянного тока и унифицированных сигналов силы постоянного тока с возможностью подключения активных датчиков.

    Цена по запросу
    Где купить?

    Аналоговый модуль ввода AI-116EMK обпеспечивает измерения измерений унифицированных сигналов напряжения постоянного тока в  диапазонах:
    - от - 1 до 1 В;
    - от - 2.5 до 2.5 В;
    - от - 5 до 5 В;
    - от 0 до 5 В;
    - от - 10 до 10 В;
    - от 1 до 5 В.

    Унифицированных сигналов силы постоянного тока с возможностью подключения
    активных датчиках в диапазонах:
    - от - 20 до 20 мА;
    - от -5 до 5 мА;
    - от 0 до 5 мА;
    - от 0 до 20 мА;
    - от 4 до 20 мА.

    Функции самодиагностики:
    1) Определение наличия связи с АЦП;
    2) Определение температуры внутри корпуса;
    3) Определение выхода уровня входного сигнала за диапазон измерений

    Цвет корпуса
    Черный
    Максимальная потребляемая мощность, Вт, не более
    5
    Переключение типа и диапазона измеряемого сигнала
    Программное
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
    0,5
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более
    75
    Диапазоны измерений унифицированных сигналов напряжения постоянного тока для модулей AI-116E, AI-116EMK
    ТаблицаДиапазонов: От - 1 до 1 В;От - 2,5 до 2,5 В;От - 5 до 5 В;От - 10 до 10 В;От 0 до 5 В;От 0 до 10 В;От 1 до 5 В
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Импенданс входа каналов измерения сигналов постоянного напряжения, кОм, не менее
    12.7
    Диапазоны измерений унифицированных сигналов силы постоянного тока AI-116E, AI-116EMK
    ТаблицаДиапазонов: От - 20 до 20 мА;От - 5 до 5 мА;От 0 до 5 мА;От 0 до 20 мА;От 4 до 20 мА
    Количество каналов
    16
    Разрядность АЦП, бит, не менее
    24
    Конфигурация гальванической изоляции каналов ввода
    Четыре группы по четыре канала
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C
    ±0,005
    Контроль выхода сигнала за пределы рабочего диапазона измерений
    Есть
    Период обновления данных АЦП, мс
    10
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений
    ±0,1
    Максимальное допустимоое напряжение на входе в режиме измерения напряжения, В
    11
    Средняя потребляемая мощность, Вт
    2.6
    Типы измеряемых сигналов
    Унифицированные сигналы силы постоянного напряжения постоянного тока, унифицированные сигналы напряжения постоянного тока
    Материал корпуса
    Металл
    Масса, кг, не более
    0.7
    Параметр Значение
    Цвет корпуса Черный
    Максимальная потребляемая мощность, Вт, не более 5
    Переключение типа и диапазона измеряемого сигнала Программное
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более 75
    Диапазоны измерений унифицированных сигналов напряжения постоянного тока для модулей AI-116E, AI-116EMK От - 1 до 1 В
    От - 2,5 до 2,5 В
    От - 5 до 5 В
    От - 10 до 10 В
    От 0 до 5 В
    От 0 до 10 В
    От 1 до 5 В
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Импенданс входа каналов измерения сигналов постоянного напряжения, кОм, не менее 12.7
    Диапазоны измерений унифицированных сигналов силы постоянного тока AI-116E, AI-116EMK От - 20 до 20 мА
    От - 5 до 5 мА
    От 0 до 5 мА
    От 0 до 20 мА
    От 4 до 20 мА
    Количество каналов 16
    Разрядность АЦП, бит, не менее 24
    Конфигурация гальванической изоляции каналов ввода Четыре группы по четыре канала
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C ±0,005
    Контроль выхода сигнала за пределы рабочего диапазона измерений Есть
    Период обновления данных АЦП, мс 10
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений ±0,1
    Максимальное допустимоое напряжение на входе в режиме измерения напряжения, В 11
    Средняя потребляемая мощность, Вт 2.6
    Типы измеряемых сигналов Унифицированные сигналы силы постоянного напряжения постоянного тока, унифицированные сигналы напряжения постоянного тока
    Материал корпуса Металл
    Масса, кг, не более 0.7
