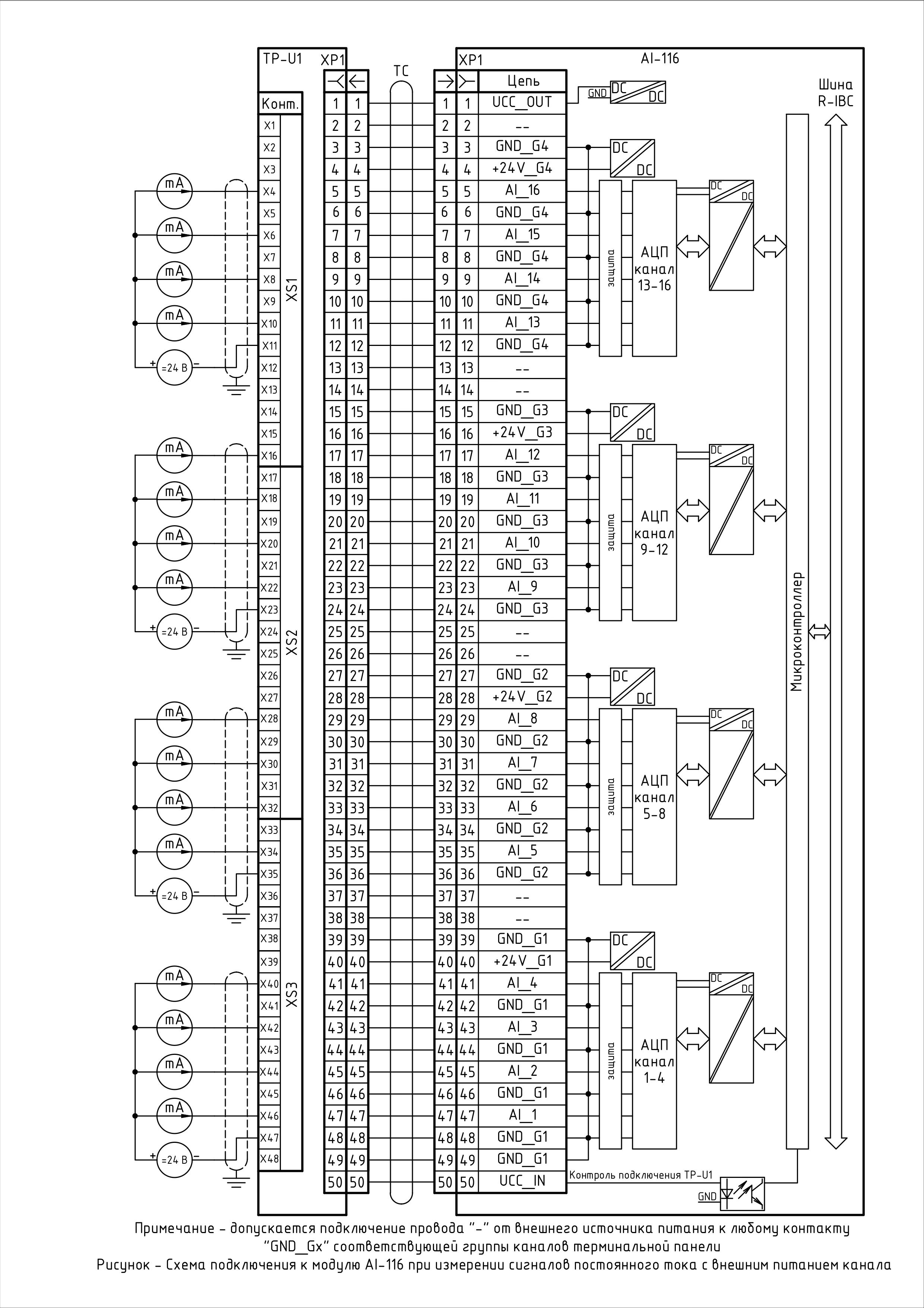

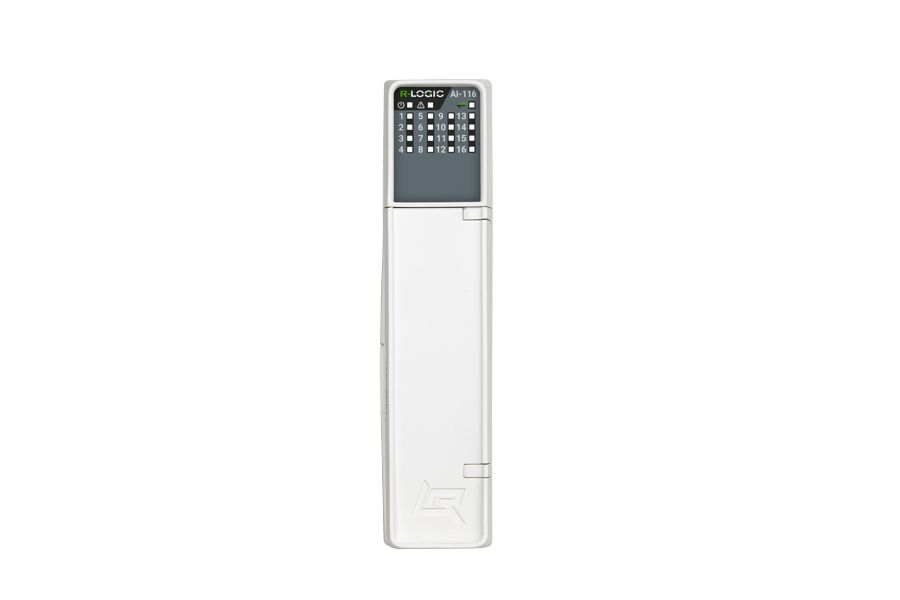

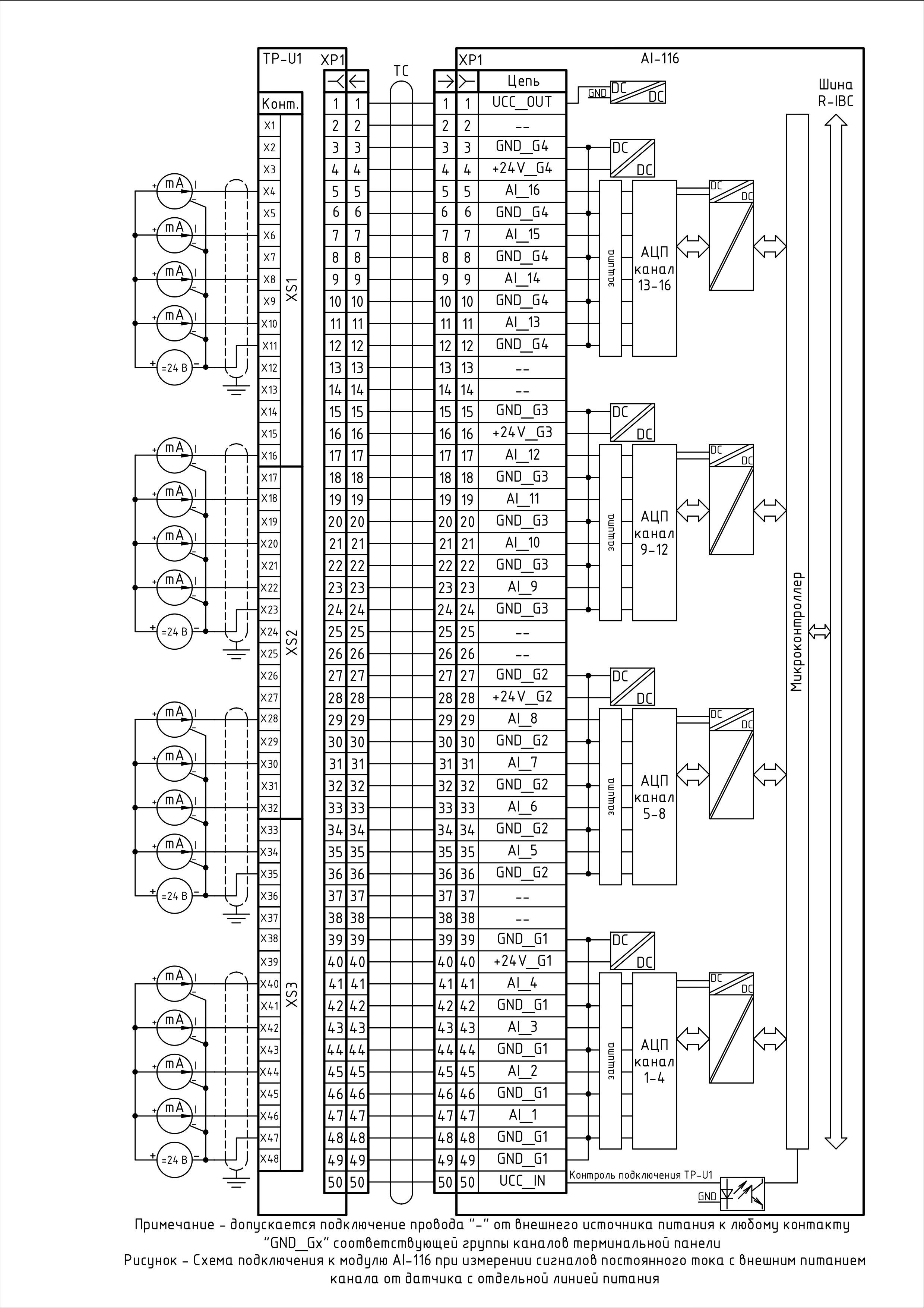

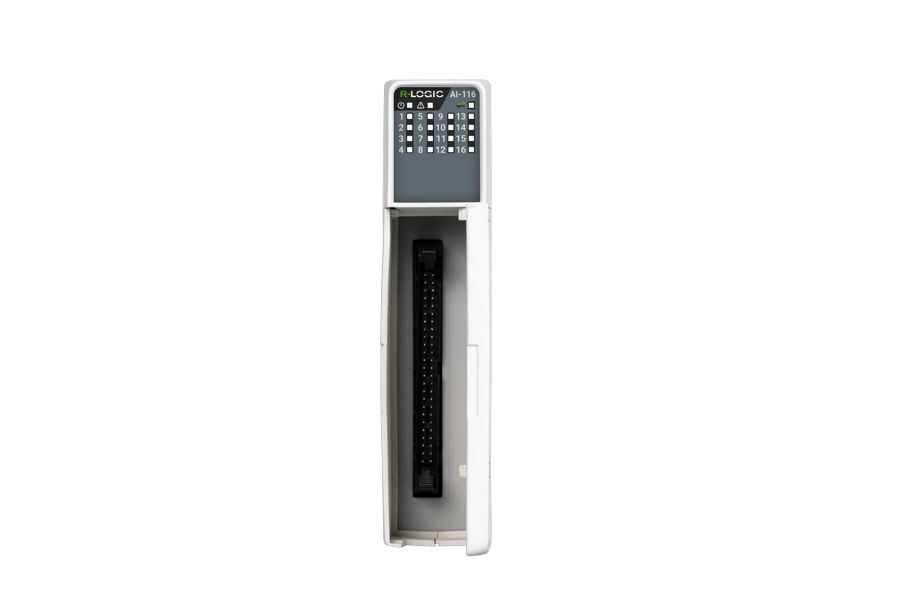

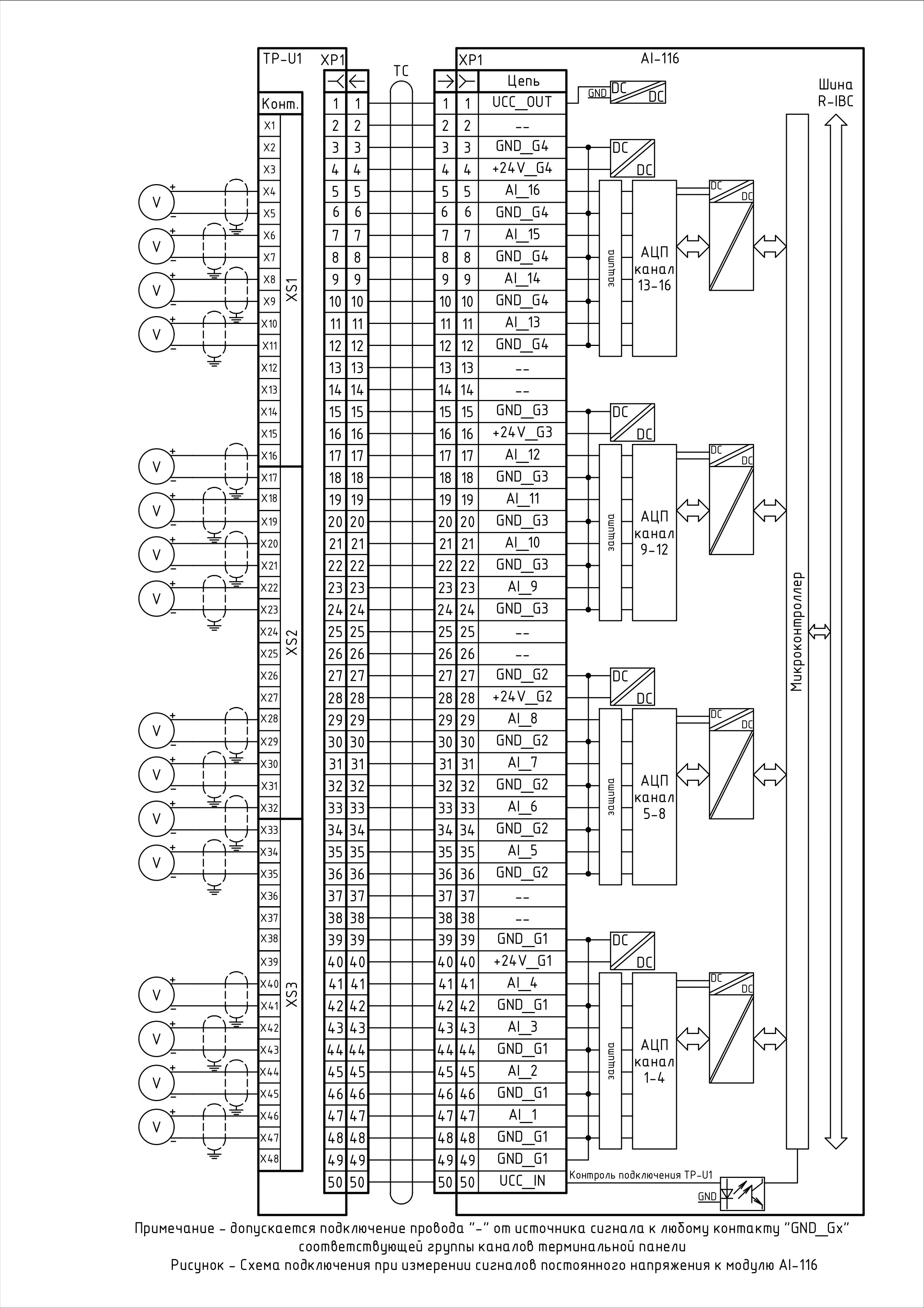

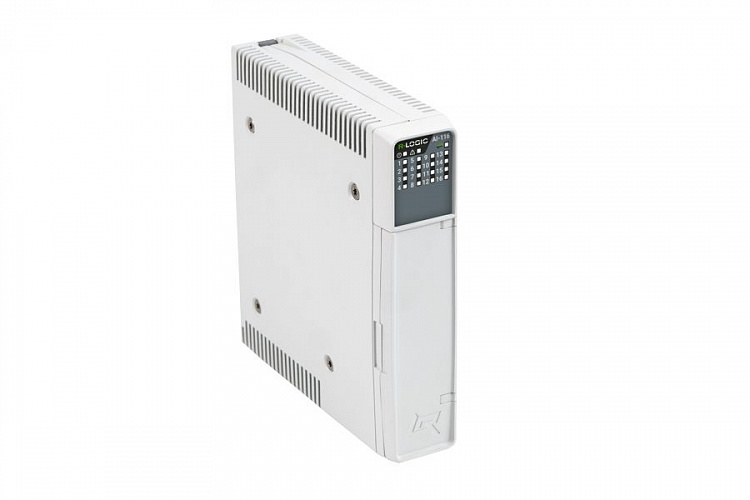

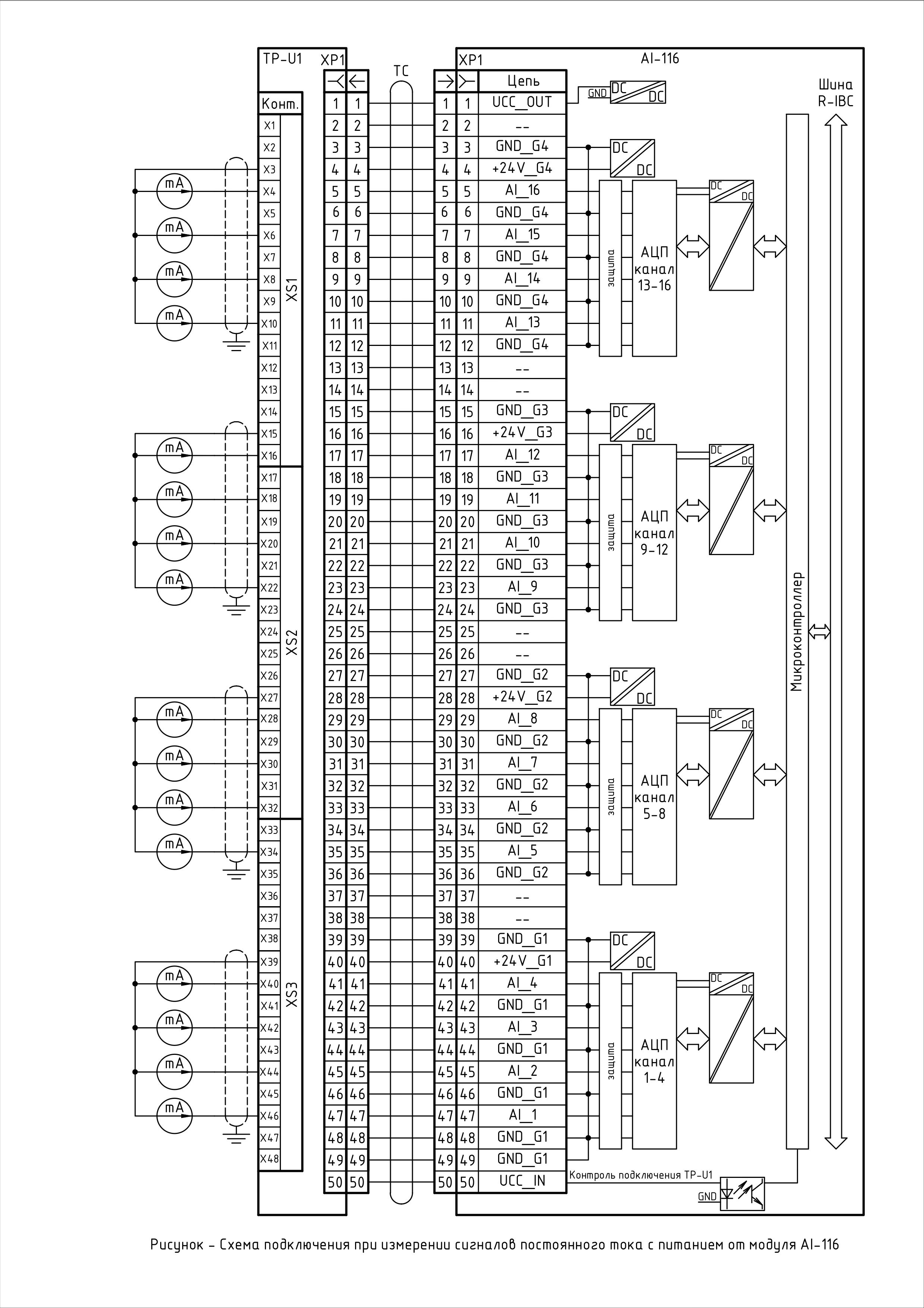

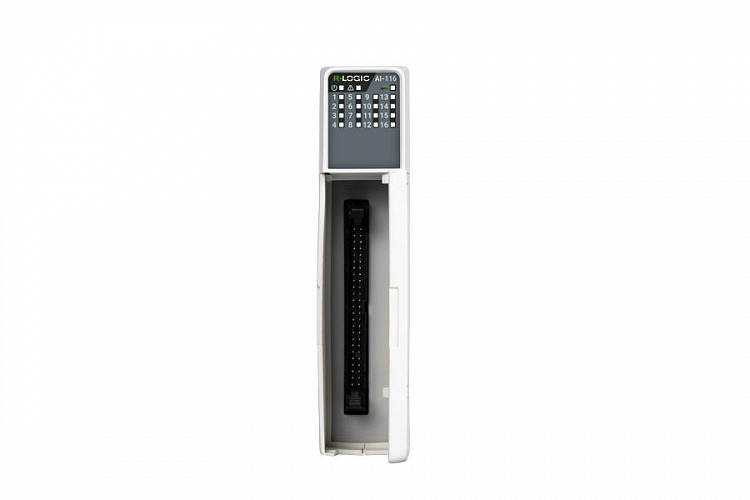

AI-116

    Арт.: RBZ-524941
    R-LOGIC Стандарт Автоматизированные системы управления

    Модуль ввода аналоговых сигналов AI-116 предназначен для измерения унифицированных сигналов напряжения постоянного тока и унифицированных сигналов силы постоянного тока с возможностью подключения активных датчиков.

    Цена по запросу
    Где купить?

    Аналоговый модуль ввода AI-116 обпеспечивает измерения измерений унифицированных сигналов напряжения постоянного тока в  диапазонах:
    - от - 5 до 5 В;
    - от - 10 до 10 В.

    Унифицированных сигналов силы постоянного тока с возможностью подключения
    активных датчиках в диапазонах:
    - от - 20 до  20 мА;
    - от 0 до 20 мА;
    - от 4 до 20 мА.

    Функции самодиагностики:
    1) Определение наличия связи с АЦП;
    2) Определение температуры внутри корпуса;
    3) Определение выхода уровня входного сигнала за диапазон измерений

    Встроенное программное обеспечение ТШВГ. 305659.183 комплект программного обеспечения для модуля аналогового ввода AI-116 интегрировано в модуль аналогового ввода AI-116 ТШВГ.426431.001 и поставляется потребителю вместе с устройством. Установка программного обеспечения производится только на заводе-изготовителе. Стоимость встроенного программного обеспечения включена в стоимость модуля. Эксплуатация встроенного ПО без устройства невозможна. Комплект ПО предназначен для измерения унифицированных сигналов силы постоянного тока и напряжения постоянного тока.

    Количество каналов
    16
    Типы измеряемых сигналов
    Унифицированные сигналы силы постоянного напряжения постоянного тока, унифицированные сигналы напряжения постоянного тока
    Переключение типа и диапазона измеряемого сигнала
    Программное
    Диапазоны измерений унифицированных сигналов напряжения постоянного тока для модулей AI-116, AI-116MK
    ТаблицаДиапазонов: От - 5 до 5 В;От - 10 до 10 В;
    Диапазоны измерений унифицированных сигналов силы постоянного тока для модулей AI-116, AI-116MK
    ТаблицаДиапазонов: От - 20 до 20 мА;От 0 до 20 мА;От 4 до 20 мА
    Контроль выхода за пределы рабочего диапазона в режиме измерения силы постоянного тока
    Есть
    Разрядность АЦП, бит, не менее
    24
    Период обновления данных АЦП, мс
    10
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений
    ±0,1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C
    ±0,005
    Конфигурация гальванической изоляции каналов ввода
    Четыре группы по четыре канала
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее
    0,5
    Максимальное допустимоое напряжение на входе в режиме измерения напряжения, В
    11
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более
    75
    Импенданс входа каналов измерения сигналов постоянного напряжения, кОм, не менее
    12.7
    Контроль наличия связи с модулем ЦПУ (прикладная программа)
    Есть
    Максимальная потребляемая мощность, Вт, не более
    5
    Средняя потребляемая мощность, Вт
    2.6
    Масса, кг, не более
    0.5
    Материал корпуса
    Пластмасса
    Цвет корпуса
    Светло-серый
    Параметр Значение
    Количество каналов 16
    Типы измеряемых сигналов Унифицированные сигналы силы постоянного напряжения постоянного тока, унифицированные сигналы напряжения постоянного тока
    Переключение типа и диапазона измеряемого сигнала Программное
    Диапазоны измерений унифицированных сигналов напряжения постоянного тока для модулей AI-116, AI-116MK От - 5 до 5 В
    От - 10 до 10 В
    Диапазоны измерений унифицированных сигналов силы постоянного тока для модулей AI-116, AI-116MK От - 20 до 20 мА
    От 0 до 20 мА
    От 4 до 20 мА
    Контроль выхода за пределы рабочего диапазона в режиме измерения силы постоянного тока Есть
    Разрядность АЦП, бит, не менее 24
    Период обновления данных АЦП, мс 10
    Предел допускаемой основной приведенной погрешности измерения входного сигнала, % от диапазона измерений ±0,1
    Пределы допускаемой дополнительной приведенной погрешности измерения входного сигнала, %/°C ±0,005
    Конфигурация гальванической изоляции каналов ввода Четыре группы по четыре канала
    Потенциал изоляции групп каналов(при нормальных условиях) от цепей питания, заземления и каналов других групп, кВ, не менее 0,5
    Максимальное допустимоое напряжение на входе в режиме измерения напряжения, В 11
    Импенданс входа каналов измерения сигналов постоянного тока, Ом, не более 75
    Импенданс входа каналов измерения сигналов постоянного напряжения, кОм, не менее 12.7
    Контроль наличия связи с модулем ЦПУ (прикладная программа) Есть
    Максимальная потребляемая мощность, Вт, не более 5
    Средняя потребляемая мощность, Вт 2.6
    Масса, кг, не более 0.5
    Материал корпуса Пластмасса
    Цвет корпуса Светло-серый

      Кабели соединительные

      Наименование Длина, м Разъем 2- го конца кабеля Разъем 1- го конца кабеля
      ТС-31 1,5 IDC Угловой вниз IDC угловой вниз
      ТС-21 1,5 IDC Угловой вверх IDC угловой вниз
      ТС-11 1,5 IDC Прямой IDC угловой вниз
      TC-01 1,5 Оконцованные линии без разъема IDC угловой вниз

      Терминальные панели

      Наименование Подключаемые модули
      TP-U1 AI-116, AI-208, AI-416, AO-108, AO-408, DI-124, DO-132
