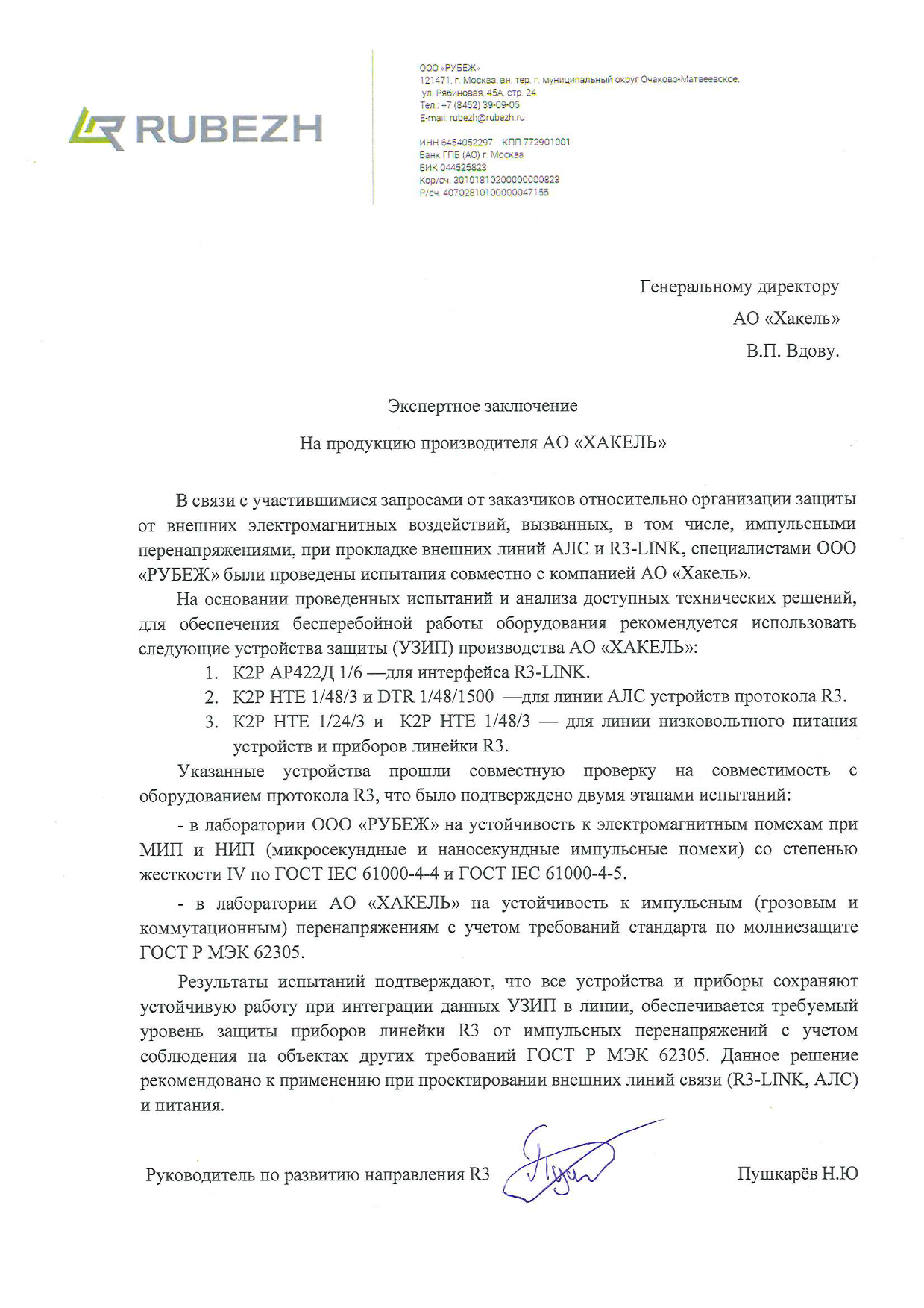

Специалисты компании «РУБЕЖ» и АО «Хакель» (торговая марка К2) провели совместные испытания, целью которых стала проверка эффективности защиты оборудования интегрированной системы безопасности RUBEZH R3 от грозовых и коммутационных перенапряжений.
Результаты подтвердили: грамотное применение устройств защиты от импульсных перенапряжений (УЗИП К2) в сочетании с помехоустойчивым оборудованием RUBEZH R3 позволяет обеспечить бесперебойную работу системы даже при серьезных электромагнитных воздействиях.
Почему это важно
Импульсные перенапряжения — одна из частых причин сбоев в работе систем безопасности на объектах с протяженными кабельными трассами и распределенной структурой. Грозовые разряды, скачки напряжения в сетях и коммутационные процессы могут вывести из строя электронику, нарушить обмен данными и снизить надежность системы в целом.
Как проходили испытания
На первом этапе была подтверждена электромагнитная совместимость оборудования RUBEZH R3 и УЗИП К2 при воздействии нано- и микросекундных импульсов (IV степень жесткости по ГОСТ IEC 61000-4-4 и ГОСТ IEC 61000-4-5).
Второй этап прошел на испытательной базе АО «Хакель». Специалисты моделировали воздействие высокоэнергетических импульсов тока 10/350 и 8/20 мкс на три линии:- электропитания — 2 кА, 10/350 мкс;
- интерфейсную R3-Link — 5 кА, 8/20 мкс;
- адресную линию связи — 2 кА, 10/350 мкс.
Для каждой цепи применялись специализированные УЗИП: К2Р НТЕ 1/24/3, К2Р АР422Д DTR 1/48/1500 или К2Р НТЕ 1/48/3.
Результаты
Все оборудование RUBEZH R3 сохранило полную работоспособность. Обмен данными не нарушался, повреждений портов и компонентов не зафиксировано. Осциллограммы показали, что остаточные перенапряжения после срабатывания УЗИП не превысили допустимых значений для входных цепей приборов.
Практическая ценность
Проектировщики получают подтвержденную испытаниями возможность включать УЗИП в проекты для защиты:- вводов электропитания;
- интерфейсных линий R3-Link;
- адресных линий связи;
- кабельных линий, выходящих за пределы здания.
Это особенно актуально для промышленных объектов, транспортной инфраструктуры, социальных учреждений и объектов ТЭК, где к надежности систем предъявляются повышенные требования.
Вывод
Высокая собственная помехоустойчивость оборудования ИСБ RUBEZH R3 и правильно подобранные УЗИП К2 — взаимодополняющие элементы комплексной защиты. Их совместное применение снижает риск отказов, вызванных внешними электромагнитными воздействиями, и обеспечивает стабильную работу систем безопасности на протяжении всего срока эксплуатации объекта.
