Аспирационные извещатели на защите данных ЦОД

Проектирование систем пожарной безопасности для ЦОД требует соблюдения строгих нормативов и одновременного учета специфики высокоплотной ИТ-инфраструктуры. Аспирационные извещатели отвечают этим вызовам: их применение рекомендовано в профильных сводах правил для защиты помещений с электронной техникой и позволяет выполнить требования по раннему обнаружению возгораний. Благодаря активному забору и анализу проб воздуха они обнаруживают угрозу возгорания на начальной стадии, выявляя малейшие признаки задымления в серверных залах, за фальшполами и подвесными потолками.

ТРЕБОВАНИЯ СП 484 И СП 541 И ИХ РЕАЛИЗАЦИЯ НА ПРАКТИКЕ

Аспирационные системы пожарной сигнализации (извещатель пожарный дымовой аспирационный, ИПДА) стали одним из ключевых инструментов раннего обнаружения возгораний в ЦОД. Их применение требует учета нормативных требований, особенностей размещения и интеграции с другими системами защиты. Типовое решение АППЗ (автоматической системы противопожарной защиты) на базе оборудования RUBEZH реализует практический подход к защите серверной инфраструктуры.При проектировании АППЗ нужно учитывать требования СП 541.1325800.2024 «Здания и сооружения центров обработки данных. Правила проектирования» (профильный документ по проектированию ЦОД) и СП 484.1311500.2020 «Системы противопожарной защиты. Системы пожарной сигнализации и автоматизация систем противопожарной защиты. Нормы и правила проектирования».

Ключевые положения СП 541:

8.3.1 В машинных залах ЦОД площадью 24 м2 и более следует предусматривать автоматическую установку пожаротушения.

8.3.4 Систему пожарной сигнализации следует проектировать с дымовыми пожарными извещателями либо комбинированными или мультикритериальными пожарными извещателями, реагирующими на дым (кроме помещений, в которых ввиду технологических процессов неизбежны ложные срабатывания).
Для минимизации возможного ущерба дополнительно допускается устанавливать аспирационную систему раннего обнаружения пожара.

8.3.5 В случае, если электроснабжение здания или помещения ЦОД или отдельных его частей обеспечивается по особой группе первой категории электроприемника по надежности электроснабжения в соответствии с ПУЭ Правила устройства электроустановок (7-е изд.), системы противопожарной защиты также должны быть запитаны по особой группе первой категории.

8.3.6 Оборудование помещений электрогенераторной установки автоматической установкой пожаротушения;

8.3.7 Автоматизация систем противопожарной защиты в зданиях и помещениях ЦОД должна быть выполнена с учетом требований СП 484.1311500 и с учетом технологических процессов.

Основные положения СП 484 по применению аспирационных ИП

6.6.21 Для защиты помещений с большой концентрацией электронной техники (серверные, АТС, центры обработки данных и т.п.) рекомендуется применять аспирационные дымовые пожарные извещатели (ИП) не ниже класса А.
Для защиты агрегатов, механизмов, серверных стоек, стеллажей и подобного оборудования рекомендуется располагать воздухозаборные отверстия (в том числе с использованием капиллярных трубок) внутри или непосредственной близости от защищаемого оборудования.

6.6.8 Допускается встраивание воздухозаборных труб аспирационных ИП в строительные конструкции или элементы отделки помещения с сохранением доступа к воздухозаборным отверстиям. Трубы аспирационного ИП могут располагаться как за подвесным потолком, так и под фальшполом с забором воздуха через капиллярные трубки, проходящие через фальшпол/навесной потолок с выводом воздухозаборного отверстия в основное пространство помещения.

6.6.24 В случае установки блока обработки аспирационного дымового ИП вне защищаемого помещения рекомендуется предусмотреть возврат проб воздуха в защищаемое
помещение.

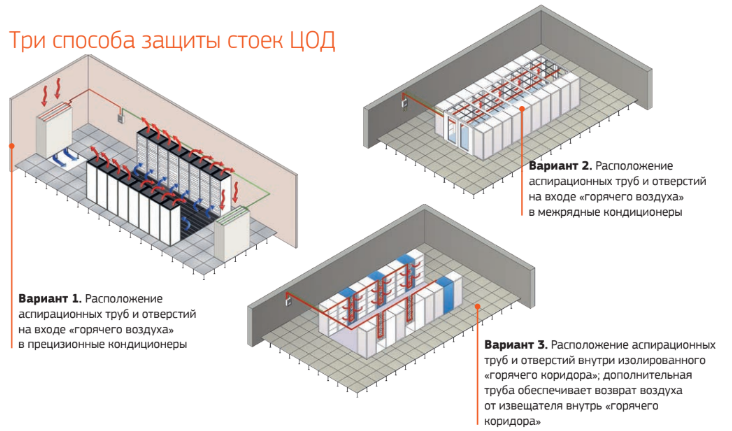

6.6.32 В случае применения аспирационных ИП расстояние от их воздухозаборных отверстий до вентиляционного отверстия регламентируется величиной допустимой скорости воздушного потока для данного типа ИП в соответствии с технической документацией (ТД) на извещатель. При допустимой скорости воздушного потока разрешается размещение воздухозаборных отверстий в следующих местах: на решетках входа горячего воздуха в системы прецизионного кондиционирования, в местах выхода горячего воздуха из активного оборудования, под перекрытиями изолированных «горячих» коридоров, в местах входа горячего воздуха в установки межстоечного кондиционирования, на воздухозаборных решетках систем вытяжной вентиляции. При расчете количества всасывающих отверстий в этом случае исходить из максимально допустимого соотношения: одно отверстие на 0,4 м2 решетки.

РАННЕЕ ОБНАРУЖЕНИЕ ПОЖАРА И ОТКАЗОУСТОЙЧИВОСТЬ ЦОД

Все требования, предъявляемые к точечным ИП, применимы также к воздухозаборным отверстиям ИПДА — радиус контроля, расположение на балочных потолках, перфорированных потолках и т.д.

Трубопроводы для аспирационных извещателей не подлежат обязательному соответствию требованиям технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

ИПДА повышенной чувствительности (класс А) применяются внутри особо ценных, уязвимых или критических предметов, таких как компьютерное или электронное оборудование и электронные шкафы, или близко к ним, что позволяет использовать его в ЦОД.

Максимально от перекрытия можно располагать трубопровод с воздухозаборными отверстиями до 900 мм в соответствии СП 484.1311500.2020 изм. 1, п.6.6.13, для обхода выступающих конструкций свыше 900 мм можно использовать гибкий шланг, в котором запрещено размещать воздухозаборные отверстия.

В машинных залах ЦОД рекомендуется не смешивать трубопроводы из горячего и холодного коридоров из-за возможности образования конденсата.

Для каждого ИПДА необходимо заложить отдельный источник питания.

ОРГАНИЗАЦИЯ СПЗ ДЛЯ ЦОД

Система пожарной сигнализации для ЦОД может быть организована на базе оборудования системы противопожарной защиты GLOBAL RUBEZHТМ.

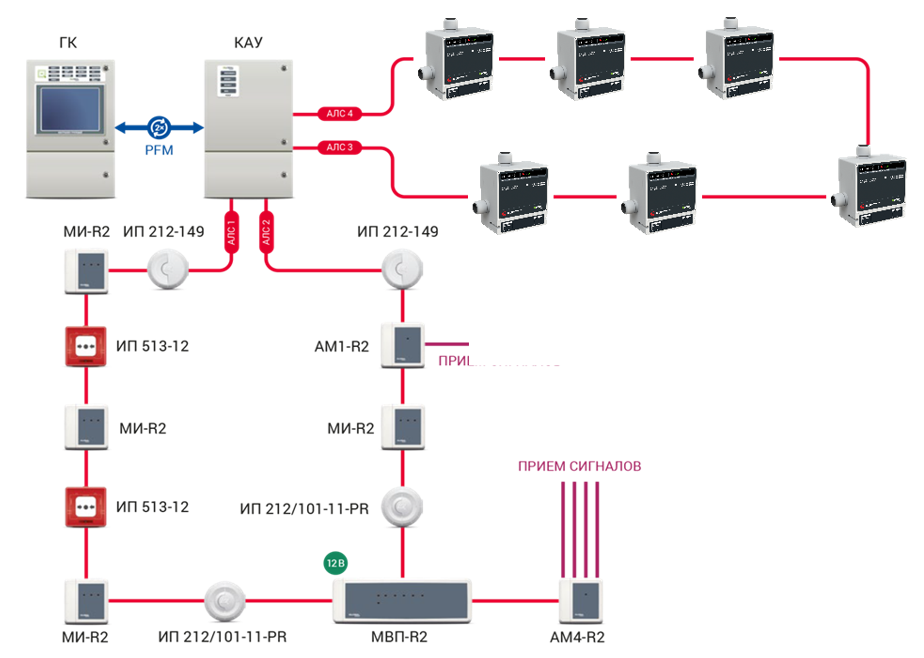

Ядром системы являются приборы приемно-контрольные приборы и управления пожарные (далее —ППКУП): групповой контроллер (ГК), контроллер адресных устройств (КАУ) и терминальный пульт управления (ТПУ).

ППКУП обеспечивают прием и обработку сигналов от адресных устройств, контроль целостности линий связи, контроль и управление СПС, СОУЭ, АДУ, АПТ и инженерными системами. Повышенная отказоустойчивость СПЗ GLOBAL RUBEZH обеспечивается резервированием группового контроллера и кольцевого межприборного интерфейса собственной разработки PFM. Таким образом, система способна автоматически выполнить все задачи в условиях нештатной ситуации, в том числе при отключении основного/резервного ГК или обрыва с двух сторон одной из линий интерфейса. Связь между КАУ и адресными периферийными устройствами осуществляется по адресной линии связи кольцевой топологии, что обеспечивает резервирование каналов связи и гарантирует передачу любого сигнала, а скорость реакции системы после обнаружения очага возгорания составляет всего 1 секунду.

Интеграция СПЗ GLOBAL RUBEZH с системами диспетчеризации, ССОИ, SCADA может осуществляться по протоколам MODBUS TCP/IP, RTU, REST:API.
В качестве периферийных устройств СПЗ GLOBAL RUBEZH применяются адресные пожарные дымовые, ручные и адресные аспирационные извещатели для раннего обнаружения очагов задымления, что особенно востребовано для ЦОД.

КАК РАБОТАЕТ АСПИРАЦИОННАЯ СИСТЕМА GLOBAL RUBEZH

Принцип работы адресных аспирационных пожарных дымовых извещателей GLOBAL RUBEZH (ИП 212-2-А-ИКЗ-R2) основан на непрерывном заборе и анализе оптической плотности газовоздушной смеси (концентрации дыма) из защищаемого пространства через систему воздухозаборных трубопроводов.

В отличие от традиционного подхода, где извещатель фиксирует дым уже в месте установки датчика, аспирационная система постоянно отбирает воздух из разных точек защищаемой зоны. Это позволяет обнаруживать признаки возгорания на ранней стадии, до активного распространения дыма по помещению.

Извещатель подключается к адресным ППКУП GLOBAL RUBEZH — групповому контроллеру или контроллеру адресных устройств по адресной линии связи — и занимает один адрес. Это позволяет контролировать состояние объекта с точностью до зоны, что упрощает эксплуатацию и повышает информативность системы для службы безопасности и технического персонала.



Ключевая функциональная особенность ИП 212-2-А-ИКЗ-R2 — это применение лазерной технологии в дымовой камере. В отличие от светодиодных моделей здесь лазерный луч формирует в малом объеме камеры область с высокой концентрацией света. Даже единичные микроскопические частицы дыма вызывают сигнал рассеяния, который фиксируется фотоприемником. Диапазон чувствительности составляет от 0,00001 до 0,09 дБ/м. Это позволяет системе точно реагировать на минимальные изменения газовоздушной среды и обнаруживать признаки возгорания на самой ранней стадии.

Кроме того, извещатель не требует термокомпенсации и сохраняет точность измерений и стабильность независимо от температуры отбираемого воздуха, будь то горячий или холодный или постоянно сменяющие друг друга воздушные потоки горячего и холодного воздуха, что особенно характерно для серверных ЦОД.

Важно отметить, что при калибровке аспирационный извещатель GLOBAL RUBEZH с помощью умных алгоритмов максимально адаптируется к условиям эксплуатации и сохраняет в памяти все настройки, а при внештатных ситуациях, например, отключении электричества, повторной калибровки не потребуется.

Максимальная длина воздухопровода, подключаемом к адресному аспирационному извещателю GLOBAL RUBEZH, составляет 200 м. В отличие от других моделей, при U-образном разветвлении протяженность воздухопровода можно увеличить до 400 м. Допускается также применение двух или четырех симметричных ветвей. Это позволит значительно увеличить площадь защиты и сэкономить на комплектующих.

Максимальная длина воздухопровода составляет до 200 м, а при U-образном разветвлении — 400 м. Это дает проектировщикам больше свободы при построении системы и позволяет защищать большие площади одним устройством.
Площадь защиты зависит от класса чувствительности: до 970 м2 для класса А, до 1600 м2 для класса В и до 2000 м2 для класса С. Количество воздухозаборных отверстий также зависит от класса: для класса А — от 1 до 24, для класса В — от 1 до 36, для класса С — от 2 до 36. Эти параметры позволяют использовать систему как на локальных участках с повышенными требованиями к раннему обнаружению, так и на протяженных объектах большой площади.

УДАЛЕННЫЙ МОНИТОРИНГ И ОБСЛУЖИВАНИЕ

Для эксплуатации системы предусмотрены удаленная настройка, мониторинг и управление через ПО GLOBAL монитор. Это особенно важно для объектов с распределенной инфраструктурой, ограниченным доступом к помещениям или высокими требованиями к непрерывности работы. Оператор получает данные о состоянии загрязненности трубопровода и фильтра, уровне влажности и конденсата, состоянии дымового канала и аспиратора. Это позволяет проводить диагностику без выезда к месту установки извещателя и более точно планировать его техническое обслуживание.

Еще одно важное преимущество — встроенный изолятор короткого замыкания. Он помогает сохранить работоспособность системы при обрыве или коротком замыкании на адресной линии связи.

РЕШЕНИЕ ДЛЯ ОБЪЕКТОВ, ГДЕ ВРЕМЯ ИМЕЕТ ЗНАЧЕНИЕ

Адресный аспирационный извещатель GLOBAL RUBEZH объединяет сверхраннее лазерное обнаружение, умную диагностику состояния газовоздушной среды, возможности гибкой конфигурации трубопровода. Для ЦОД это означает возможность выявить угрозу до ее развития, снизить риск ложных тревог и обеспечить непрерывный контроль критической ИТ-инфраструктуры.

Для современных ЦОД, где пожарная безопасность должна быть не только обязательной частью инфраструктуры, но и управляемым технологическим процессом, такие решения становятся особенно актуальными. СПЗ GLOBAL RUBEZH позволяет выстраивать защиту с учетом реальных условий эксплуатации.
