МСВ-R2

Запрос и передача информации осуществляются модулем посредством двустороннего преобразования протоколов MODBUS RTU и RS-R2.

Модуль осуществляет:

• контроль и передачу информации по АЛС о состоянии устройств с интерфейсом RS-485 по запросу прибора;
• измерение напряжения АЛС в точке установки модуля и передачу его значения в цифровом виде по запросу прибора;
• формирование сигнала «Неисправность» при снижении напряжения питания ниже установленного порога;
• контроль вскрытия модуля;
• тестирование с помощью кнопки ТЕСТ или оптического тестера ОТ-1.

Модуль конструктивно выполнен в пластмассовом корпусе. Корпус состоит из двух частей – основания и крышки. Крышка имеет окна для индикаторов СВЯЗЬ и «СОСТ.», расположенных на плате. Крышка откидная, фиксируется на основании с помощью двух замков.

На плате модуля расположены:

• кнопка ТЕСТ, используемая при тестировании модуля;
• клеммные колодки, служащие для подключения модуля к АЛС и к RS-485;
• индикаторы СВЯЗЬ и «СОСТ.», отображающие текущее состояние модуля. Индикация режимов приведена в таблице 1;
• датчик вскрытия.

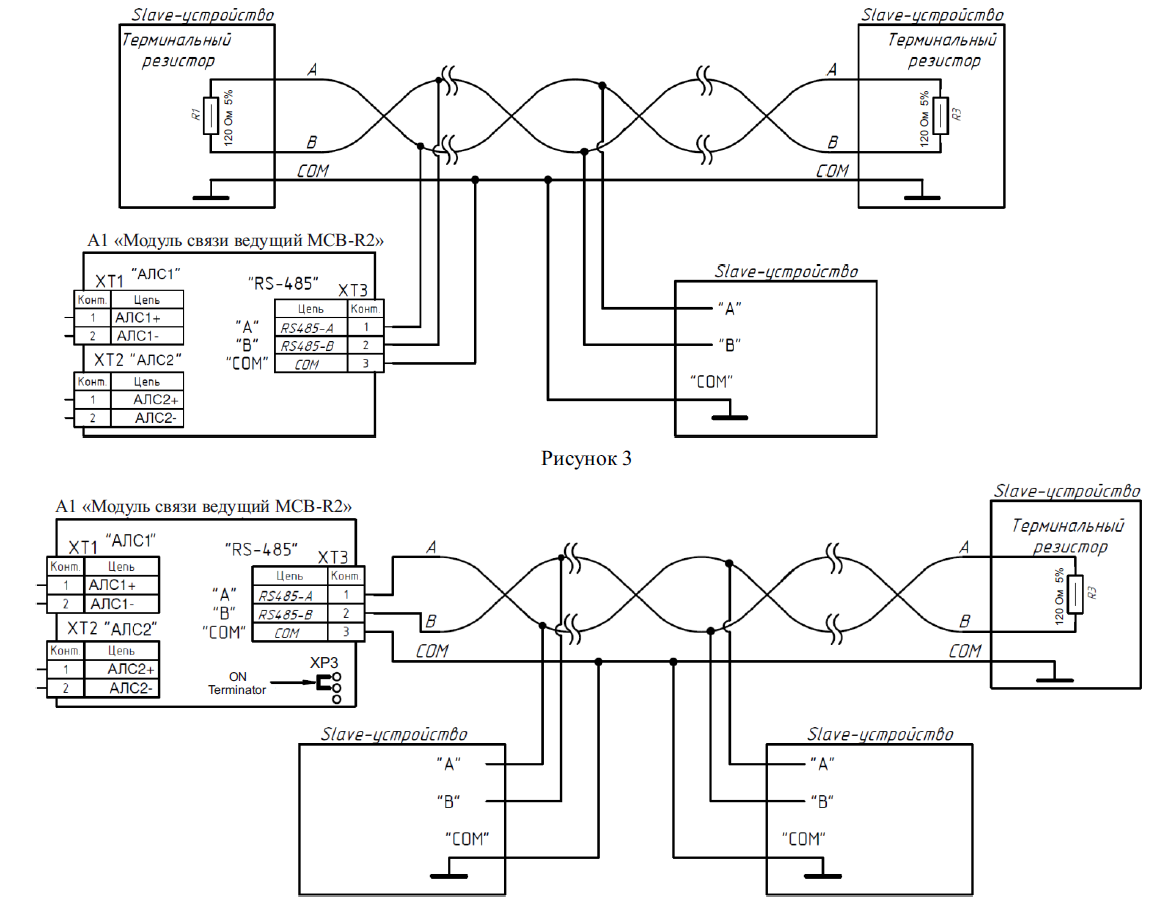

Модуль, осуществляя преобразование протокола MODBUS RTU в RS-R2, позволяет контролировать состояния устройств на линии интерфейса RS-485 так, как будто они расположены на АЛС, подключенной к прибору.

Электрически на плате реализована схема гальванически развязанного интерфейса RS-485 на оптопарах. Предельная скорость обмена составляет 115200 бит/с.
