Модуль предназначен для подключения одномодового оптического кабеля (1310 нм) с разъемом типа ST.
Модуль выполняет следующие функции:

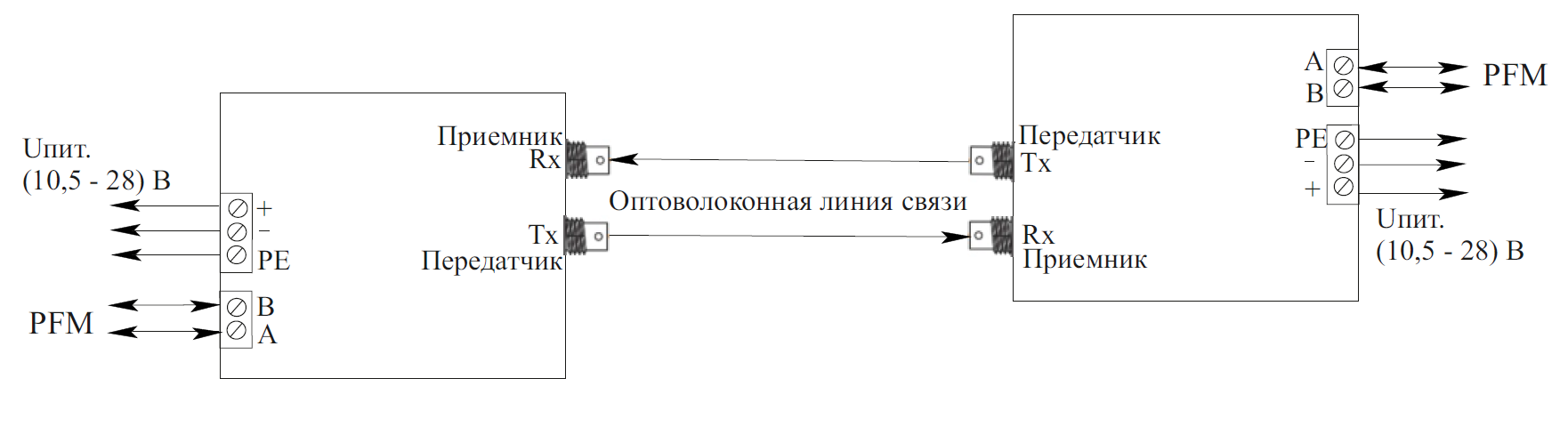

- прием и передачу данных из линии PFM в оптоволоконную линию и обратно;
- индикацию питания и наличия обмена данными.
Внутри корпуса к основанию прикреплена плата с электронными компонентами, закрытая экраном, служащим защитой от электромагнитных помех.
На плате модуля расположены:
- клеммные колодки, служащие для подключения модуля к линии PFM, к внешнему источнику питания и к линии заземления;
- 2 разъема типа ST для подключения к модулю одномодовых оптических кабелей;
- индикаторы, отображающие текущее состояние модуля;
- предохранитель 1 А.
