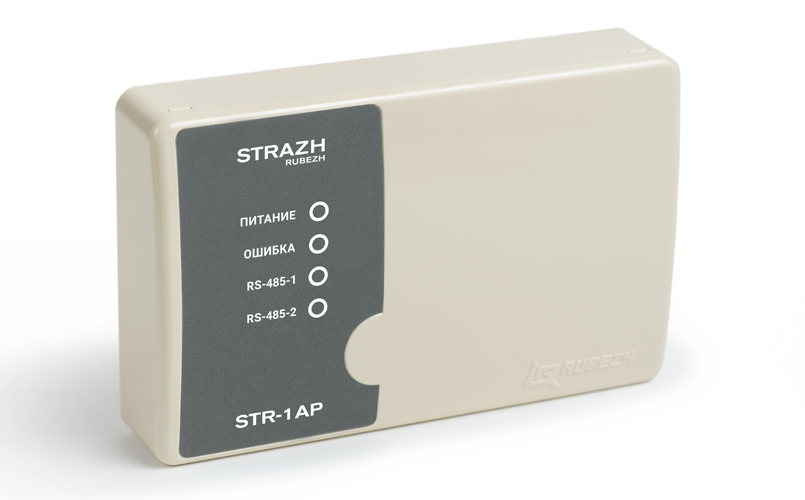

Модуль доступа STR-1AP

Арт.: RBZ-269661

Модуль доступа предназначен для управления одной двусторонней или двумя односторонними точками прохода, подключения считывателей Wiegand и периферии точек доступа (кнопка «Выход», СМК, электромагнитный/электромеханический замок и т.д.).

15 900 ₽* /шт.
* Рекомендуемая цена производителя

Плата модуля внешних подключений контроллера предназначена для подключения периферийных устройств точек прохода и двусторонней трансляции данных от устройств и к устройствам через шину ODSP к плате и от платы контроллера. Модуль, взаимодействуя со считывателями по шине данных интерфейса Wiegand, принимает, преобразовывает и передает коды карт по шине OSDP.

Модуль внешних подключений осуществляет трансляцию состояния входных датчиков в шину OSDP и получает команды управления релейными выходами.

На плате расположены:

  • клеммная колодка питания;
  • микропереключатель вскрытия корпуса и контакты внешнего датчика вскрытия корпуса;
  • два входа типа «сухой контакт» SENS1, SENS2 с контролем целостности линии. Входы могут быть использованы для подключения охранных шлейфов при наличии соответствующей поддержки в прошивке устройства;
  • два семи контактных разъема типа Wiegand для подключения считывателей;
  • два разъема интерфейса RS-485 (OSDP) для подключения к шине платы контроллера (второй интерфейс является резервным);
  • четыре входа для подключения датчиков точки прохода (датчик двери/турникета, кнопка запроса на выход);
  • две клеммные колодки для подключения к двум реле с нормально замкнутыми и нормально разомкнутыми контактами;
  • колодка установки адреса на шине OSDP;
  • перемычки терминатора шины;
  • перемычки, управляющие сигналом световой и звуковой индикации считывателей;
  • светодиодные индикаторы, отображающие текущее состояние модуля.

Схема внешних подключений модуля доступа STR-1AP:


Прошивка для модулей доступа STR
Список изменений прошивок 1.2(3).1.0.21 для модулей доступа:

от 23.05.23

  • Поддержка Wiegand-6
  • Новый загрузчик
  • Обновление без прекращения работоспособности

Масса, не более, г
250
Размеры корпуса, не более, мм
108 × 170 × 42
Диапазон напряжения питания, В
от 12 до 24 постоянного тока
Типовое количество обслуживаемых точек прохода
1 двусторонняя или 2 односторонние
Тип подключения считывателей
Wiegand (24, 26, 33, 34, 35, 37, 40, 42, 48, 50, 56, 58, 64, 66, 72, 74, 80)
Степень защиты оболочки
IP20
Рабочий диапазон температур, °С
от -20 до +50
Параметр Значение
Масса, не более, г 250
Размеры корпуса, не более, мм 108 × 170 × 42
Диапазон напряжения питания, В от 12 до 24 постоянного тока
Типовое количество обслуживаемых точек прохода 1 двусторонняя или 2 односторонние
Тип подключения считывателей Wiegand (24, 26, 33, 34, 35, 37, 40, 42, 48, 50, 56, 58, 64, 66, 72, 74, 80)
Степень защиты оболочки IP20
Рабочий диапазон температур, °С от -20 до +50
