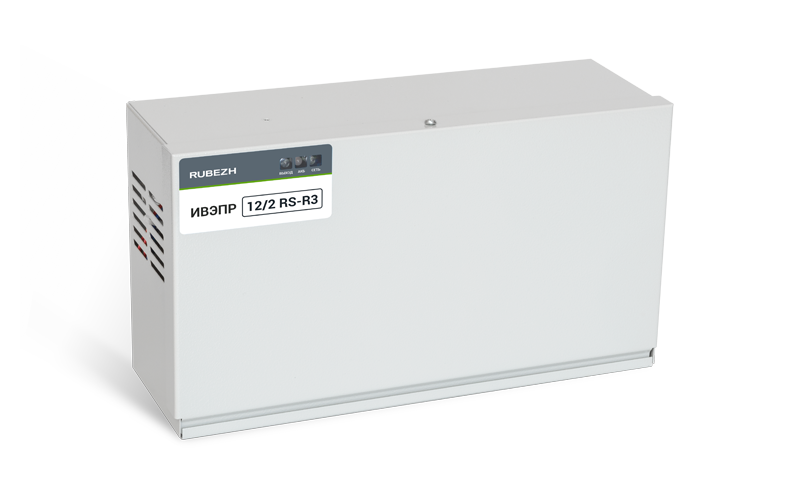

ИВЭПР 12/2 RS-R3 2х12 БР

    Арт.: RBZ-216597
    ИСБ RUBEZH R3 Системы противопожарной защиты Питание

    Предназначен для стабильного бесперебойного электропитания устройств охранно-пожарной сигнализации с напряжением питания 12 В постоянного тока.

    7 634 ₽* /шт.
    * Рекомендуемая цена производителя
    Где купить?
    Калькулятор

    Назначение:

    Источник имеет адрес в системе и функцию формирования и передачи по адресной линии связи информации о своем состоянии в приёмно-контрольный прибор «Рубеж-2ОП» прот. R3. ИВЭПР 12/2 RSR ПРОТ. R3 имеет два питающих выхода с раздельной защитой от короткого замыкания.

    Источник обеспечивает стабильное круглосуточное электропитание оборудования систем охранной и пожарной сигнализации номинальным напряжением 12 В постоянным током до 2 А. Для увеличения времени резервирования к источнику может подключаться необходимое количество внешних боксов резервного питания БР 12 производства «Рубеж».

    Источник обеспечивает формирование и передачу в приемно-контрольные приборы ОПС по адресной линии связи по протоколу RS-R3 следующие сообщения:

    События:

    • Разряд АКБ1
    • Разряд АКБ1 устранён
    • Отсутствие АКБ1
    • АКБ1 подключен
    • Нет сетевого напряжения
    • Разряд АКБ2
    • Разряд АКБ2 устранён
    • Отсутствие АКБ2
    • АКБ2 подключен
    • Есть сетевое напряжение

    Неисправности:

    • Отсутствие напряжения на выходе, напряжение < 9В (выход 1)
    • Отсутствие напряжения на выходе, напряжение < 9В (выход 2)
    • Глубокий разряд АКБ1
    • Глубокий разряд АКБ2

    Источник также передает в ППКП текущие значения сетевого напряжения, выходного напряжения по каждому выходу, а также напряжения каждой из двух АКБ.

    Преимущества конструкции:

    • оптимальный заряд АКБ за счёт схемы постоянного тестирования;
    • защиту аккумуляторных батарей от перезаряда и глубокого разряда.
    • электронная защита от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
    • электронная защита источника от короткого замыкания и перегрузок по току, как при работе от сети, так и при работе от АКБ. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение.

    Схемное решение:

    • два независимых выхода питания;
    • возможность подключения адресной линии связи для передачи информации о состоянии источника питания;
    • автоматический заряд АКБ при наличии сети переменного тока;
    • автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
    • низкий уровень высокочастотных помех за счет оптимальной топологии печатной платы;
    • выходное напряжение гальванически развязано от корпуса.

    В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде электромагнитного реле. Выход сигнала «Авария» изолирован от цепей источника и корпуса. При одновременном наличии сетевого напряжения, хотя бы одной исправной и заряженной АКБ, и выходного напряжения – реле замкнуто. Иначе – разомкнуто.

    Напряжение питания от сети переменного тока, В
    140 – 265
    Мощность, потребляемая от сети переменного тока, Вт, не более
    60
    Собственное потребление источника от АКБ в резервном режиме, мА, не более
    30
    Выходное напряжение источника при работе от сети, В
    13,3 - 13,8
    Выходное напряжение источника при работе от АКБ, В
    9,4 - 13,5
    Количество устанавливаемых АКБ
    2
    Емкость АКБ, А·ч
    12
    Максимальный ток нагрузки, обеспечиваемый источником, А, не более
    2
    Степень защиты оболочки
    IP20
    Масса (без АКБ), кг, не более
    2,3
    Размеры
    184x324x111
    Гарантийный срок эксплуатации, мес, не более
    24
    Средний срок службы, лет
    10
    Диапазон рабочих температур, °С
    от -10 до +50
    Параметр Значение
    Напряжение питания от сети переменного тока, В 140 – 265
    Мощность, потребляемая от сети переменного тока, Вт, не более 60
    Собственное потребление источника от АКБ в резервном режиме, мА, не более 30
    Выходное напряжение источника при работе от сети, В 13,3 - 13,8
    Выходное напряжение источника при работе от АКБ, В 9,4 - 13,5
    Количество устанавливаемых АКБ 2
    Емкость АКБ, А·ч 12
    Максимальный ток нагрузки, обеспечиваемый источником, А, не более 2
    Степень защиты оболочки IP20
    Масса (без АКБ), кг, не более 2,3
    Размеры 184x324x111
    Гарантийный срок эксплуатации, мес, не более 24
    Средний срок службы, лет 10
    Диапазон рабочих температур, °С от -10 до +50

    Источники вторичного электропитания резервированные ИВЭПР 12, в зависимости от исполнения, могут иметь следующие обозначения:

    IVEPR_12_rs_new

    1 – Наименование изделия: ИВЭПР – источник вторичного электропитания резервированный.

    2 – Выходное напряжение: 12 – 12 В.

    3 – Номинальный выходной ток: 2 – 2 А, 3,5 – 3,5 А, 5 – 5 А.

    4 – Работа в адресной системе: RS-R3 – для подключения в АЛС приборов протокола R3.

    5 – Количество батарей: 2 – 2 АКБ.

    6 – Максимальная емкость каждой батареи: 7 – 7 А*ч, 12 – 12 А*ч, 17 – 17 А*ч, 40 – 40 А*ч.

    7 – Клеммы для подключения боксов резервного питания БР: БР – с клеммами.

    Источники вторичного электропитания резервированные ИВЭПР 12/2 RS-R3 выпускаются в следующих исполнениях:

     Обозначение  Количество
    и максимальная
    ёмкость АКБ      		 Размеры
    корпуса, мм      		 Масса без АКБ,
    кг (не более)      		 Возможность
    подключения
    боксов БР12
     ИВЭПР 12/2 RS-R3 2х7 БР
         		2×7 А*ч 324×86×184 2,1 Есть
     ИВЭПР 12/2 RS-R32х12 БР
         		 2×12 А*ч 324×111×184
    		 2,3  Есть
     ИВЭПР 12/2 RS-R3 2х17 БР
         		 2×17 А*ч 254×376×86  2,6  Есть
