ИВЭПР 12/1,2

Источник имеет две выходные питающие клеммы: «+13 В» и «+12 В». Выходное напряжение на основной клемме «+13 В» имеет значение (13,0...13,8) В при токе нагрузки от 0 А до 1,2 А. Источник может обеспечивать кратковременный (1-2 с) ток нагрузки до 3- 4 А (при работе от сети и подключенной АКБ), например, в случае работы на электромеханические замки.

Функция резервирования заключается в автоматическом переходе в режим работы от аккумуляторной батареи при пропадании напряжения сети, при этом источник питает подключенные к нему приборы от одной герметизированной необслуживаемой свинцовой аккумуляторной батареи с номинальным напряжением 12 В, емкостью 4,5 А ч.

Источник обеспечивает:

• защиту от короткого замыкания выхода с автоматическим восстановление напряжения после устранения аварийного режима;
• электронную защиту от переполюсовки АКБ и при замыкании клемм подключения АКБ;
• защиту схемы источника от повреждений при скачках сетевого напряжения;
• защиту аккумуляторных батарей в резервном режиме от глубокого разряда путем отключения нагрузки.

Конструкция

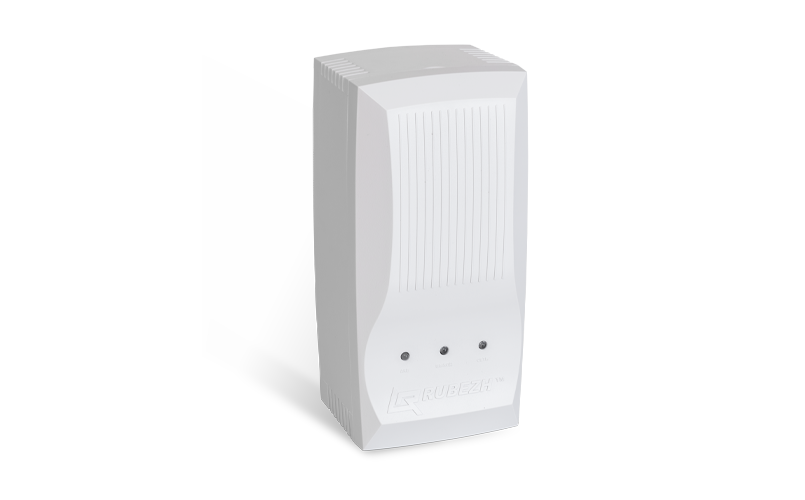

Источник представляет собой плату с радиоэлементами, расположенную внутри пластмассового корпуса белого цвета, и обеспечивающую преобразование напряжения сети от 140 до 260 В с частотой от 47 до 63 Гц в постоянное напряжение с номиналами 12 В и 13 В.

Источник имеет две выходные питающие клеммы: «+12 В» и «+13 В».

Информативность

ИВЭПР 12-1,2 формирует потенциальный сигнал «Авария» для передачи информации во внешние цепи. Установка реле «неисправность» в данной модели не предусмотрена. На переднюю панель корпуса выведены индикаторы: состояния АКБ («АКБ»), выходного напряжения («ВЫХОД») и наличия сети («СЕТЬ»).

Индикатор СЕТЬ:

• при наличии сети 230 В – светится зеленым светом;
• при отсутствии сети 230 В – не светится.

Индикатор АКБ:

• при наличии исправной и заряженной АКБ – светится зеленым цветом;
• при отсутствии АКБ – не светится;
• при неправильном подключении (переполюсовке) АКБ – светится красным цветом.

Индикатор ВЫХОД:

• при наличии напряжения на выходе (нет КЗ) – светится зеленым цветом;
• при отсутствии выходного напряжения на выходе – не светится.
