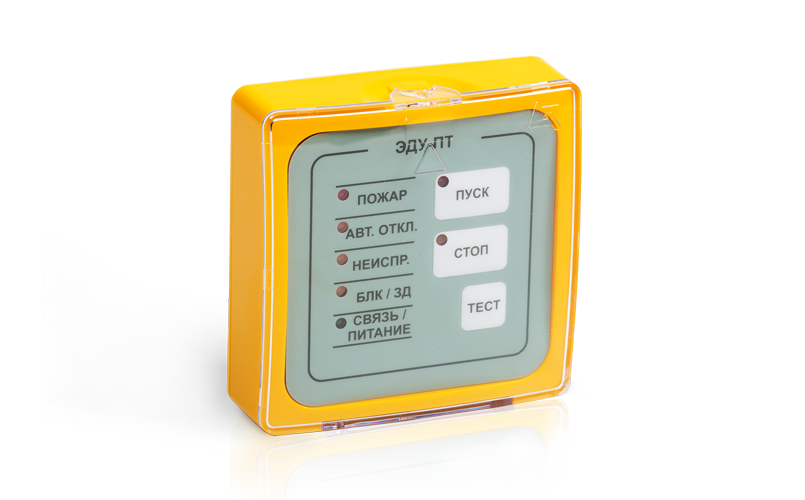

ЭДУ-ПТ

Арт.: RBZ-110016

Элемент дистанционного управления ЭДУ-ПТ предназначен для дистанционного управления режимами работы модуля пожаротушения МПТ-1R3.

3 648 ₽* /шт.
* Рекомендуемая цена производителя

Элемент дистанционного управления ЭДУ-ПТ выдает команды модулю МПТ-1R3, к которому он подключен, по нажатию кнопок на лицевой панели.

Элемент дистанционного управления ЭДУ-ПТ обеспечивает:

  • выдачу команды модулю МПТ-1 прот.R3 на запуск пожаротушения по нажатию кнопки «ПУСК»;
  • выдачу команды модулю МПТ-1 прот.R3 на отмену запуска пожаротушения (остановку) по нажатию кнопки «СТОП».
  • тестирование работоспособности светодиодов и зуммера по нажатию кнопки «ТЕСТ»;
  • светодиодную индикацию состояния и режима работы модуля МПТ-1R3, к которому подключен ЭДУ-ПТ;
  • звуковую сигнализацию при запуске пожаротушения на МПТ-1R3.

Остановка пожаротушения по нажатию кнопки «СТОП» возможна только в случае, когда МПТ-1R3 находится в режиме запуска тушения.

При запуске МПТ-1R3, когда начинается отсчет задержи на пуск тушения, ЭДУ-ПТ выдает прерывистый звуковой сигнал с частотой 1Гц. Частота повторения сигнала увеличивается по мере завершения отсчета времени задержки. При произошедшем запуске тушения звуковой сигнал становится непрерывным.

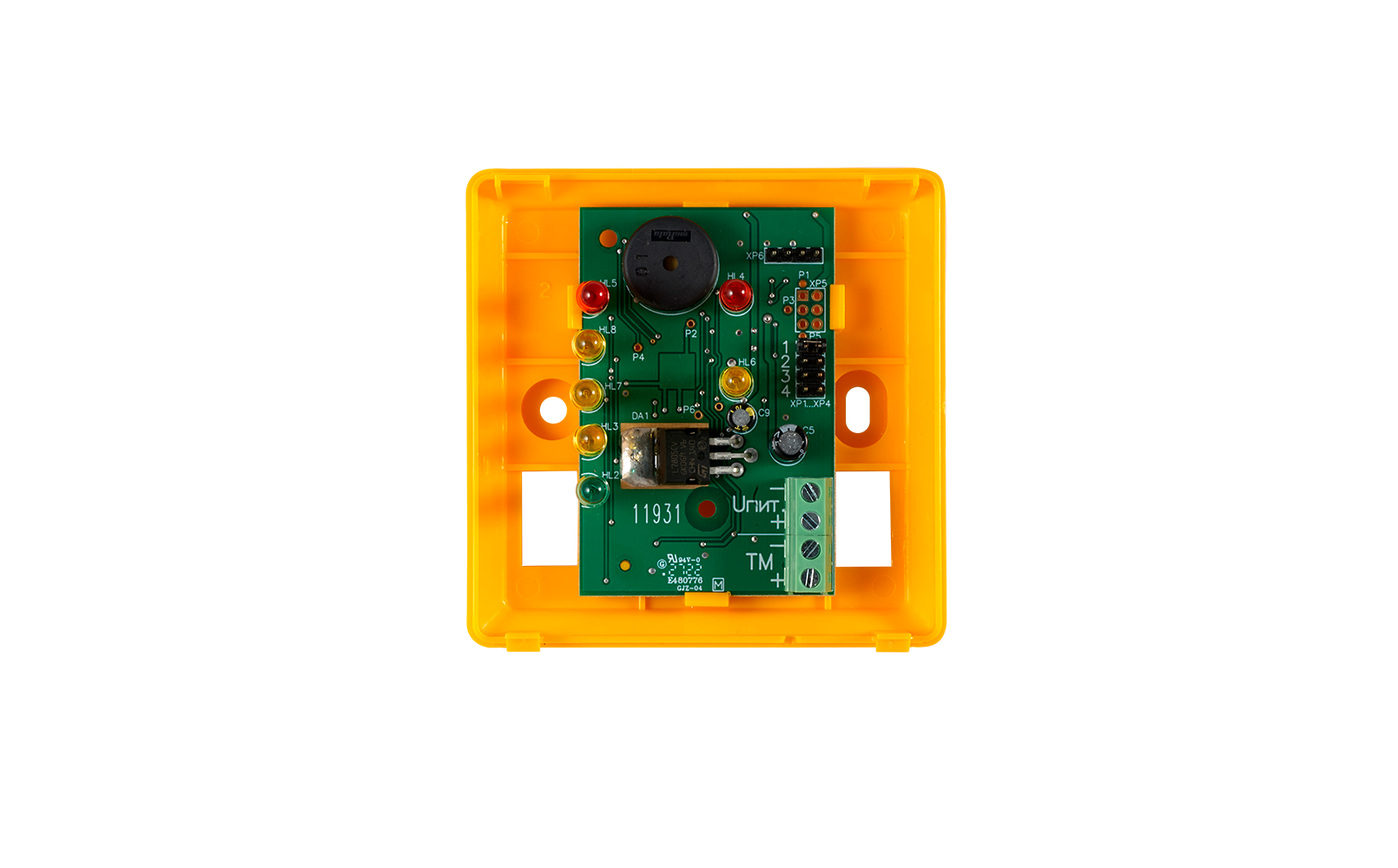

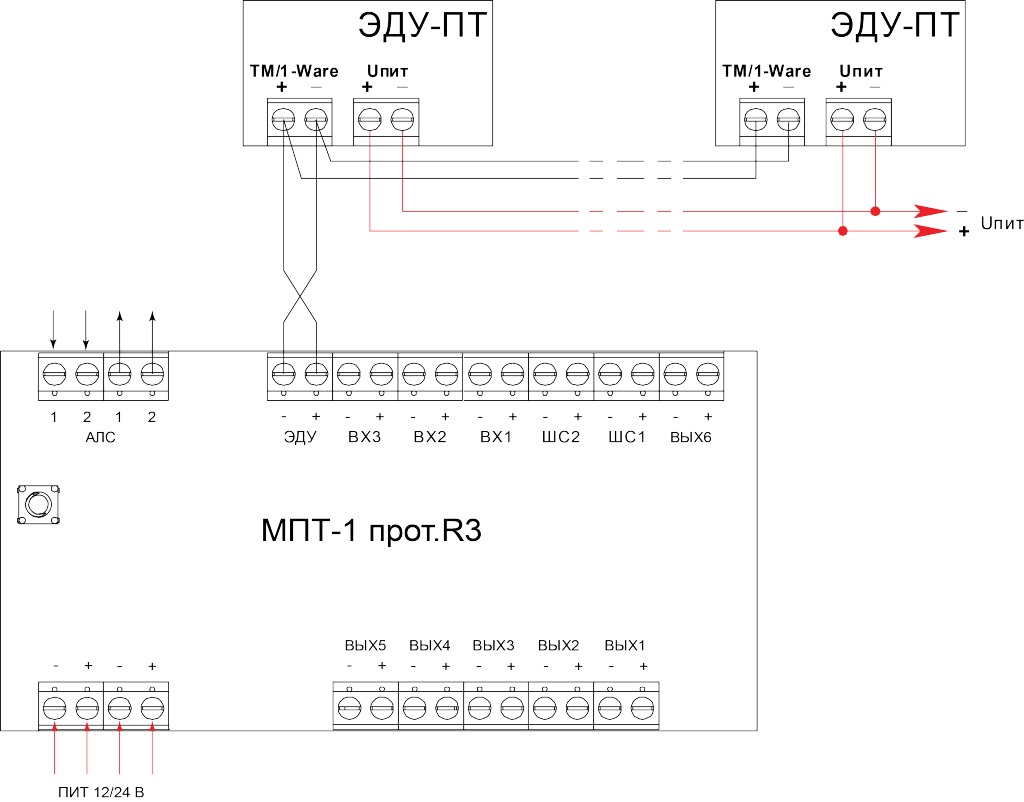

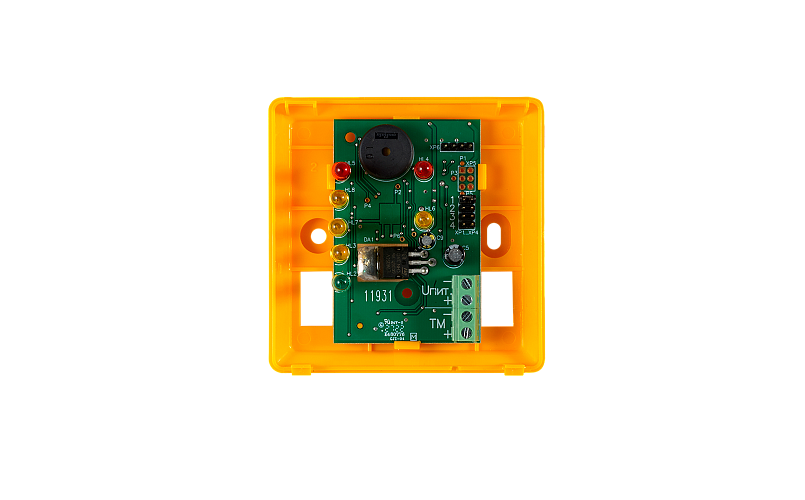

К одному модулю МПТ-1R3 в линию ТМ можно подключить до 4-х элементов ЭДУ-ПТ. Каждый ЭДУ-ПТ имеет адрес в линии для отображения на ППКП, с какого конкретно ЭДУ-ПТ производится управление. Адрес ЭДУ-ПТ задается с помощью перемычки, расположенной на плате устройства.

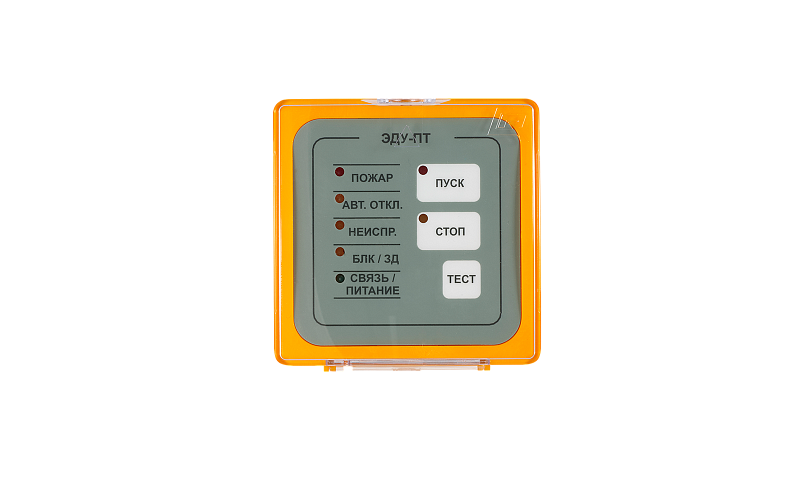

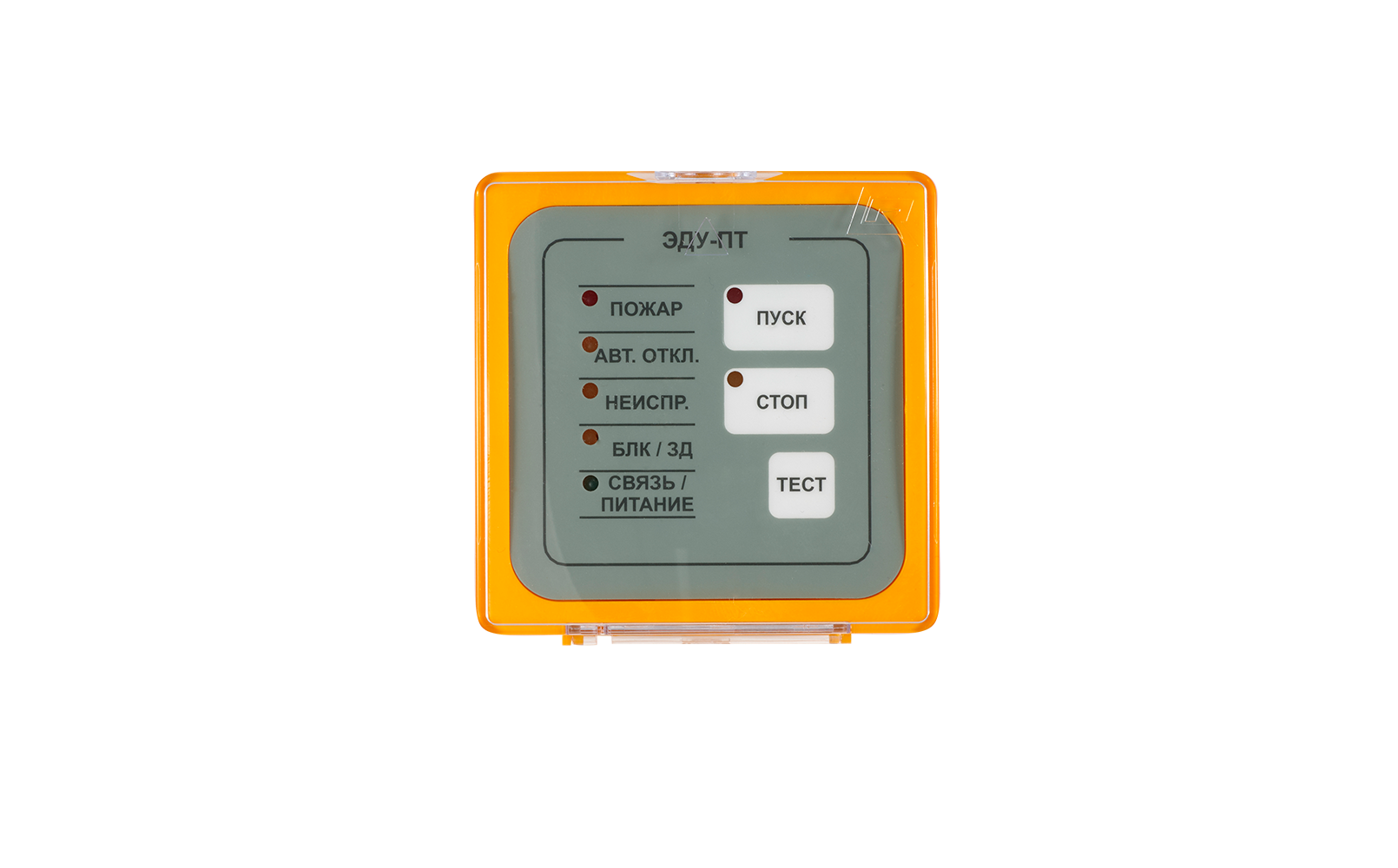

ЭДУ-ПТ имеет на лицевой панели 7 светодиодных индикаторов:

  • ПОЖАР - светится при наличии пожара в зоне с МПТ-1R3;
  • АВТ.ОТКЛ. - светится, если МПТ-1R3 находится в режиме «Автоматика отключена»;
  • НЕИСПР. - светится при наличии неисправности на МПТ-1R3;
  • БЛК/ЗД - светится при блокировки пуска на МПТ-1R3 и мигает при отсчете задержки пуска тушения на МПТ-1-R3;
  • СВЯЗЬ/ПИТАНИЕ - светится при наличии питания на ЭДУ-ПТ и наличии связи ЭДУ-ПТ с МПТ-1-R3, мигает при отсутствии связи с МПТ-1-R3;
  • ПУСК - мигает с постоянно увеличивающейся частотой при пуске МПТ-1-R3, пока идет отсчет времени задержки на пуск тушения, и светится при произошедшем запуске тушения.
  • СТОП - постоянно светится при нажатии кнопки СТОП.

Напряжение питания, В
от 10,2 до 14 или от 20 до 28
Ток потребления в дежурном режиме, мА, не более
20
Общая длина линии связи для подключения ЭДУ-ПТ к модулю МПТ-1-R3/МПТ-1-ИКЗ-R3, м, не более
30
Количество ЭДУ-ПТ, подключаемых к одному МПТ-1-R3/МПТ-1-ИКЗ-R3
4
Степень защиты оболочки
IP41
Масса, г, не более
100
Ширина, мм, не более
87
Высота, мм, не более
90
Глубина, мм, не более
45
Средний срок службы, лет
10
Диапазон рабочих температур, °С
от -25 до +55
Параметр Значение
Напряжение питания, В от 10,2 до 14 или от 20 до 28
Ток потребления в дежурном режиме, мА, не более 20
Общая длина линии связи для подключения ЭДУ-ПТ к модулю МПТ-1-R3/МПТ-1-ИКЗ-R3, м, не более 30
Количество ЭДУ-ПТ, подключаемых к одному МПТ-1-R3/МПТ-1-ИКЗ-R3 4
Степень защиты оболочки IP41
Масса, г, не более 100
Ширина, мм, не более 87
Высота, мм, не более 90
Глубина, мм, не более 45
Средний срок службы, лет 10
Диапазон рабочих температур, °С от -25 до +55
